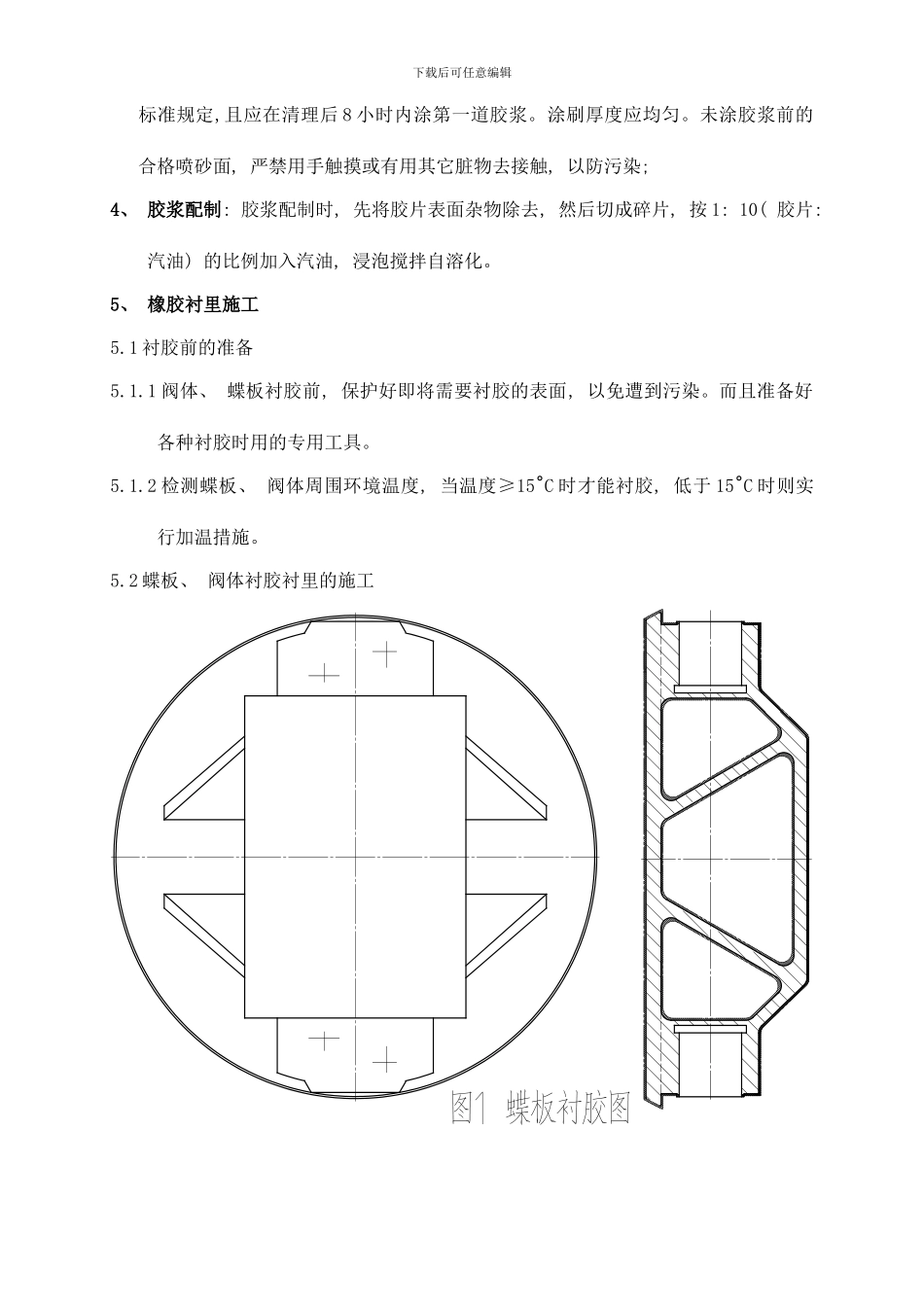

下载后可任意编辑阀体、 蝶板衬胶工艺一、 施工准备: 材料名称: 底层:天然橡胶板(δ=5mm) 面层:天然硬橡胶板(δ=5mm) 底胶:与天然硬橡胶配合胶浆1. 质量要求符合图纸中的有关规定.2. 胶板内不应有大于 0.5mm 的夹杂物.3. 胶板上允许每平方米不超过 5 个 5mm2以下的气泡存在.4. 橡胶板的规格:厚度在 5±0.3mm。二、 操作工艺1、 实施工序1) 蝶板、 阀体衬胶工艺流程材料检验 工件表面处理 清理 刷胶浆 工件缺陷处的处理刷第二遍胶浆 刷第三遍胶浆 贴衬 中间检查 硫化 成品检查成品 修理2) 胶板制作流程胶板检查 剪裁下料 刷胶浆 刷第二遍胶浆 3) 胶浆配制流程胶片切割 配制胶浆溶剂分析2、 材料检验: 衬胶使用的胶板及胶浆胶符合图纸要求; 3、 阀体、 蝶板表面处理: 采纳喷砂处理( 喷砂时注意保护好已加工但不衬胶的表面) , 除锈 ISO 8501-1 等级 Sa 2.5 的标准规定, 粗糙度根据 ISO 8503-1 中等( S) 下载后可任意编辑标准规定,且应在清理后 8 小时内涂第一道胶浆。涂刷厚度应均匀。未涂胶浆前的合格喷砂面, 严禁用手触摸或有用其它脏物去接触, 以防污染; 4、 胶浆配制: 胶浆配制时, 先将胶片表面杂物除去, 然后切成碎片, 按 1: 10( 胶片: 汽油) 的比例加入汽油, 浸泡搅拌自溶化。5、 橡胶衬里施工5.1 衬胶前的准备5.1.1 阀体、 蝶板衬胶前, 保护好即将需要衬胶的表面, 以免遭到污染。而且准备好各种衬胶时用的专用工具。5.1.2 检测蝶板、 阀体周围环境温度, 当温度≥15˚C 时才能衬胶, 低于 15˚C 时则实行加温措施。5.2 蝶板、 阀体衬胶衬里的施工下载后可任意编辑5.2.1 根据阀体内腔及蝶板外观( 图 1 和图 2) 情况, 先画出排版图, 再根据排版图的尺寸在被衬胶面上做好标记, 并根据排版图进行裁料, 裁料温度控制在 20˚C 以上。5.2.2 裁料时, 对接接缝处的胶板边缘要割除宽为 10～15mm 的剖口, 对接时的宽度为10～22mm。对接形式如下图( 图 3) 5.2.3 在阀体、 蝶板衬胶面上应涂三遍胶浆, 第一遍在喷砂处理 8 小时之下载后可任意编辑内涂刷; 胶板面上应涂二遍胶浆。每涂一次胶浆都应干燥后再涂下一次。相对湿度<70%, 温度为 20～25˚C遍数干燥时间第一遍不少于 20～30 分钟第二遍不少于 30～40 分钟第三遍不少于 1.5 小时 备注: 当温度>35˚C 时, 则要用较稀的胶浆( 1: 8 以上) 5.2.4 将裁好的橡胶板的粘贴...
