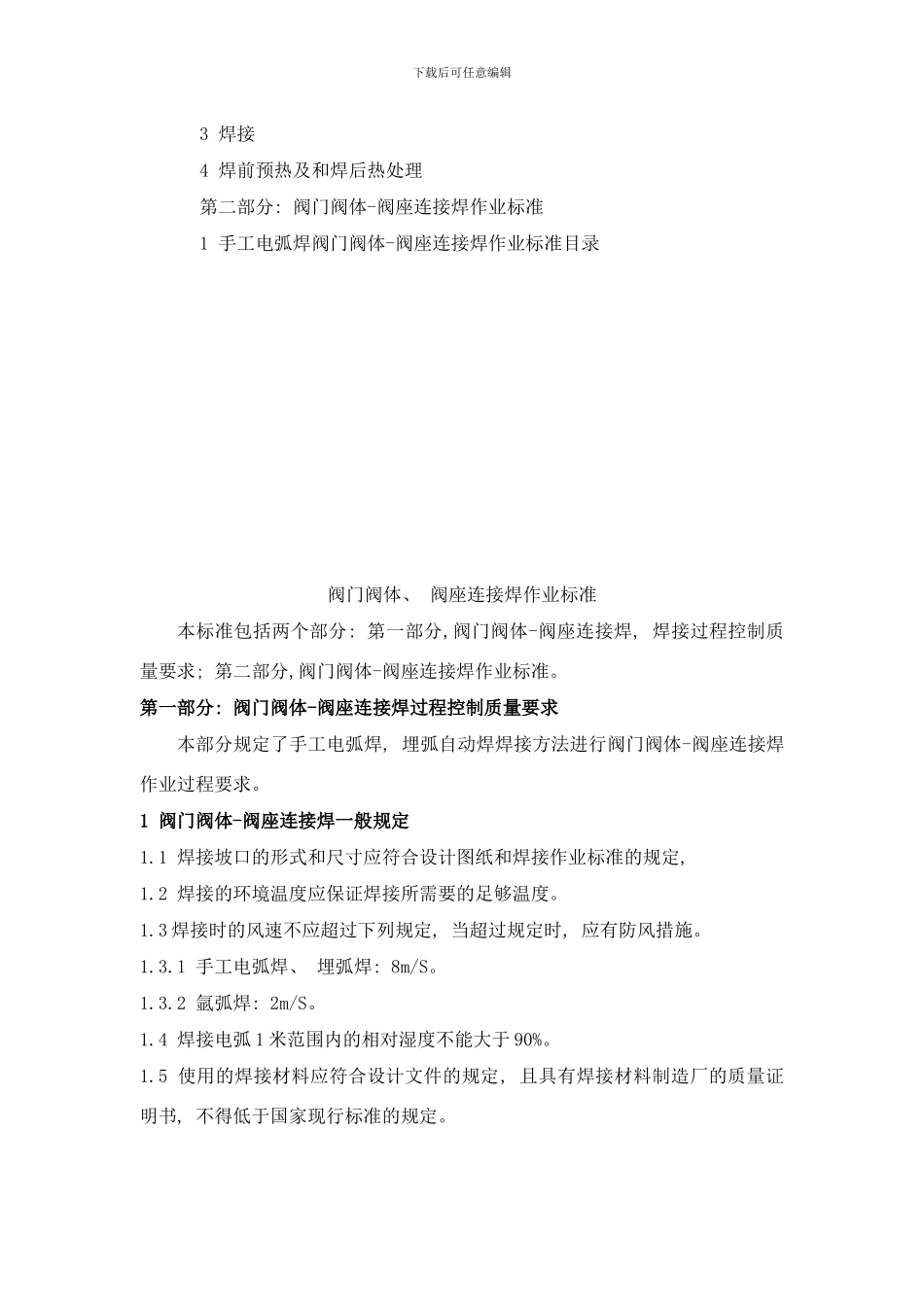

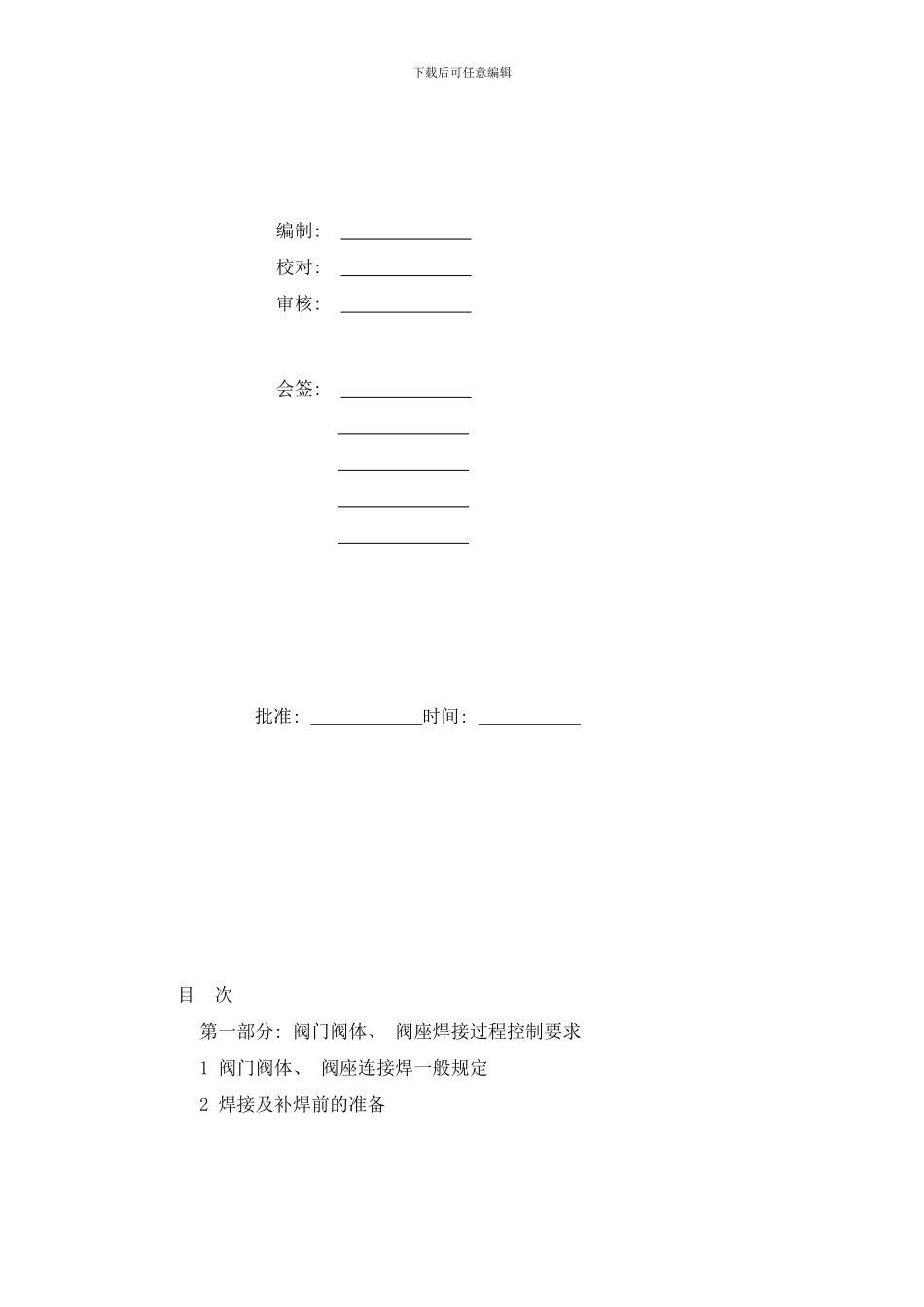

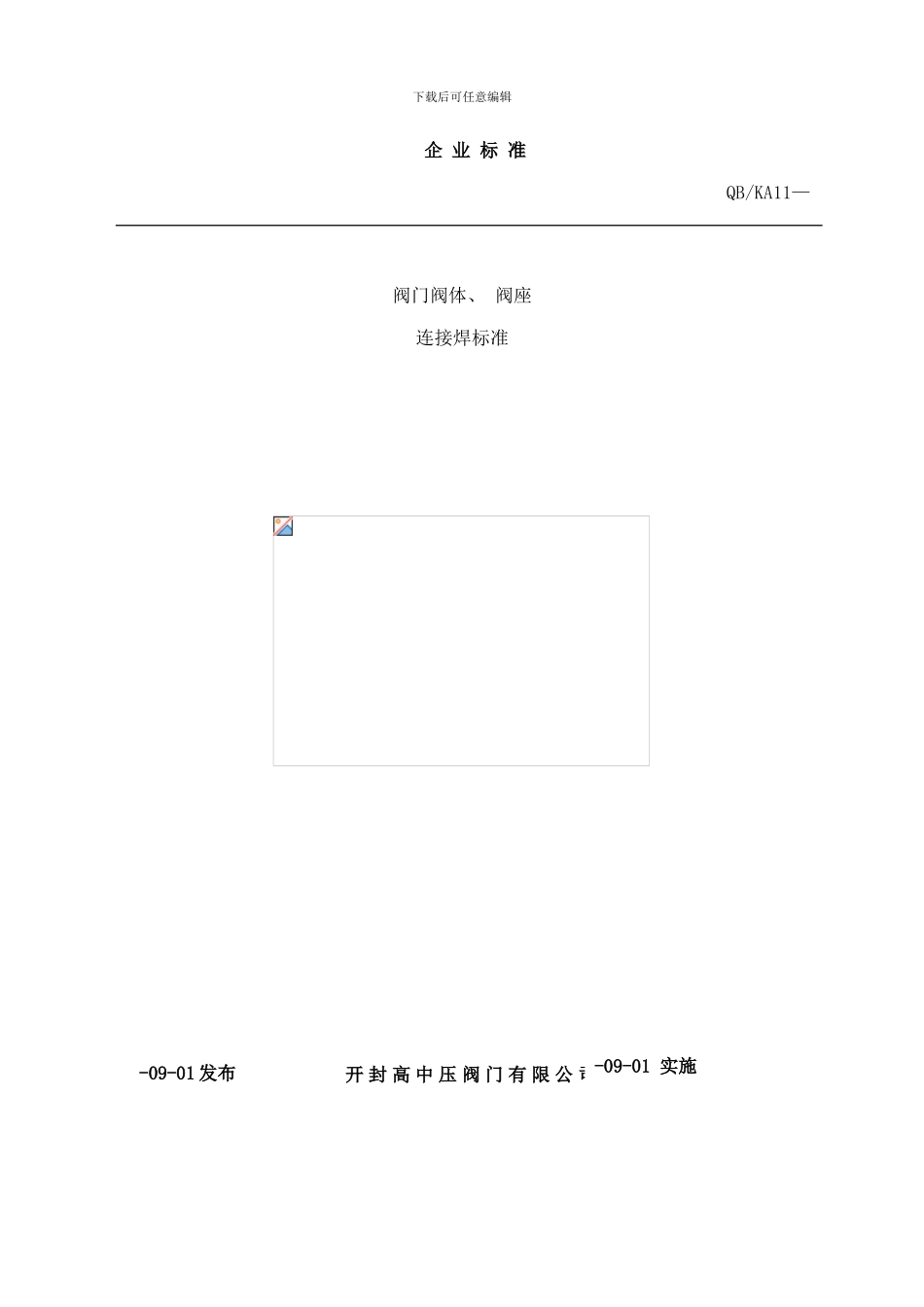

下载后可任意编辑企 业 标 准QB/KA11—阀门阀体、 阀座连接焊标准开 封 高 中 压 阀 门 有 限 公 司 -09-01 实施 -09-01 发布下载后可任意编辑编制: 校对: 审核: 会签: 批准: 时间: 目 次第一部分: 阀门阀体、 阀座焊接过程控制要求1 阀门阀体、 阀座连接焊一般规定2 焊接及补焊前的准备下载后可任意编辑3 焊接4 焊前预热及和焊后热处理第二部分: 阀门阀体-阀座连接焊作业标准1 手工电弧焊阀门阀体-阀座连接焊作业标准目录阀门阀体、 阀座连接焊作业标准本标准包括两个部分: 第一部分,阀门阀体-阀座连接焊, 焊接过程控制质量要求; 第二部分,阀门阀体-阀座连接焊作业标准。第一部分: 阀门阀体-阀座连接焊过程控制质量要求本部分规定了手工电弧焊, 埋弧自动焊焊接方法进行阀门阀体-阀座连接焊作业过程要求。1 阀门阀体-阀座连接焊一般规定1.1 焊接坡口的形式和尺寸应符合设计图纸和焊接作业标准的规定, 1.2 焊接的环境温度应保证焊接所需要的足够温度。1.3 焊接时的风速不应超过下列规定, 当超过规定时, 应有防风措施。1.3.1 手工电弧焊、 埋弧焊: 8m/S。1.3.2 氩弧焊: 2m/S。1.4 焊接电弧 1 米范围内的相对湿度不能大于 90%。1.5 使用的焊接材料应符合设计文件的规定, 且具有焊接材料制造厂的质量证明书, 不得低于国家现行标准的规定。下载后可任意编辑1.6 焊接前应对焊接材料( 焊条、 焊剂、 焊接粉末) 进行烘干。1.7 氩弧焊应采纳铈钨极, 氩气应符合国家标准《氩气》GB4942 的规定, 且纯度不低于 99.96%。1.8 氧乙炔焊所使用的氧气纯度不低于 98.5%, 乙炔气的纯度和气瓶中的剩余压力应符合国家标准《溶解乙炔》GB6819 的规定。1.9 埋弧焊所用的焊剂应符合现行国家标准《碳素钢埋弧焊剂》GB5293 和《低合金钢埋弧焊用焊剂》GB1270 的规定。2 焊接及补焊前的准备2.1 焊接坡口的加工宜采纳机械加工的方法。2.2 焊接组对前应将坡口以及其内外侧表面不小于 10mm 范围内的油、 漆、 垢、 毛刺等清理洁净, 且不得有裂纹、 夹层等缺陷。2.3 焊条、 焊剂在使用前应按 QB/KFL403《阀门焊接材料的选用标准》的要求进行烘干, 并在使用的过程中保持干燥。2.4 定位焊缝应符合下列规定: 2.4.1 焊接定位焊缝时, 应采纳和根部焊道相同的焊接材料和焊接工艺, 并由合格焊工施焊。2.4.2 定位焊缝的长度、 厚度和间距, 应能保证焊缝在正式焊接过程中不致开裂。2.5...
