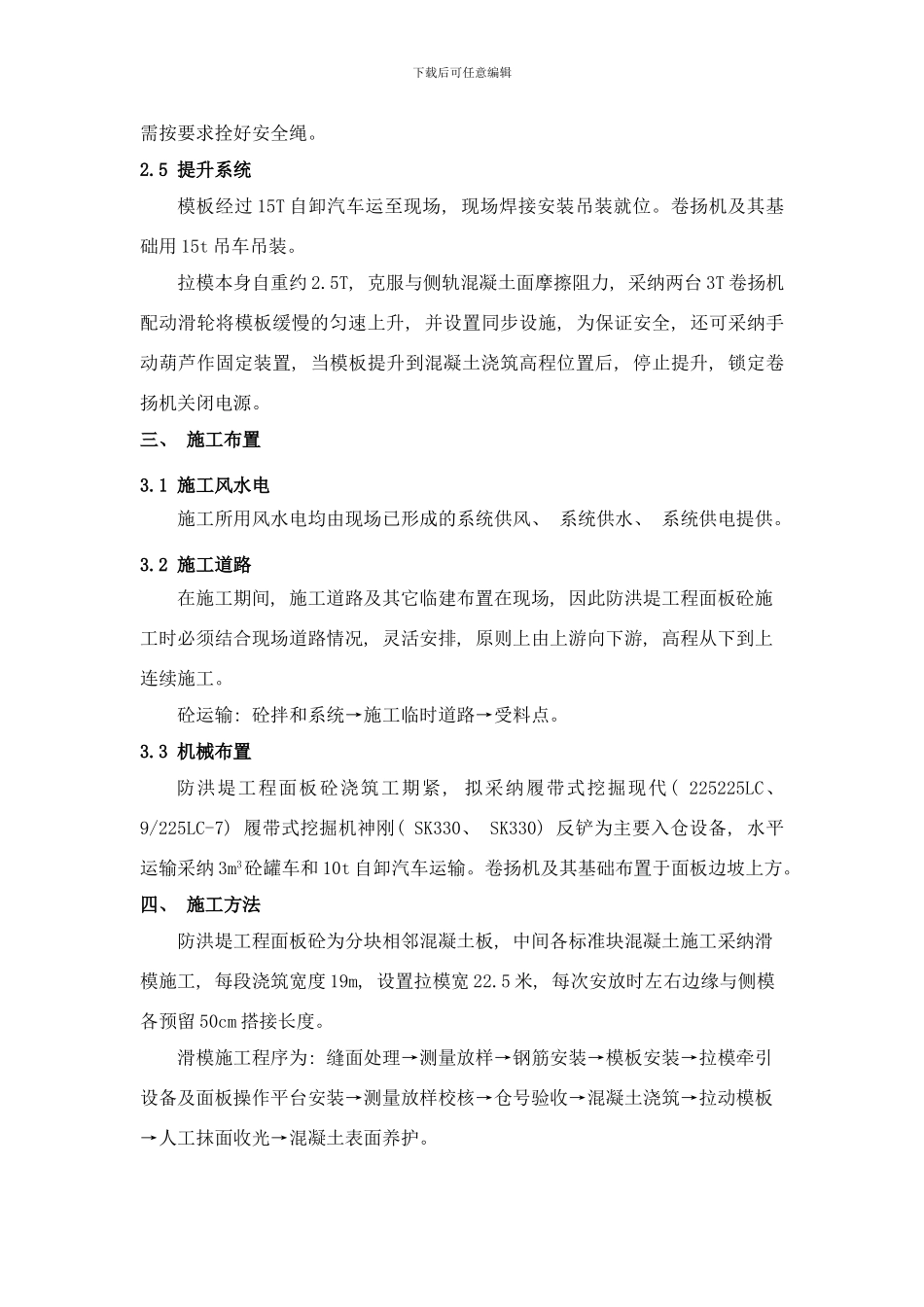

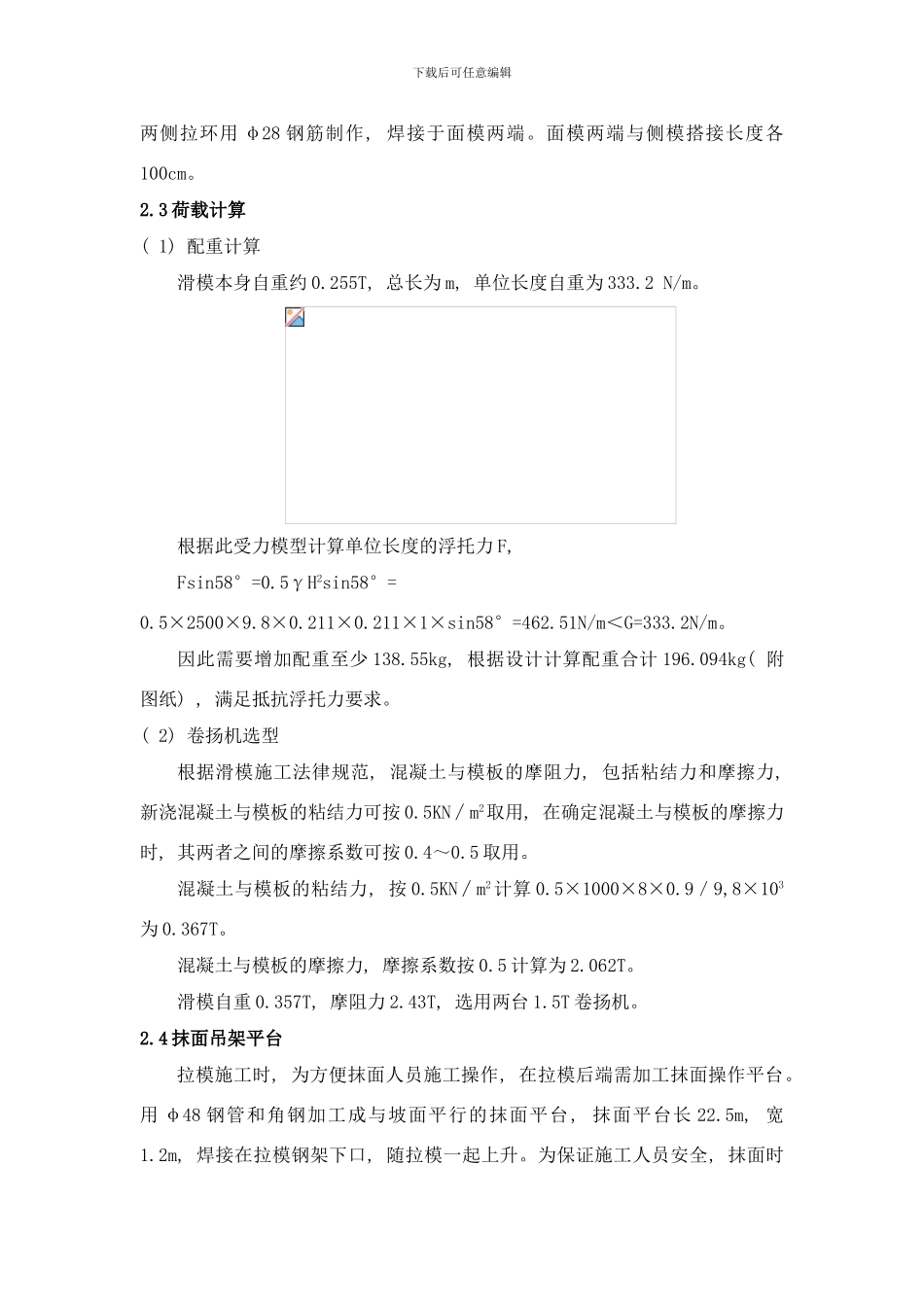

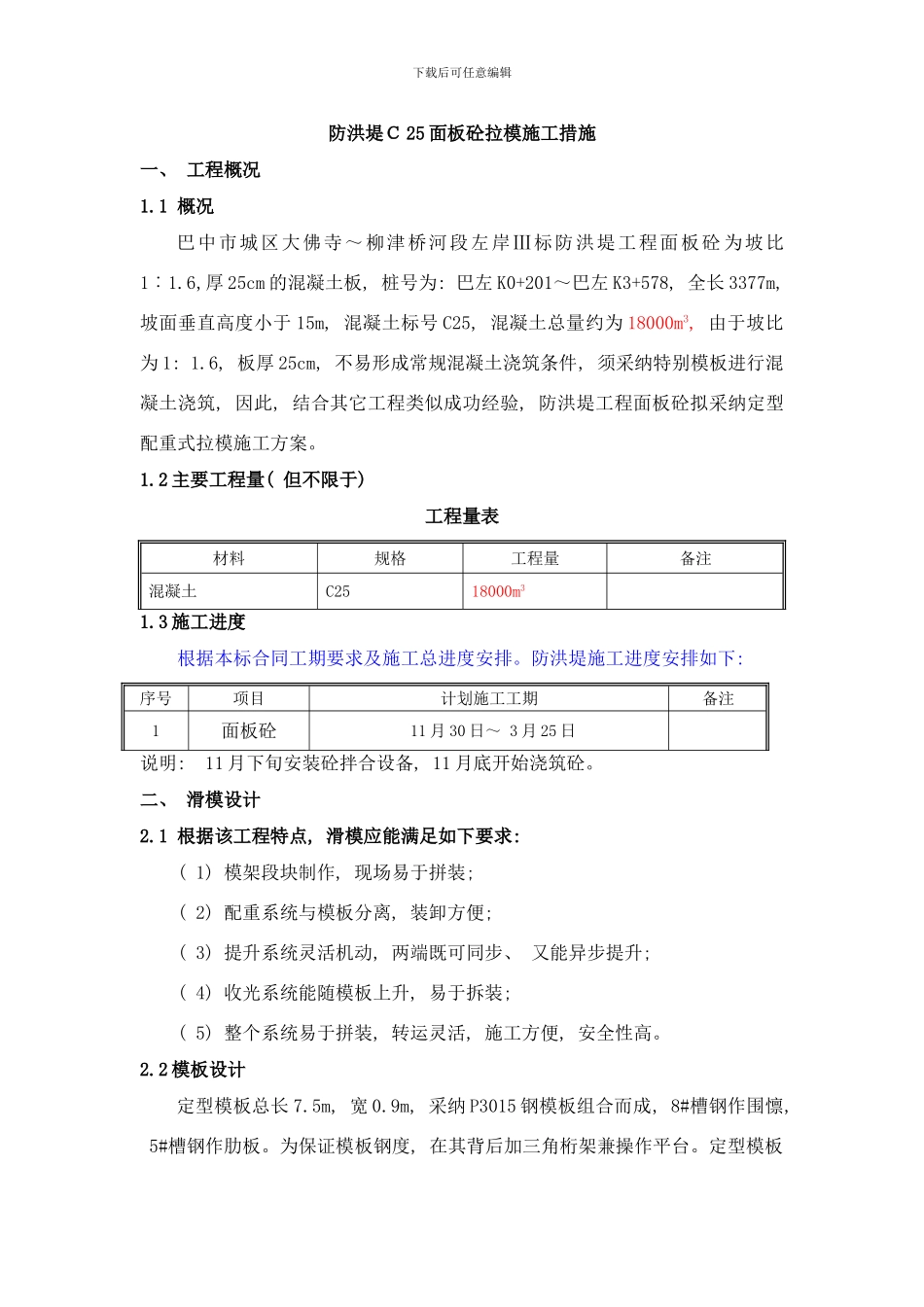

下载后可任意编辑防洪堤Ｃ 25 面板砼拉模施工措施一、 工程概况1.1 概况巴中市城区大佛寺～柳津桥河段左岸Ⅲ标防洪堤工程面板砼 为坡比1︰1.6,厚 25cm 的混凝土板, 桩号为: 巴左 K0+201～巴左 K3+578, 全长 3377m, 坡面垂直高度小于 15m, 混凝土标号 C25, 混凝土总量约为 18000m3, 由于坡比为 1: 1.6, 板厚 25cm, 不易形成常规混凝土浇筑条件, 须采纳特别模板进行混凝土浇筑, 因此, 结合其它工程类似成功经验, 防洪堤工程面板砼拟采纳定型配重式拉模施工方案。1.2 主要工程量( 但不限于) 工程量表材料规格工程量备注混凝土C2518000m3 1.3 施工进度根据本标合同工期要求及施工总进度安排。防洪堤施工进度安排如下: 序号项目计划施工工期备注1面板砼 11 月 30 日～ 3 月 25 日 说明: 11 月下旬安装砼拌合设备, 11 月底开始浇筑砼。二、 滑模设计2.1 根据该工程特点, 滑模应能满足如下要求: ( 1) 模架段块制作, 现场易于拼装; ( 2) 配重系统与模板分离, 装卸方便; ( 3) 提升系统灵活机动, 两端既可同步、 又能异步提升; ( 4) 收光系统能随模板上升, 易于拆装; ( 5) 整个系统易于拼装, 转运灵活, 施工方便, 安全性高。2.2 模板设计定型模板总长 7.5m, 宽 0.9m, 采纳 P3015 钢模板组合而成, 8#槽钢作围懔, 5#槽钢作肋板。为保证模板钢度, 在其背后加三角桁架兼操作平台。定型模板下载后可任意编辑两侧拉环用 φ28 钢筋制作, 焊接于面模两端。面模两端与侧模搭接长度各100cm。2.3 荷载计算( 1) 配重计算滑模本身自重约 0.255T, 总长为 m, 单位长度自重为 333.2 N/m。根据此受力模型计算单位长度的浮托力 F, Fsin58°=0.5γH2sin58°= 0.5×2500×9.8×0.211×0.211×1×sin58°=462.51N/m＜G=333.2N/m。因此需要增加配重至少 138.55kg, 根据设计计算配重合计 196.094kg( 附图纸) , 满足抵抗浮托力要求。( 2) 卷扬机选型根据滑模施工法律规范, 混凝土与模板的摩阻力, 包括粘结力和摩擦力, 新浇混凝土与模板的粘结力可按 0.5KN∕m2取用, 在确定混凝土与模板的摩擦力时, 其两者之间的摩擦系数可按 0.4～0.5 取用。混凝土与模板的粘结力, 按 0.5KN∕m2计算 0.5×1000×8×0.9／9,8×103为 0.367T。混凝土与模板的摩擦力, 摩擦系数按 0.5 计算为 2.062T。滑模自重 0.357T, 摩阻力 2.43T, 选用两台 1.5T 卷扬机。2.4 抹面...
