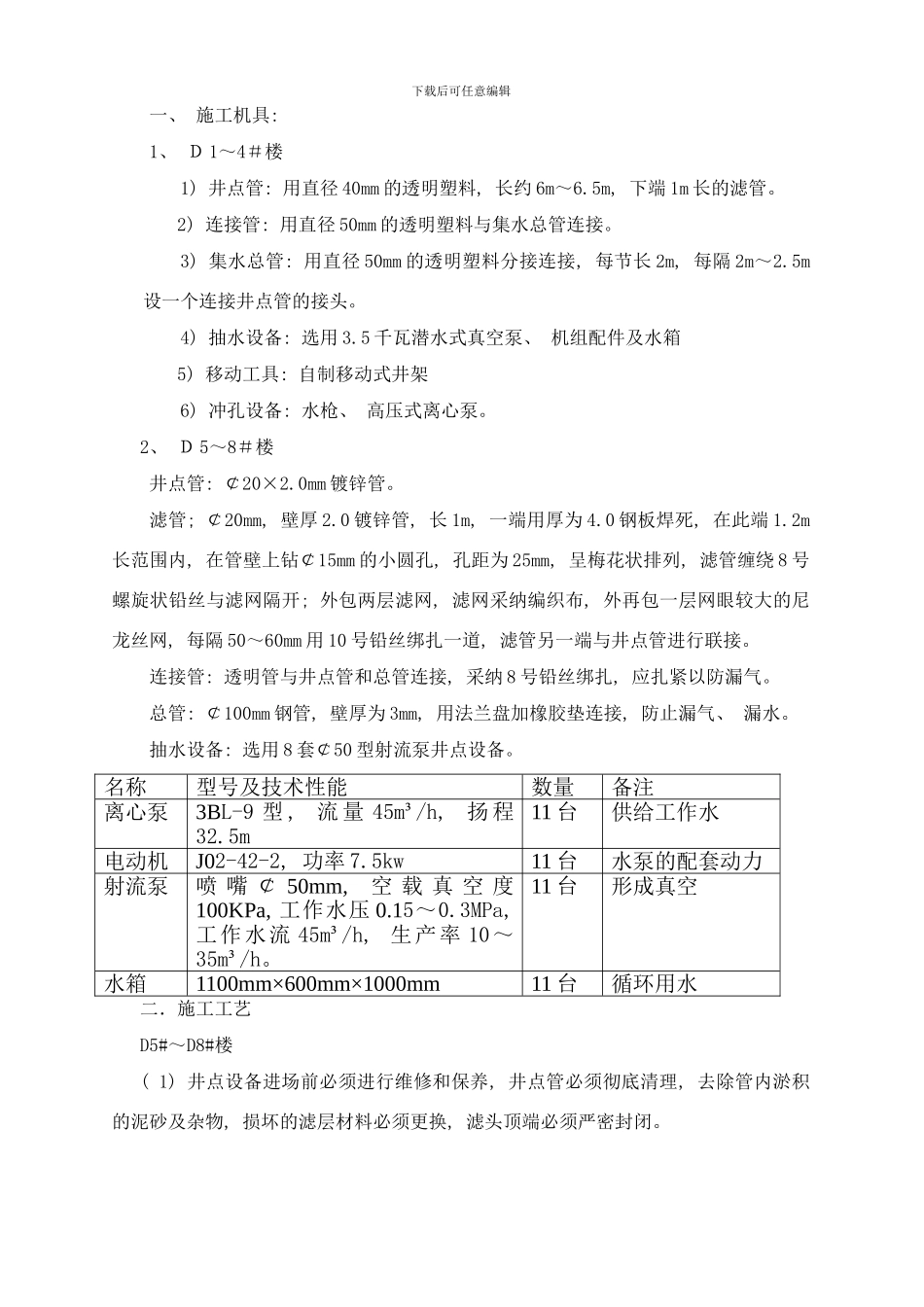

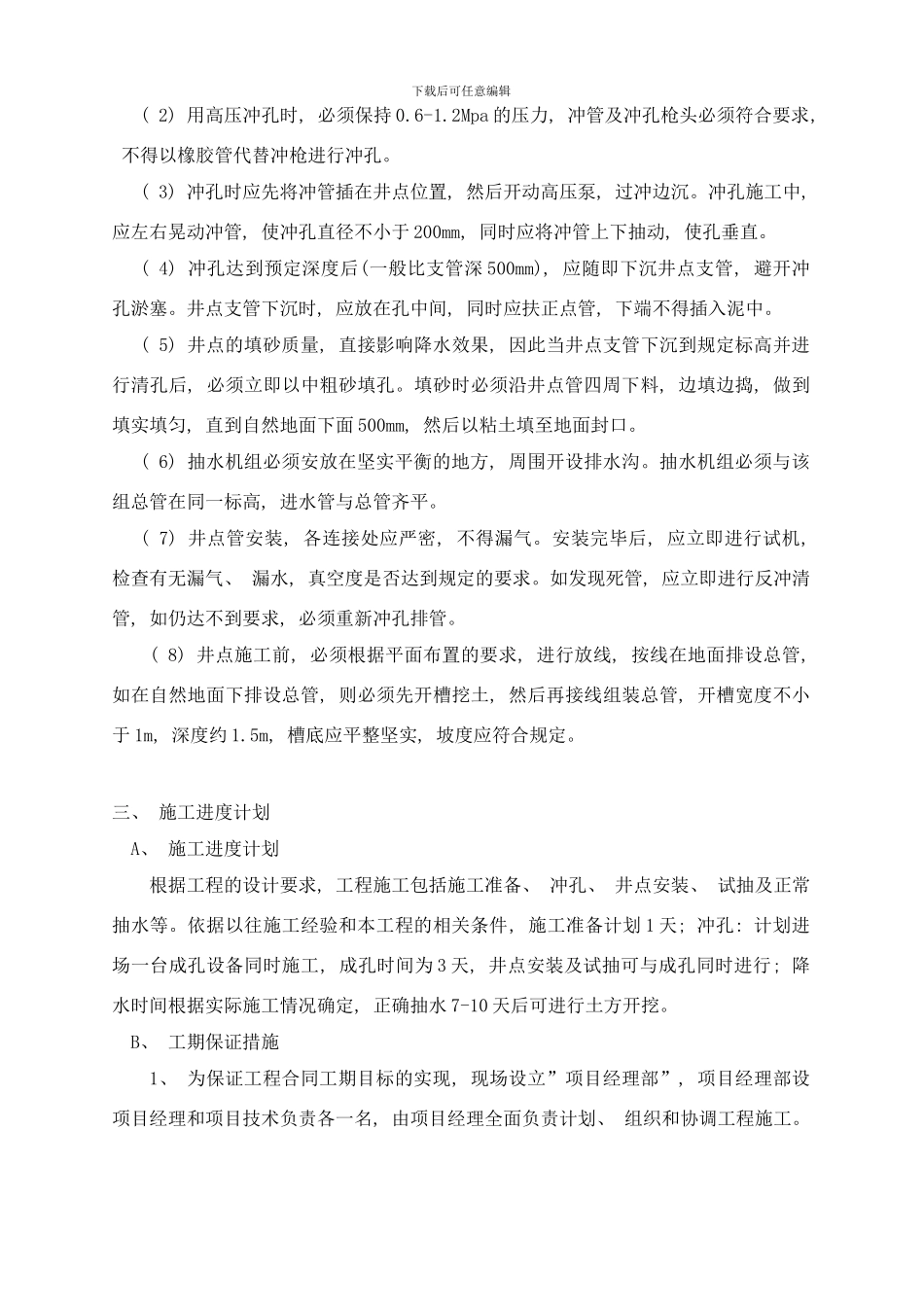

下载后可任意编辑一、 施工机具: 1、 Ｄ 1～4＃楼1) 井点管: 用直径 40mm 的透明塑料, 长约 6m～6.5m, 下端 1m 长的滤管。2) 连接管: 用直径 50mm 的透明塑料与集水总管连接。3) 集水总管: 用直径 50mm 的透明塑料分接连接, 每节长 2m, 每隔 2m～2.5m设一个连接井点管的接头。4) 抽水设备: 选用 3.5 千瓦潜水式真空泵、 机组配件及水箱5) 移动工具: 自制移动式井架6) 冲孔设备: 水枪、 高压式离心泵。2、 Ｄ 5～8＃楼井点管: ￠20×2.0mm 镀锌管。滤管; ￠20mm, 壁厚 2.0 镀锌管, 长 1m, 一端用厚为 4.0 钢板焊死, 在此端 1.2m长范围内, 在管壁上钻￠15mm 的小圆孔, 孔距为 25mm, 呈梅花状排列, 滤管缠绕 8 号螺旋状铅丝与滤网隔开; 外包两层滤网, 滤网采纳编织布, 外再包一层网眼较大的尼龙丝网, 每隔 50～60mm 用 10 号铅丝绑扎一道, 滤管另一端与井点管进行联接。连接管: 透明管与井点管和总管连接, 采纳 8 号铅丝绑扎, 应扎紧以防漏气。总管: ￠100mm 钢管, 壁厚为 3mm, 用法兰盘加橡胶垫连接, 防止漏气、 漏水。抽水设备: 选用 8 套￠50 型射流泵井点设备。名称型号及技术性能数量备注离心泵3BL-9 型 , 流 量 45m³/h, 扬 程32.5m11 台供给工作水电动机J02-42-2, 功率 7.5kw11 台水泵的配套动力射流泵喷 嘴 ￠ 50mm, 空 载 真 空 度100KPa, 工作水压 0.15～0.3MPa, 工作水流 45m³/h, 生产率 10～35m³/h。11 台形成真空水箱1100mm×600mm×1000mm11 台循环用水二．施工工艺D5#～D8#楼( 1) 井点设备进场前必须进行维修和保养, 井点管必须彻底清理, 去除管内淤积的泥砂及杂物, 损坏的滤层材料必须更换, 滤头顶端必须严密封闭。下载后可任意编辑( 2) 用高压冲孔时, 必须保持 0.6-1.2Mpa 的压力, 冲管及冲孔枪头必须符合要求, 不得以橡胶管代替冲枪进行冲孔。( 3) 冲孔时应先将冲管插在井点位置, 然后开动高压泵, 过冲边沉。冲孔施工中, 应左右晃动冲管, 使冲孔直径不小于 200mm, 同时应将冲管上下抽动, 使孔垂直。( 4) 冲孔达到预定深度后(一般比支管深 500mm), 应随即下沉井点支管, 避开冲孔淤塞。井点支管下沉时, 应放在孔中间, 同时应扶正点管, 下端不得插入泥中。( 5) 井点的填砂质量, 直接影响降水效果, 因此当井点支管下沉到规定标高并进行清孔后, 必须立即以中粗砂填孔。填砂时必须...
