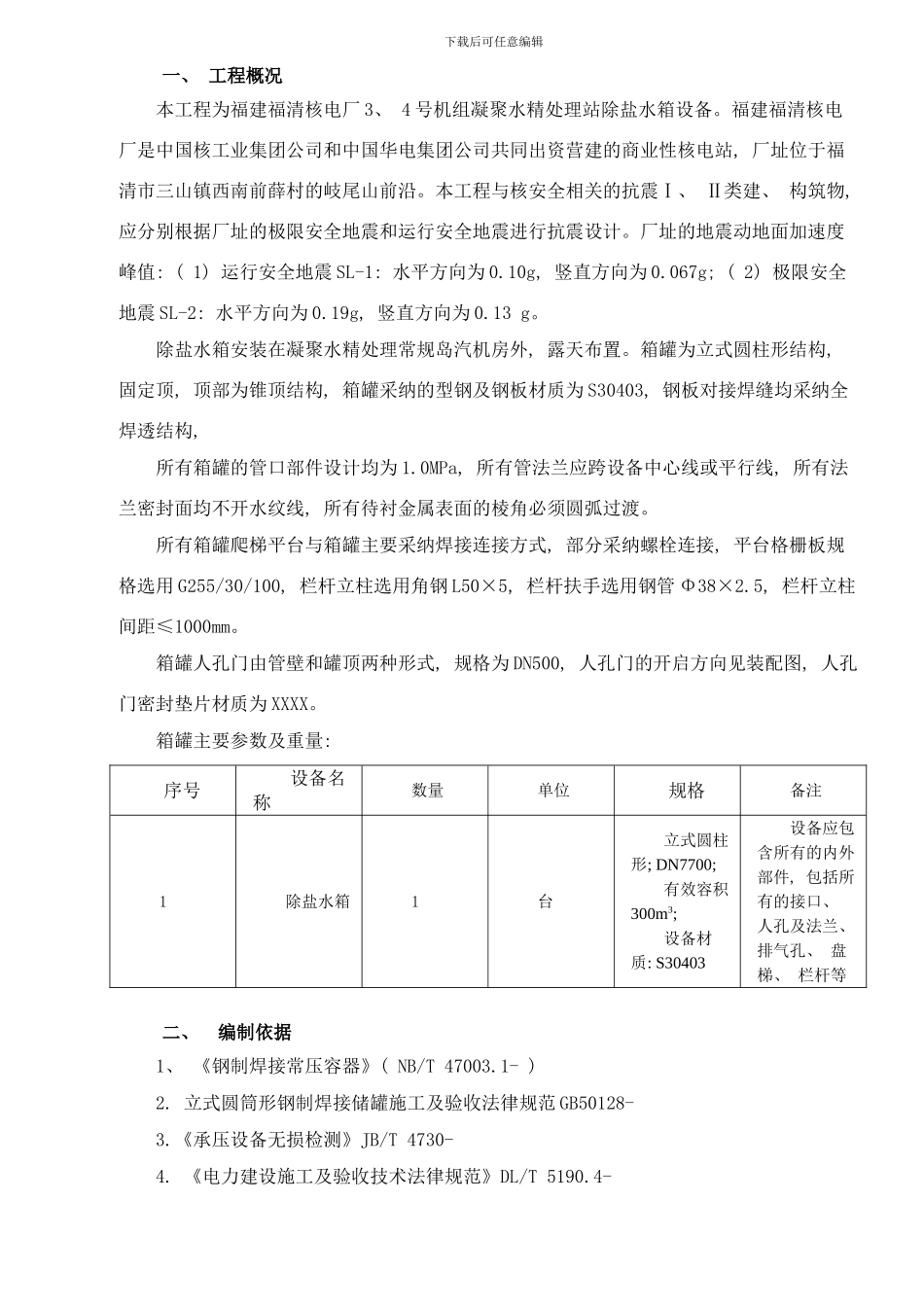

下载后可任意编辑一、 工程概况本工程为福建福清核电厂 3、 4 号机组凝聚水精处理站除盐水箱设备
福建福清核电厂是中国核工业集团公司和中国华电集团公司共同出资营建的商业性核电站, 厂址位于福清市三山镇西南前薛村的岐尾山前沿
本工程与核安全相关的抗震Ⅰ、 Ⅱ类建、 构筑物, 应分别根据厂址的极限安全地震和运行安全地震进行抗震设计
厂址的地震动地面加速度峰值: ( 1) 运行安全地震 SL-1: 水平方向为 0
10g, 竖直方向为 0
067g; ( 2) 极限安全地震 SL-2: 水平方向为 0
19g, 竖直方向为 0
除盐水箱安装在凝聚水精处理常规岛汽机房外, 露天布置
箱罐为立式圆柱形结构, 固定顶, 顶部为锥顶结构, 箱罐采纳的型钢及钢板材质为 S30403, 钢板对接焊缝均采纳全焊透结构, 所有箱罐的管口部件设计均为 1
0MPa, 所有管法兰应跨设备中心线或平行线, 所有法兰密封面均不开水纹线, 所有待衬金属表面的棱角必须圆弧过渡
所有箱罐爬梯平台与箱罐主要采纳焊接连接方式, 部分采纳螺栓连接, 平台格栅板规格选用 G255/30/100, 栏杆立柱选用角钢 L50×5, 栏杆扶手选用钢管 Φ38×2
5, 栏杆立柱间距≤1000mm
箱罐人孔门由管壁和罐顶两种形式, 规格为 DN500, 人孔门的开启方向见装配图, 人孔门密封垫片材质为 XXXX
箱罐主要参数及重量: 序号设备名称数量单位规格备注1除盐水箱1台立式圆柱形; DN7700; 有效容积300m3; 设备材质: S30403设备应包含所有的内外部件, 包括所有的接口、 人孔及法兰、 排气孔、 盘梯、 栏杆等二、 编制依据 1、 《钢制焊接常压容器》( NB/T 47003
1- ) 2
立式圆筒形钢制焊接储罐施工及验收法律规范 GB50128- 3
《承压设备无损检测》JB/T 4730
