雨污水单位工程验收汇报材料

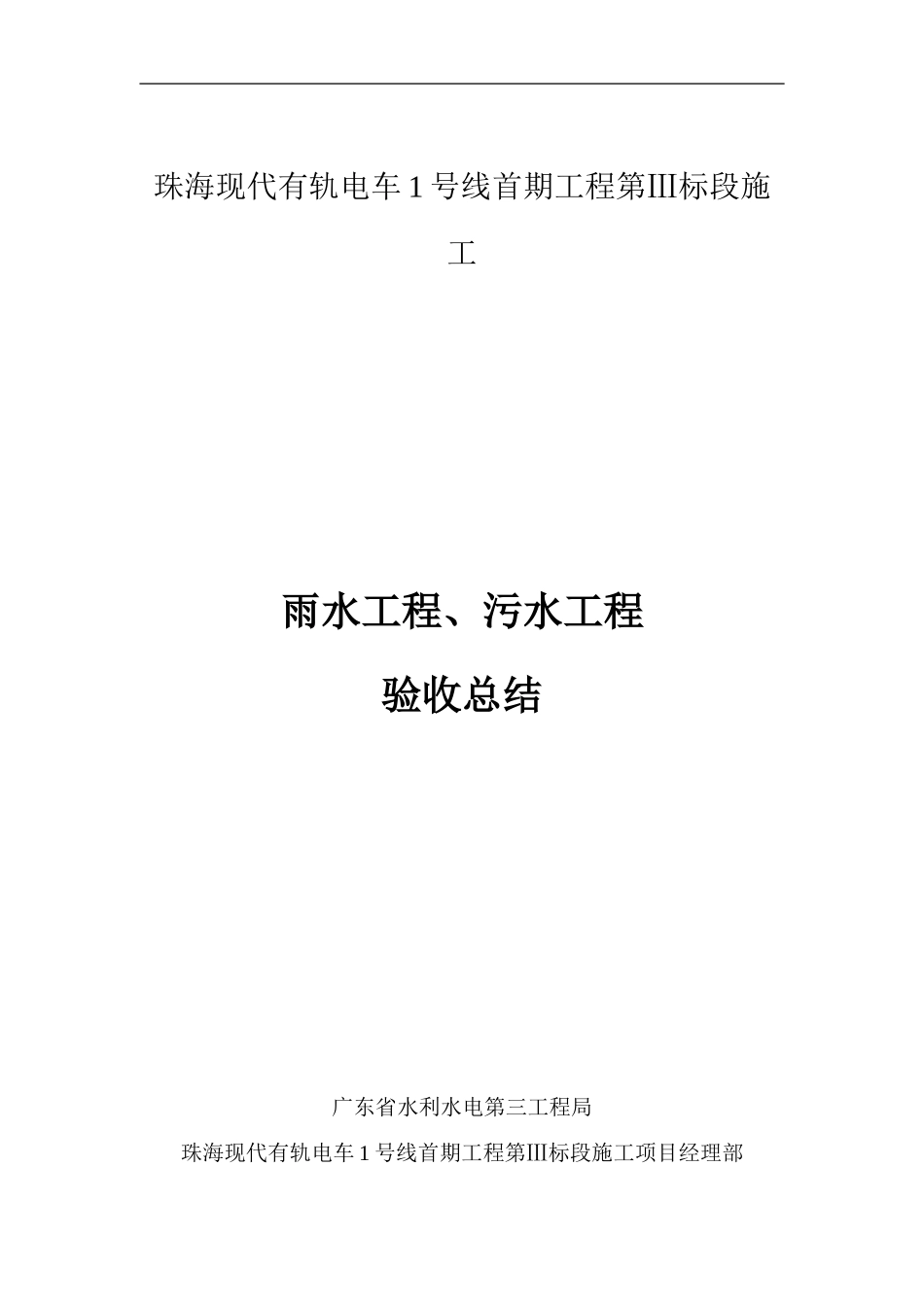

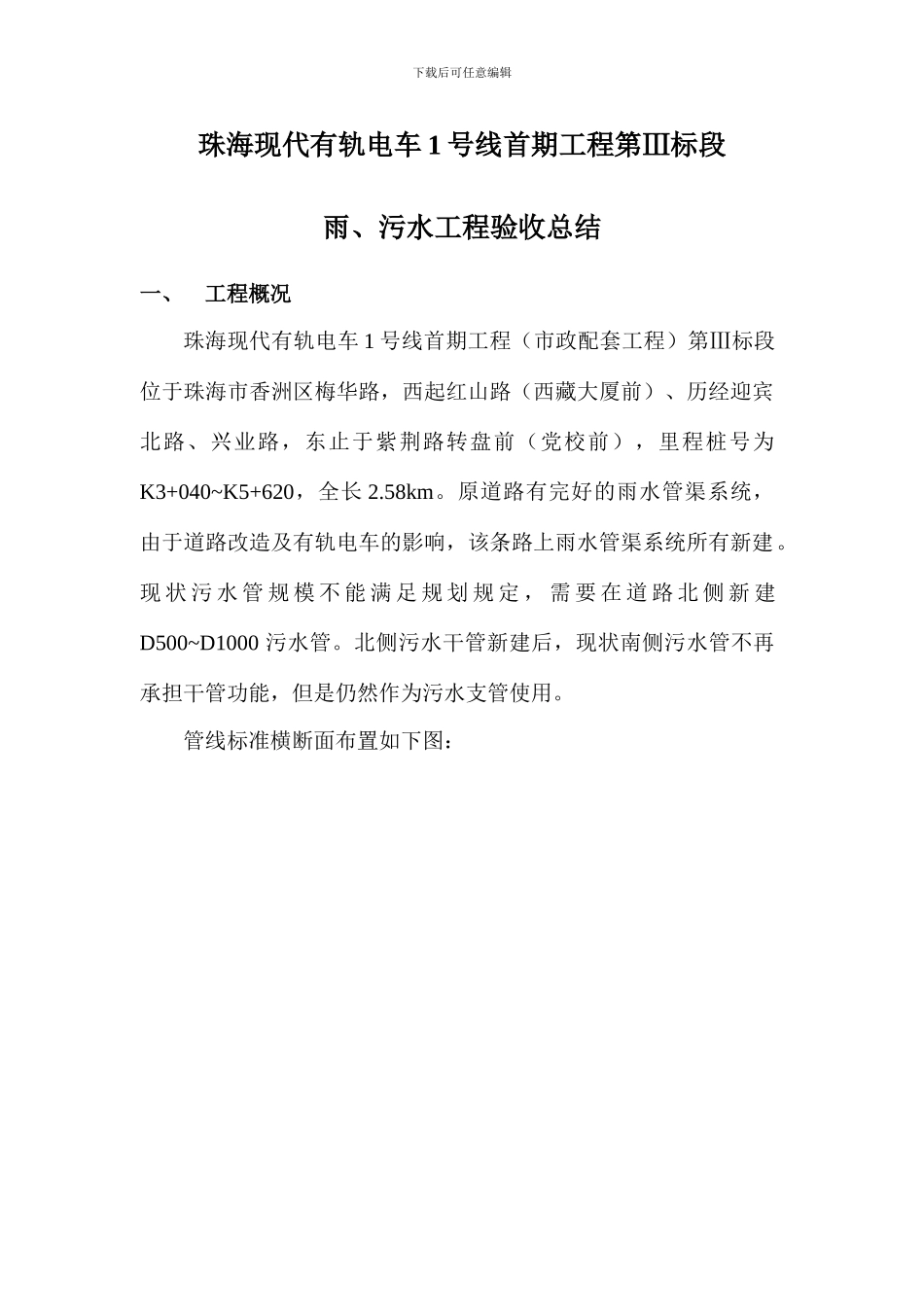

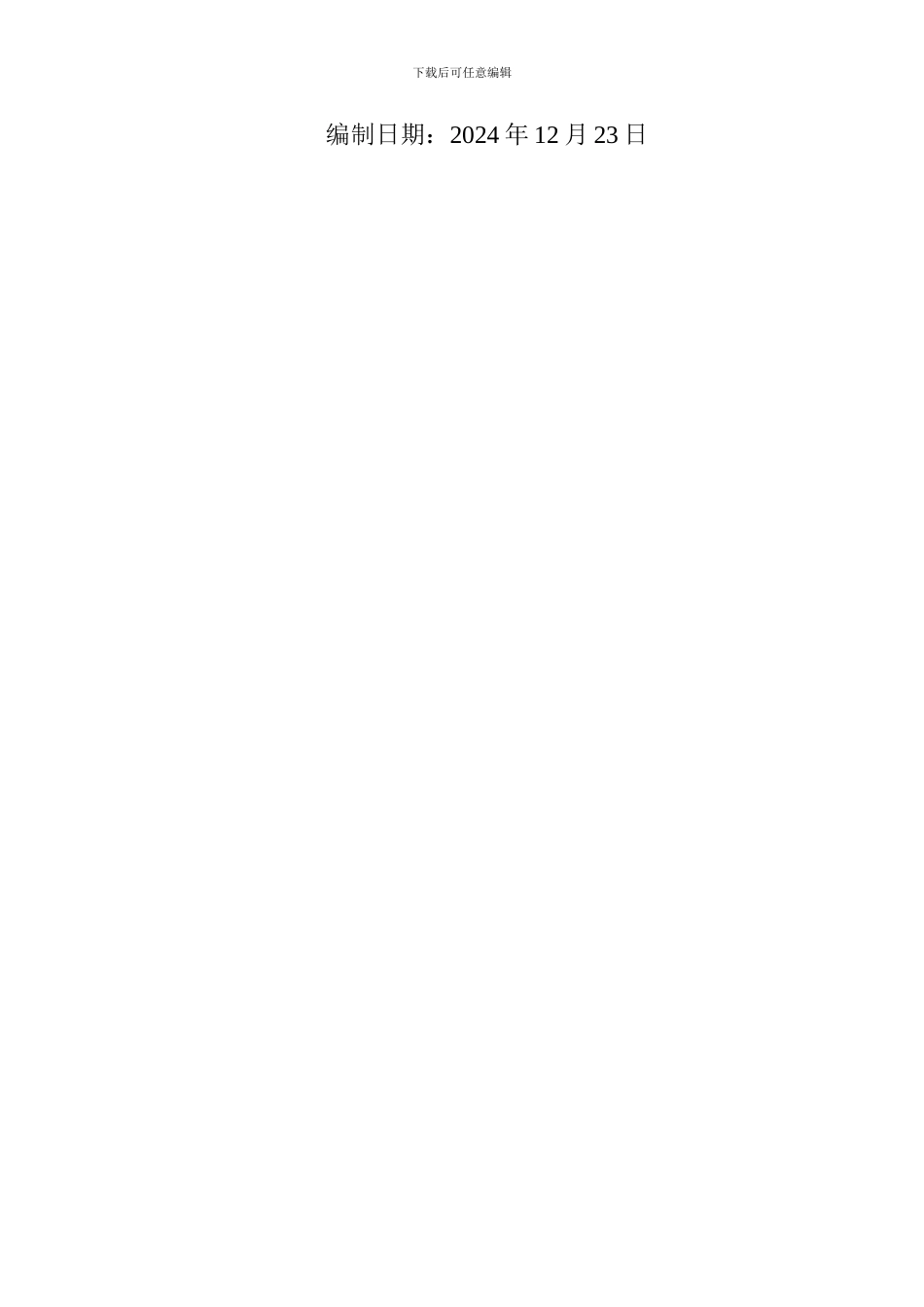

珠海现代有轨电车 1 号线首期工程第Ⅲ标段施工雨水工程、污水工程验收总结广东省水利水电第三工程局珠海现代有轨电车 1 号线首期工程第Ⅲ标段施工项目经理部下载后可任意编辑编制日期：2024 年 12 月 23 日下载后可任意编辑珠海现代有轨电车 1 号线首期工程第Ⅲ标段雨、污水工程验收总结一、工程概况珠海现代有轨电车 1 号线首期工程（市政配套工程）第Ⅲ标段位于珠海市香洲区梅华路，西起红山路（西藏大厦前）、历经迎宾北路、兴业路，东止于紫荆路转盘前（党校前），里程桩号为K3+040~K5+620，全长 2.58km。原道路有完好的雨水管渠系统，由于道路改造及有轨电车的影响，该条路上雨水管渠系统所有新建。现 状 污 水 管 规 模 不 能 满 足 规 划 规 定 ， 需 要 在 道 路 北 侧 新 建D500~D1000 污水管。北侧污水干管新建后，现状南侧污水管不再承担干管功能，但是仍然作为污水支管使用。管线标准横断面布置如下图：下载后可任意编辑二、重要的设计情况及工程数量新建雨水管和污水管均采纳承插式钢带增强聚乙烯（PE）螺旋波纹管（环刚度≥12.5KN/m2），雨水管管径 D300～D1500mm，污水管管径 D400～D1000mm，承插电热熔接口；雨水渠采纳钢筋混凝土暗渠。雨水检查井均采纳圆形混凝土雨水检查井，污水检查井均采纳圆形混凝土污水检查井，为了保障污水管检修方便，在部分交叉路口和特别路段增设闸槽井 。检查井井盖采纳球墨铸铁可调防沉降井盖，机动车道检查井井盖等级 D400，非机动车道检查井井盖等级C250。雨水工程涉及土方开挖、雨水管道主体工程、雨水渠地基基础、雨水渠主体工程和附属构筑物分部工程。污水工程涉及土方、管道下载后可任意编辑主体和附属构筑物分部工程。重要工程数量表如下：雨水工程序号名称数量单位1.钢带增强聚乙烯（PE）螺旋波纹管3445m2.钢带增强聚乙烯（PE）螺旋波纹管雨水口连接管2028m3.新建雨水渠2359m4.新建雨水检查井211座5.新建雨水口219个污水工程1.钢带增强聚乙烯（PE）螺旋波纹管3233m2.混凝土污水检查井106座3.现状检查井改造34座三、本工程各个参建单位1. 建设单位：珠海城市建设集团有限公司2. 勘察单位：中国有色金属长沙勘察设计讨论院3. 设计单位：沈阳市市政工程设计讨论院4. 监理单位：珠海市城市开发监理有限公司四、施工及验收依据 1、《城乡道路工程施工与质量验收法律规范》（CJJ 1-2024） 2、 《给水排水标准图集-室外给水排水管道工程及附属设...
