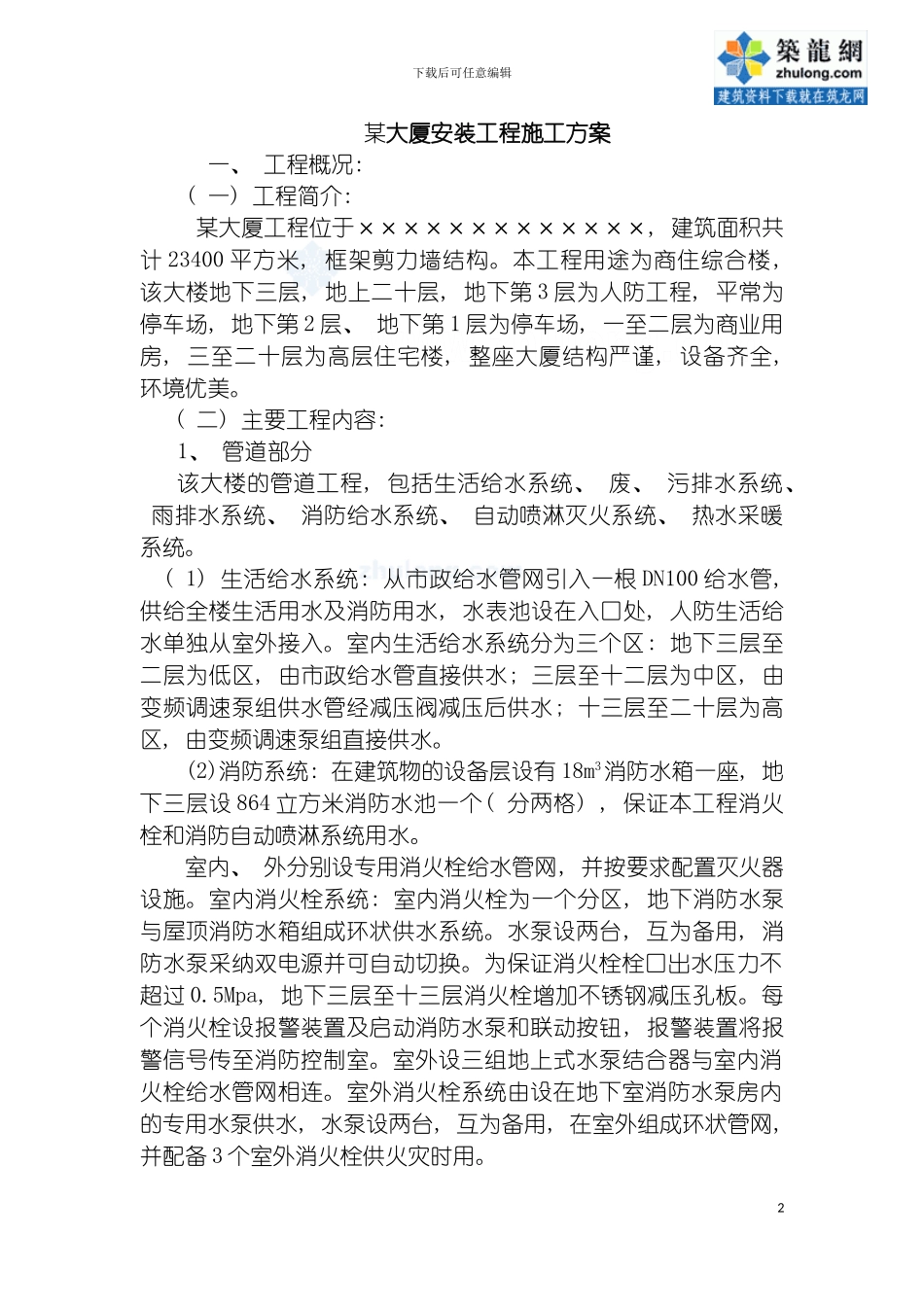

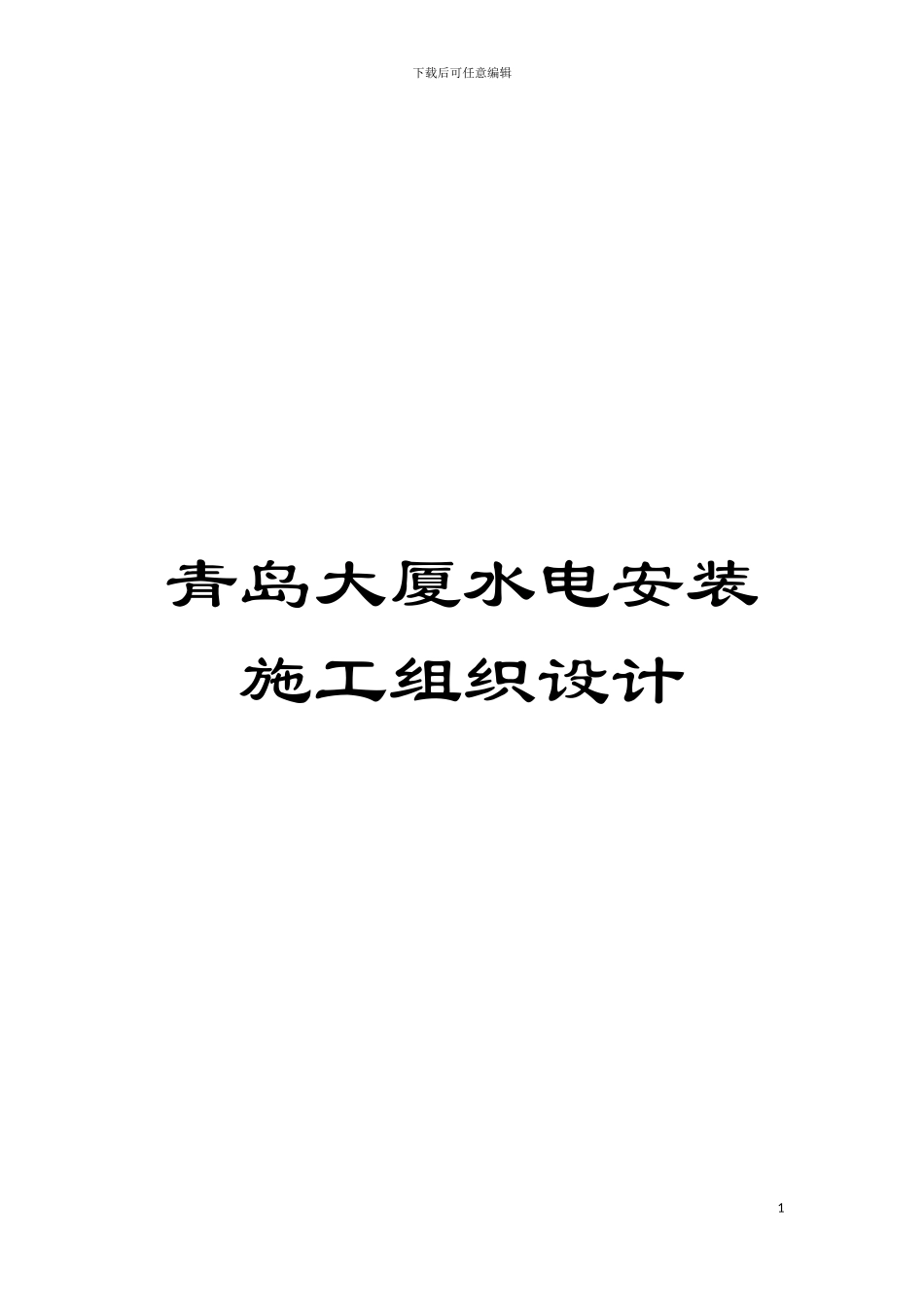

下载后可任意编辑青岛大厦水电安装施工组织设计1下载后可任意编辑某大厦安装工程施工方案一、 工程概况: ( 一) 工程简介: 某大厦工程位于×××××××××××××, 建筑面积共计 23400 平方米, 框架剪力墙结构。本工程用途为商住综合楼, 该大楼地下三层, 地上二十层, 地下第 3 层为人防工程, 平常为停车场, 地下第 2 层、 地下第 1 层为停车场, 一至二层为商业用房, 三至二十层为高层住宅楼, 整座大厦结构严谨, 设备齐全, 环境优美。 ( 二) 主要工程内容: 1、 管道部分该大楼的管道工程, 包括生活给水系统、 废、 污排水系统、 雨排水系统、 消防给水系统、 自动喷淋灭火系统、 热水采暖系统。( 1) 生活给水系统: 从市政给水管网引入一根 DN100 给水管, 供给全楼生活用水及消防用水, 水表池设在入口处, 人防生活给水单独从室外接入。室内生活给水系统分为三个区: 地下三层至二层为低区, 由市政给水管直接供水; 三层至十二层为中区, 由变频调速泵组供水管经减压阀减压后供水; 十三层至二十层为高区, 由变频调速泵组直接供水。(2)消防系统: 在建筑物的设备层设有 18m3消防水箱一座, 地下三层设 864 立方米消防水池一个( 分两格) , 保证本工程消火栓和消防自动喷淋系统用水。室内、 外分别设专用消火栓给水管网, 并按要求配置灭火器设施。室内消火栓系统: 室内消火栓为一个分区, 地下消防水泵与屋顶消防水箱组成环状供水系统。水泵设两台, 互为备用, 消防水泵采纳双电源并可自动切换。为保证消火栓栓口出水压力不超过 0.5Mpa, 地下三层至十三层消火栓增加不锈钢减压孔板。每个消火栓设报警装置及启动消防水泵和联动按钮, 报警装置将报警信号传至消防控制室。室外设三组地上式水泵结合器与室内消火栓给水管网相连。室外消火栓系统由设在地下室消防水泵房内的专用水泵供水, 水泵设两台, 互为备用, 在室外组成环状管网, 并配备 3 个室外消火栓供火灾时用。2下载后可任意编辑自动喷淋系统为一个供水区, 地下消防泵房设自动喷淋泵, 水泵设两台, 互为备用, 平常管网压力由屋顶消防水箱维持。喷头动作温度为 68 度, 地下车库喷头采纳直立型向上安装, 其它根据装修形式不同采纳相应安装形式喷头, 自动喷淋系统在地下室设湿式报警阀, 水力警铃等报警装置, 所有信号均传至消防控制室, 室外设二套地上式水泵结合器, 与自动喷水泵出水管相连。(3)废、 污水系统: 排...
