孔板流量计工作原理

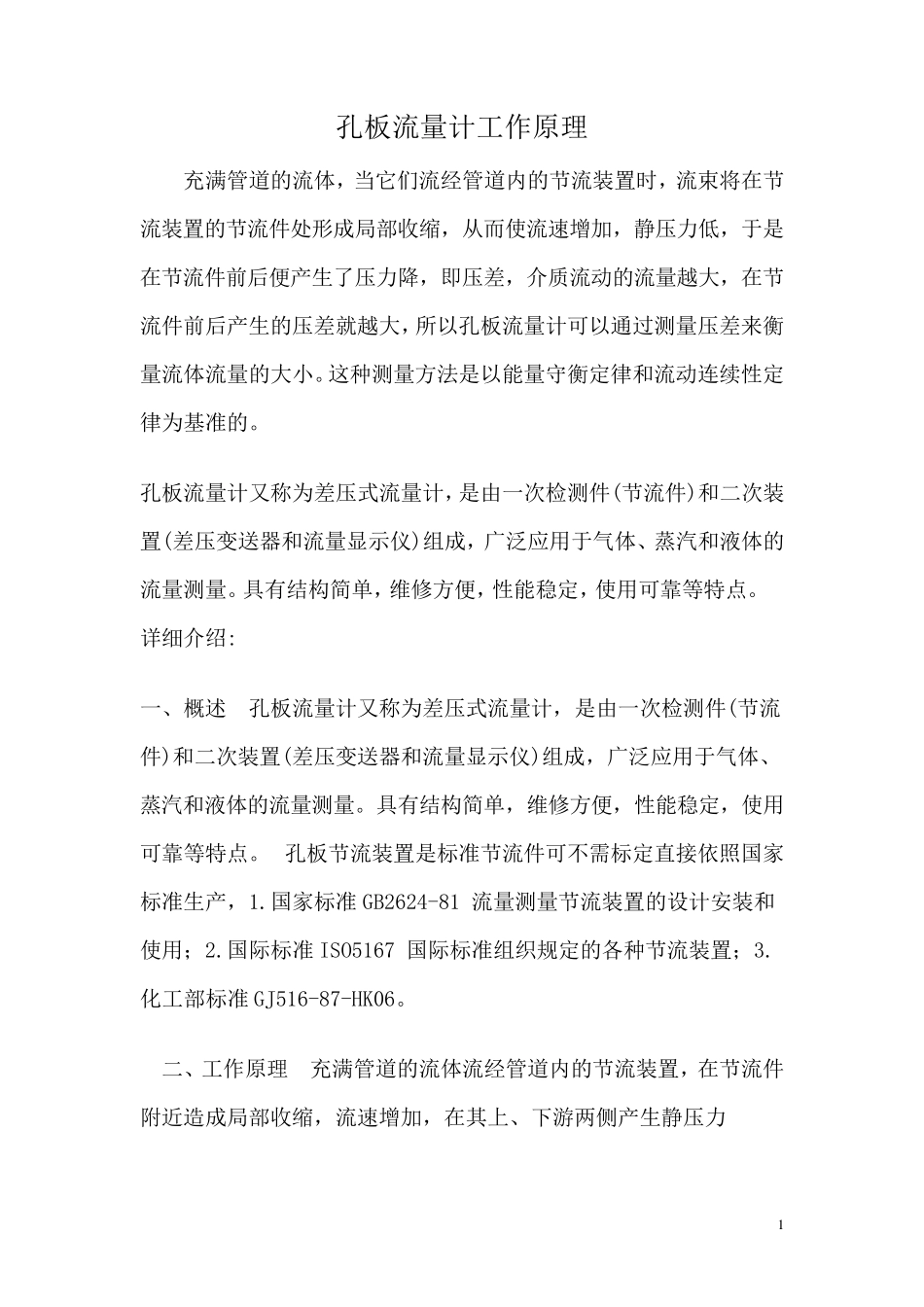

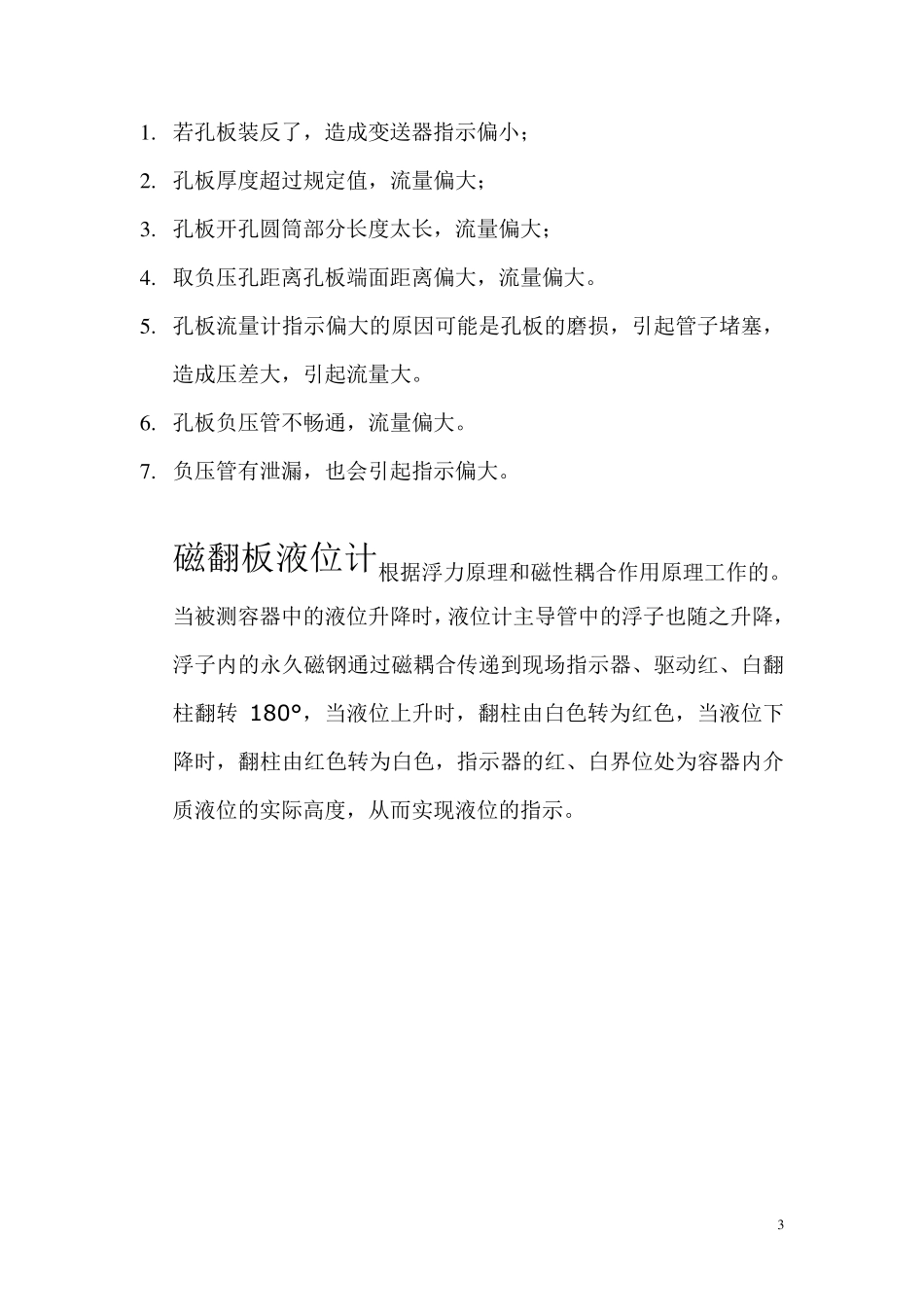

1 孔板流量计工作原理 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。 孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。 详细介绍: 一、概述 孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。 孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。 二、工作原理 充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力 2 差。 在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。 孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。 三阀组： 三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。 停用时：关闭负压阀,打开平衡阀,关闭正压阀. 投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉. 五阀组比三阀组多 2 个排污阀。 初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。在变送器的工作过程中也可以打开平衡阀给变送器调零等操作 孔板流量计的安装位置是直管的前 10D 后 5D 。 造成孔板测量不准的几个原因： 3 1 . 若孔板装反了，造成变送器指示偏小； 2 . 孔板厚度超过规定值，流量偏大； 3 . 孔板开孔圆筒部分长度太长，流量偏大； 4 . 取负压孔距离孔板端面距离偏大，流量偏大。 5 . 孔板流量计指示偏大的原因可能是孔板的磨损，引起管子堵塞，造成压差大，引起流量大。 6...
