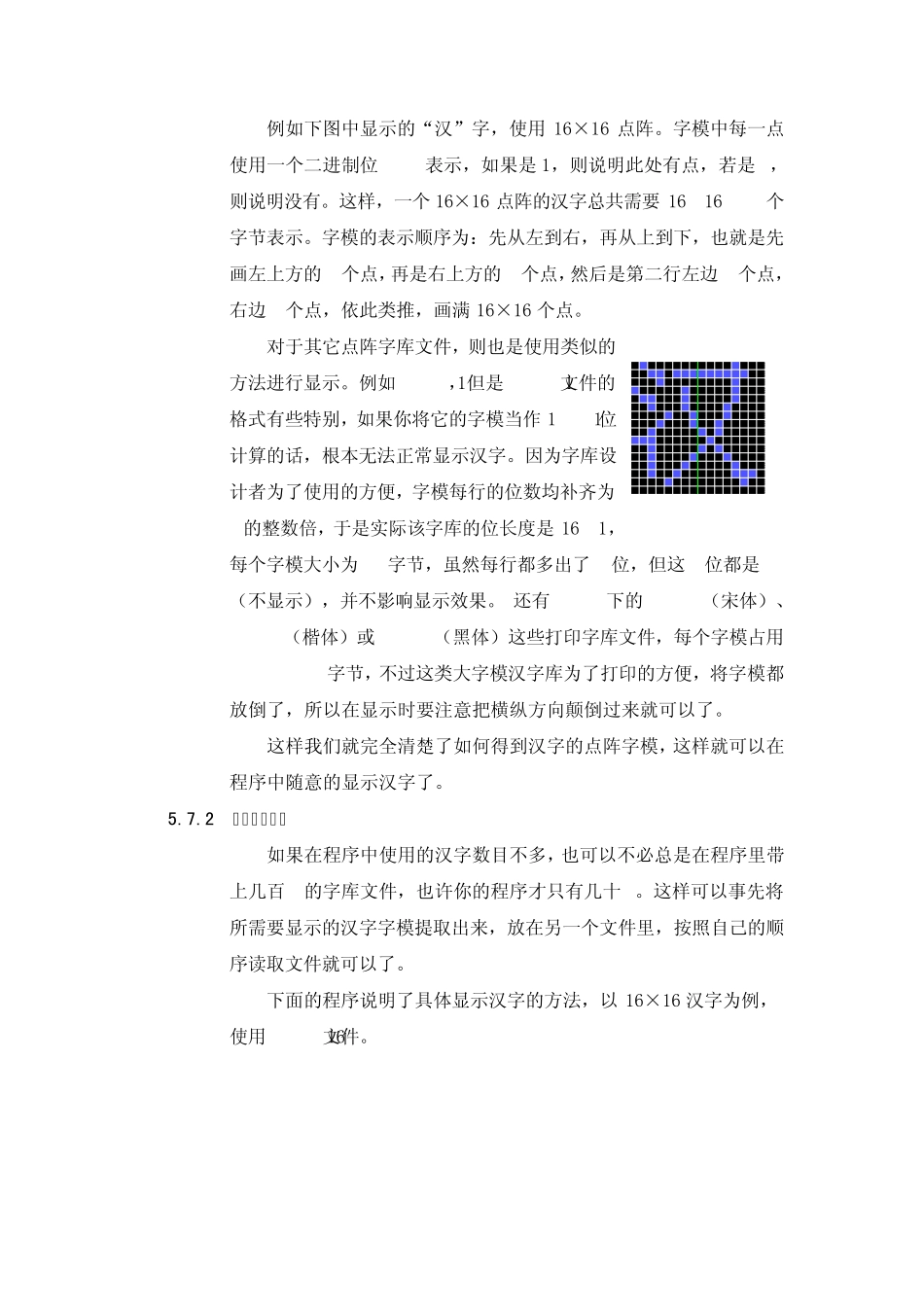

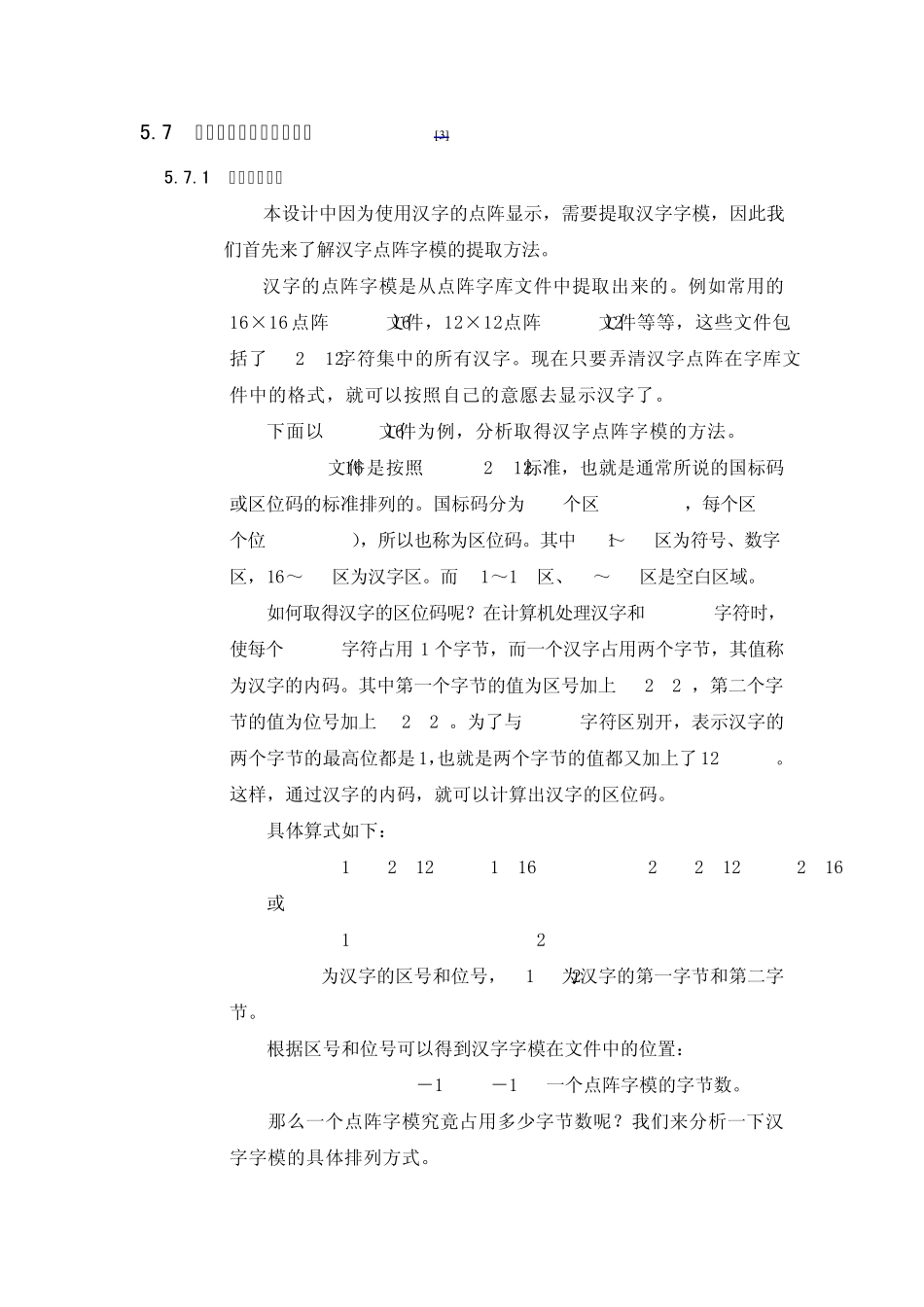

5.7 点阵字模生成原理与方法[3] 5.7.1 字模生成原理 本设计中因为使用汉字的点阵显示，需要提取汉字字模，因此我们首先来了解汉字点阵字模的提取方法。 汉字的点阵字模是从点阵字库文件中提取出来的。例如常用的16×16点阵HZK16文件，12×12点阵HZK12文件等等，这些文件包括了GB 2312字符集中的所有汉字。现在只要弄清汉字点阵在字库文件中的格式，就可以按照自己的意愿去显示汉字了。 下面以 HZK16文件为例，分析取得汉字点阵字模的方法。 HZK16文件是按照GB 2312-80标准，也就是通常所说的国标码或区位码的标准排列的。国标码分为 94 个区(Section)，每个区 94 个位(Position），所以也称为区位码。其中01～09 区为符号、数字区，16～87 区为汉字区。而 10～15 区、88～94 区是空白区域。 如何取得汉字的区位码呢？在计算机处理汉字和ASCII字符时，使每个 ASCII字符占用1 个字节，而一个汉字占用两个字节，其值称为汉字的内码。其中第一个字节的值为区号加上 32(20H)，第二个字节的值为位号加上 32(20H)。为了与 ASCII字符区别开，表示汉字的两个字节的最高位都是1，也就是两个字节的值都又加上了128(80H)。这样，通过汉字的内码，就可以计算出汉字的区位码。 具体算式如下： qh=c1-32-128=c1-160 wh=c2-32-128=c2-160 或 qh=c1-0xa0 wh=c2-0xa0 qh,wh为汉字的区号和位号，c1,c2为汉字的第一字节和第二字节。 根据区号和位号可以得到汉字字模在文件中的位置： location=(94*(qh－1)+(wh－1))*一个点阵字模的字节数。 那么一个点阵字模究竟占用多少字节数呢？我们来分析一下汉字字模的具体排列方式。 例如下图中显示的“汉”字，使用16×16 点阵。字模中每一点使用一个二进制位(Bit)表示，如果是 1，则说明此处有点，若是 0，则说明没有。这样，一个 16×16 点阵的汉字总共需要 16*16/8=32个字节表示。字模的表示顺序为：先从左到右，再从上到下，也就是先画左上方的8个点，再是右上方的8个点，然后是第二行左边 8个点，右边 8个点，依此类推，画满 16×16 个点。 对于其它点阵字库文件，则也是使用类似的方法进行显示。例如HZK12，但是 HZK12文件的格式有些特别，如果你将它的字模当作 12*12位计算的话，根本无法正常显示汉字。因为字库设计者为了使用的方便，字模每行的位数均补齐为8的整数倍，于是实际该字库的位长度是 16*12，每个字模大小为 24字节，虽然每行都多出了 4位，但这 4位都...
