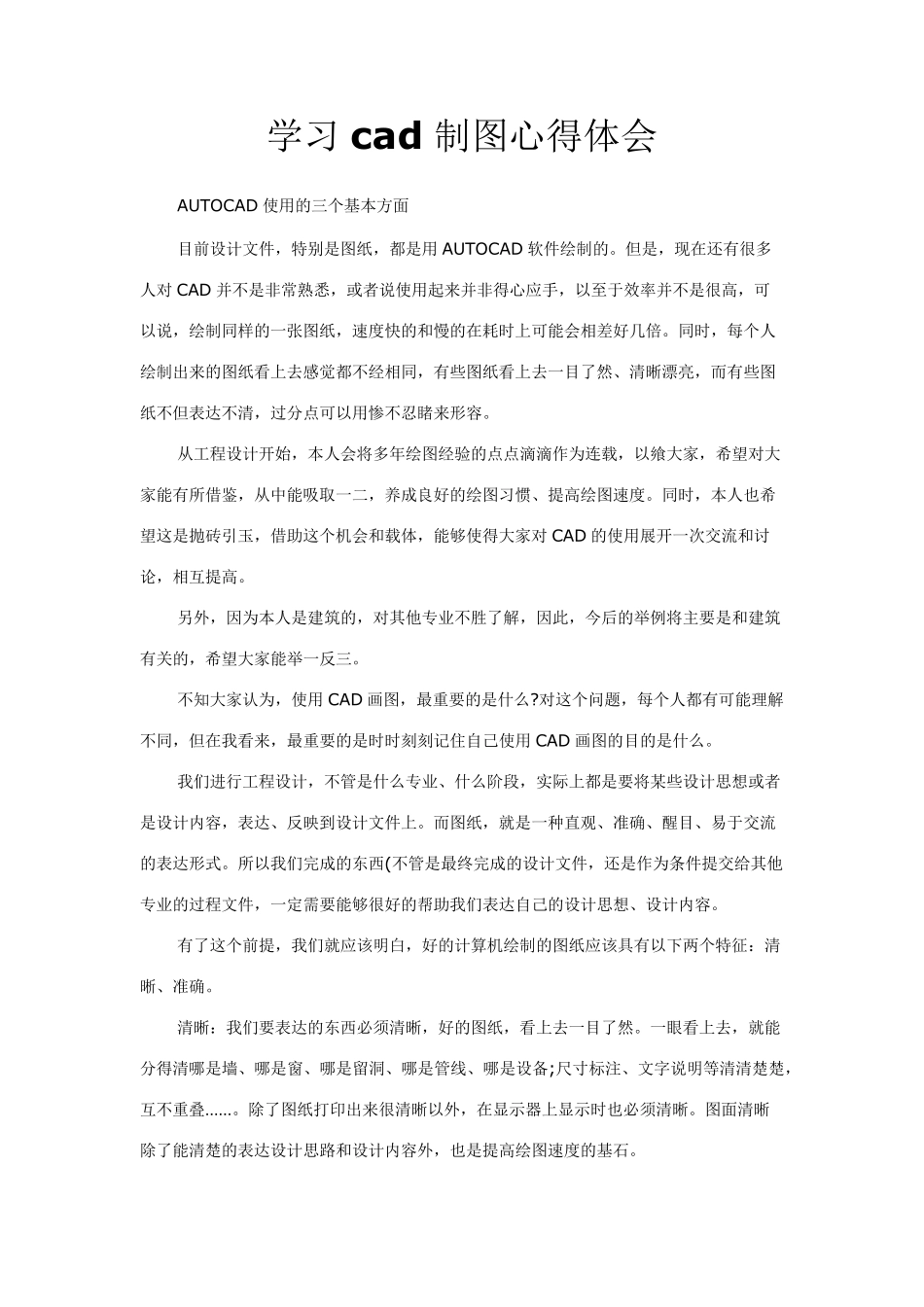

学习cad 制图心得体会 AUTOCAD 使用的三个基本方面 目前设计文件，特别是图纸，都是用AUTOCAD 软件绘制的。但是，现在还有很多人对CAD 并不是非常熟悉，或者说使用起来并非得心应手，以至于效率并不是很高，可以说，绘制同样的一张图纸，速度快的和慢的在耗时上可能会相差好几倍。同时，每个人绘制出来的图纸看上去感觉都不经相同，有些图纸看上去一目了然、清晰漂亮，而有些图纸不但表达不清，过分点可以用惨不忍睹来形容。 从工程设计开始，本人会将多年绘图经验的点点滴滴作为连载，以飨大家，希望对大家能有所借鉴，从中能吸取一二，养成良好的绘图习惯、提高绘图速度。同时，本人也希望这是抛砖引玉，借助这个机会和载体，能够使得大家对CAD 的使用展开一次交流和讨论，相互提高。 另外，因为本人是建筑的，对其他专业不胜了解，因此，今后的举例将主要是和建筑有关的，希望大家能举一反三。 不知大家认为，使用CAD 画图，最重要的是什么?对这个问题，每个人都有可能理解不同，但在我看来，最重要的是时时刻刻记住自己使用CAD 画图的目的是什么。 我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。而图纸，就是一种直观、准确、醒目、易于交流的表达形式。所以我们完成的东西(不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。 有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。 清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备;尺寸标注、文字说明等清清楚楚，互不重叠……。除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。 准确：200 宽的墙体不能画成 240;留洞不能尺寸上标注的是 1000X2000，而实际量量是 1250X2100;更常见的错误是分明是 3000 宽的一条线，量出来却是 2999.87。制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。 虽说毕业后没有从事与 CAD 制图有关的工作，但在大学期间和实习时本人画了大量的施工图，尤其是在做毕业设计的那段时间更是对 CAD 的应用有一个较全...
