学习情境二飞机结构图纸识读

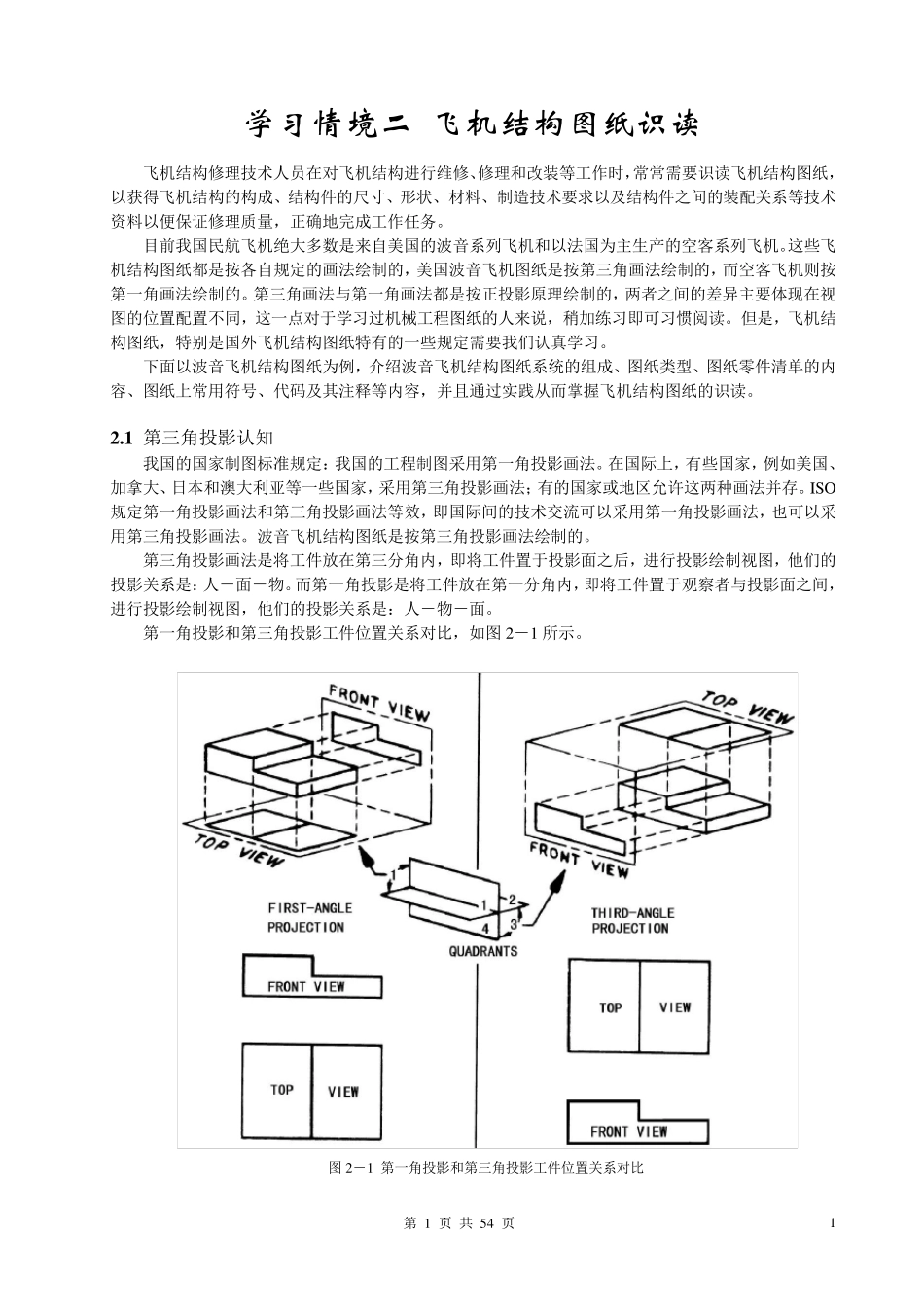

学习情境二飞机结构图纸识读_第1页
1/54

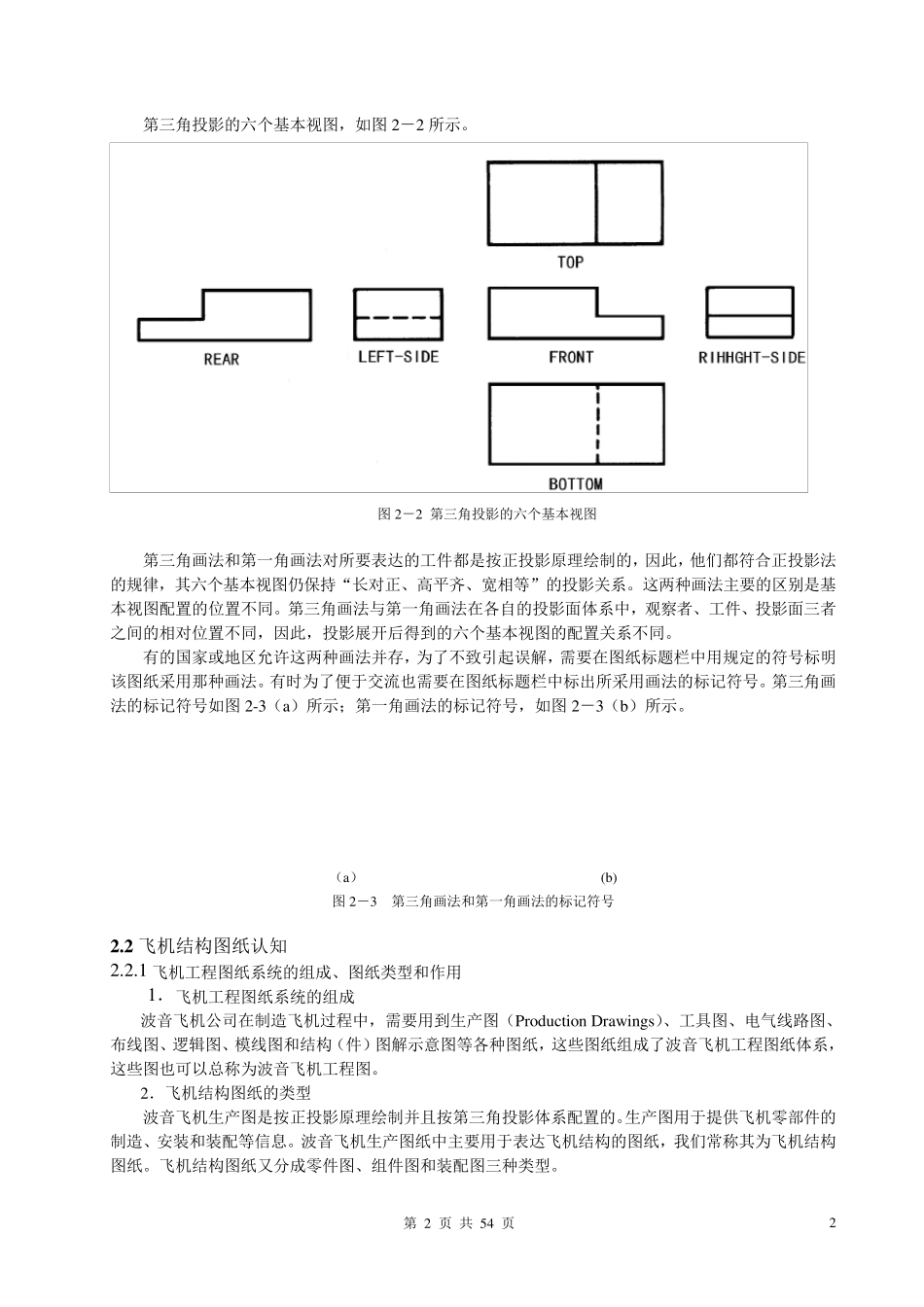

学习情境二飞机结构图纸识读_第2页
2/54

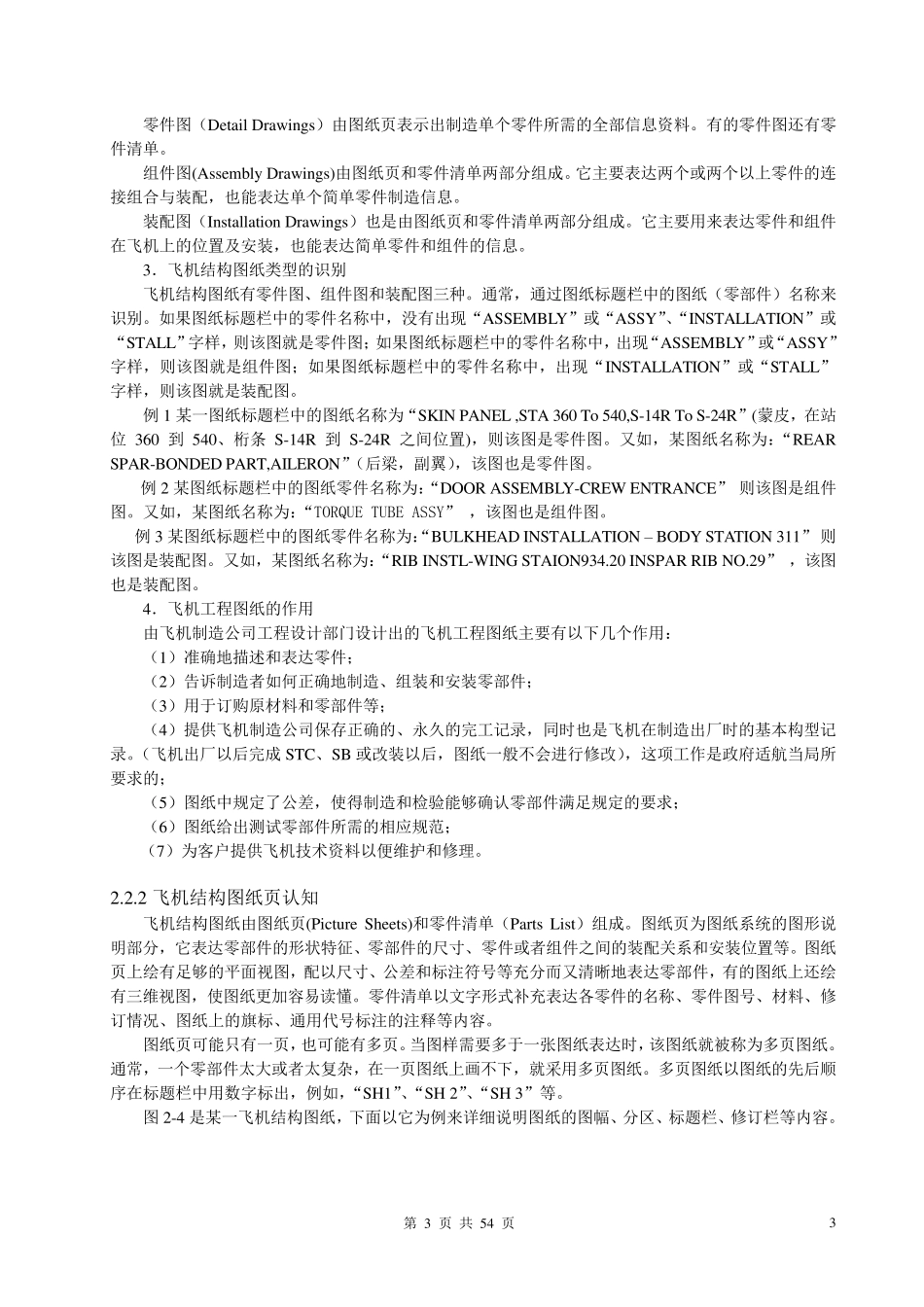

学习情境二飞机结构图纸识读_第3页
3/54
第 1 页 共 54 页 1 学 习 情 境 二 飞 机 结 构 图 纸 识 读 飞机结构修理技术人员在对飞机结构进行维修、修理和改装等工作时,常常需要识读飞机结构图纸,以获得飞机结构的构成、结构件的尺寸、形状、材料、制造技术要求以及结构件之间的装配关系等技术资料以便保证修理质量,正确地完成工作任务。 目前我国民航飞机绝大多数是来自美国的波音系列飞机和以法国为主生产的空客系列飞机。这些飞机结构图纸都是按各自规定的画法绘制的,美国波音飞机图纸是按第三角画法绘制的,而空客飞机则按第一角画法绘制的。第三角画法与第一角画法都是按正投影原理绘制的,两者之间的差异主要体现在视图的位置配置不同,这一点对于学习过机械工程图纸的人来说,稍加练习即可习惯阅读。但是,飞机结构图纸,特别是国外飞机结构图纸特有的一些规定需要我们认真学习。 下面以波音飞机结构图纸为例,介绍波音飞机结构图纸系统的组成、图纸类型、图纸零件清单的内容、图纸上常用符 号 、代 码 及其 注 释 等内容,并 且 通 过实 践 从 而掌 握 飞机结构图纸的识读。 2 .1 第三角投影认知 我国的国家 制图标 准 规定: 我国的工程制图采 用第一角投影画法。在国际 上,有些国家 ,例如 美国、加拿 大、日 本 和澳 大利 亚 等一些国家 ,采 用第三角投影画法; 有的国家 或 地区 允 许 这两种 画法并 存 。ISO规定第一角投影画法和第三角投影画法等效 ,即国际 间的技术交 流 可以采 用第一角投影画法,也 可以采用第三角投影画法。波音飞机结构图纸是按第三角投影画法绘制的。 第三角投影画法是将 工件放 在第三分 角内,即将 工件置于投影面之后 ,进行投影绘制视图,他 们的投影关系是: 人- 面- 物 。而第一角投影是将 工件放 在第一分 角内,即将 工件置于观 察 者与投影面之间,进行投影绘制视图,他 们的投影关系是: 人- 物 - 面。 第一角投影和第三角投影工件位置关系对比 ,如 图 2- 1 所 示 。 图 2- 1 第一角投影和第三角投影工件位置关系对比 第 2 页 共 54 页 2 第三角投影的六个基本视图,如图2-2 所示。 图2-2 第三角投影的六个基本视图 第三角画法和第一角画法对所要表达的工件都是按正投影原理绘制的,因此,他们都符合正投影法的规律,其六个基本视图仍保持“长对正、高平齐、宽相等”的投影关系。这两种画法主要...
