屋顶光伏电站支架强度及屋面载荷计算

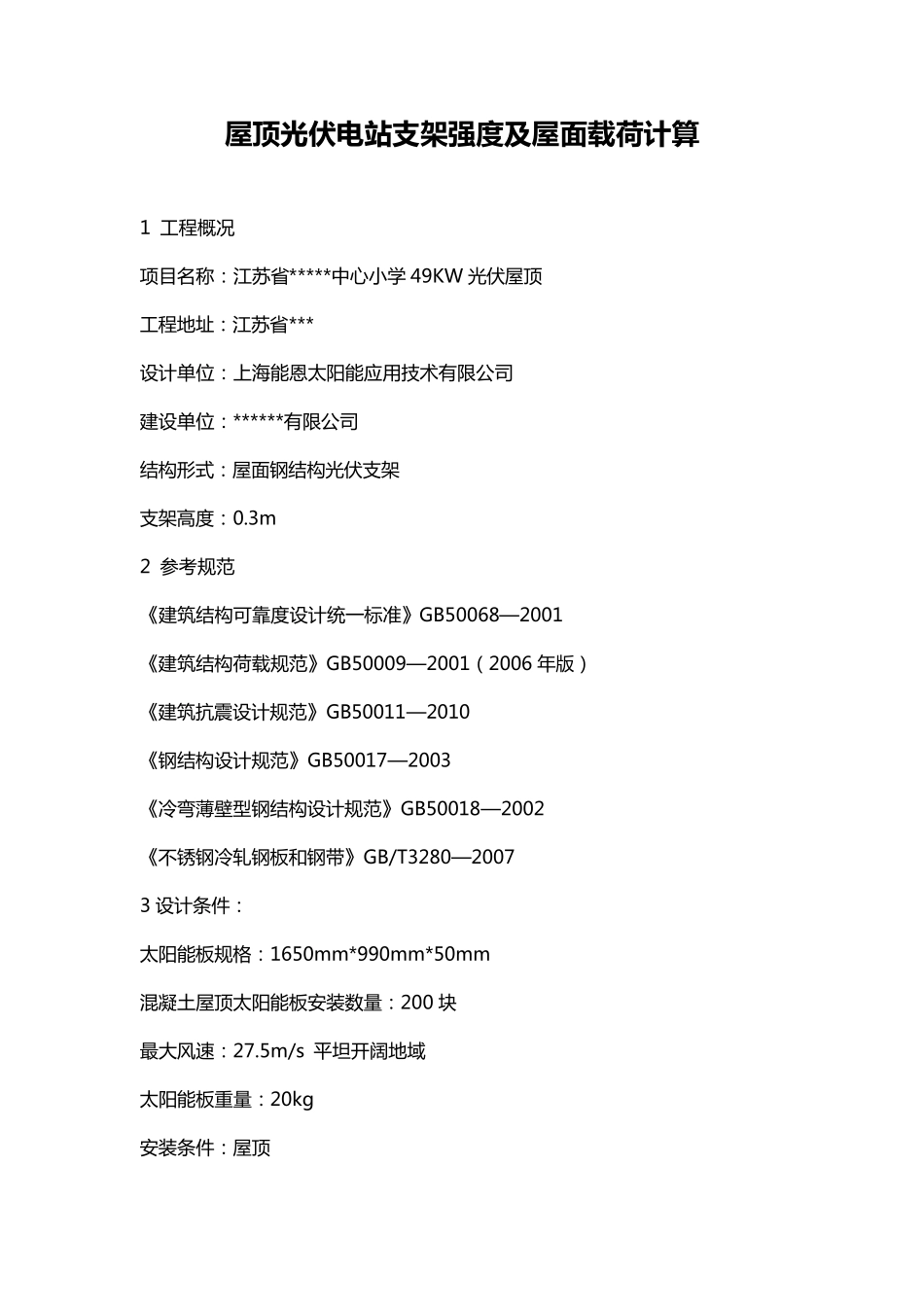

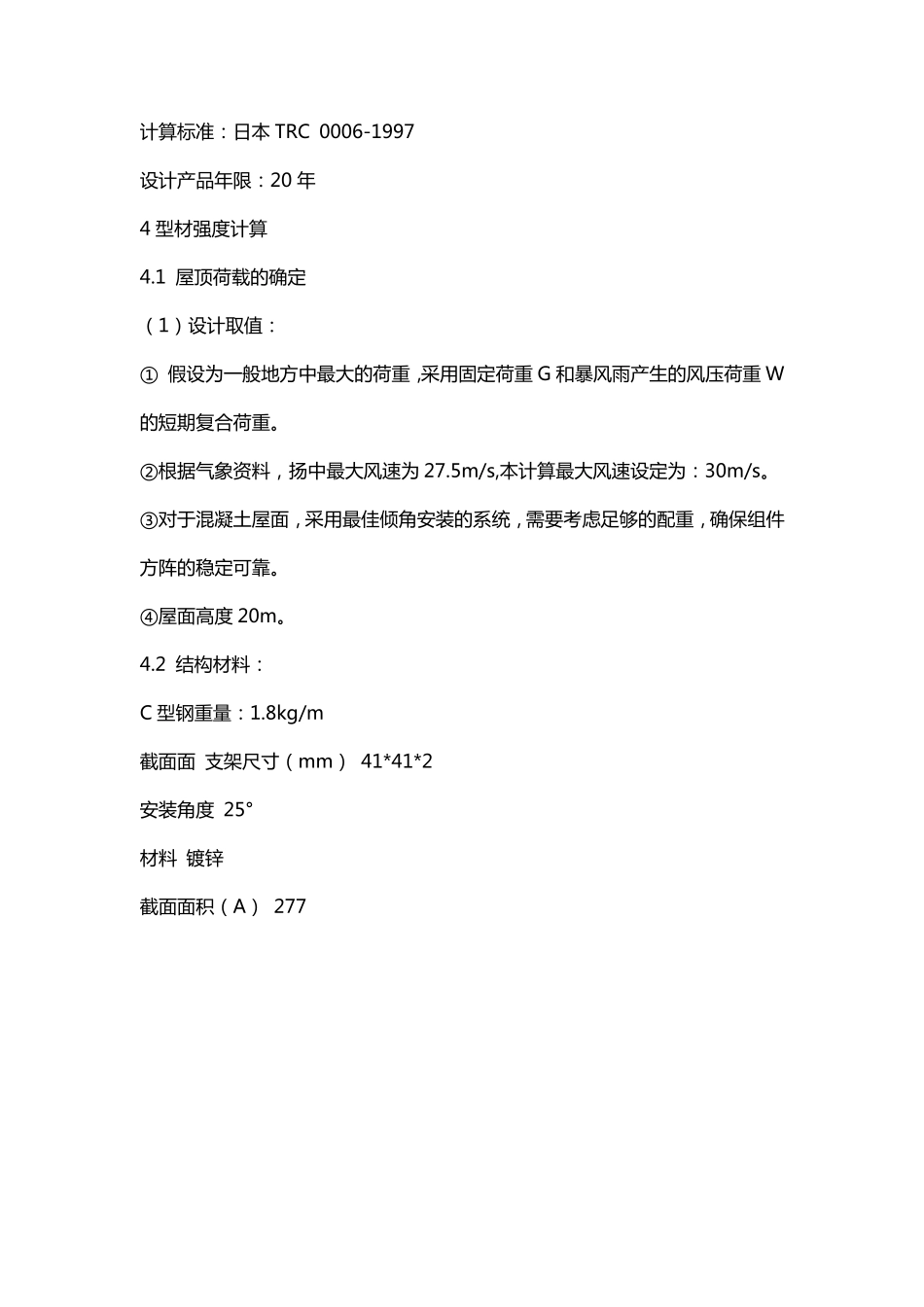

屋 顶 光 伏电站支架强度及屋 面载荷计算 1 工 程 概 况 项 目 名 称 ： 江 苏 省 *****中 心 小 学 49KW 光 伏 屋 顶 工 程 地 址 ： 江 苏 省 *** 设 计 单 位 ： 上 海 能 恩 太 阳 能 应 用 技 术 有 限 公 司 建 设 单 位 ： ******有 限 公 司 结 构 形 式 ： 屋 面 钢 结 构 光 伏 支 架 支 架 高 度 ： 0.3m 2 参 考 规 范 《建 筑 结 构 可 靠 度 设 计 统 一 标 准 》 GB50068—2001 《建 筑 结 构 荷载规 范 》 GB50009—2001（2006 年版） 《建 筑 抗震设 计 规 范 》 GB50011—2010 《钢 结 构 设 计 规 范 》 GB50017—2003 《冷弯薄壁型钢 结 构 设 计 规 范 》 GB50018—2002 《不锈钢 冷轧钢 板和钢 带》 GB/T3280—2007 3 设 计 条件： 太 阳 能 板规 格： 1650mm*990mm*50mm 混凝土屋 顶 太 阳 能 板安装数量： 200 块 最大风速： 27.5m/s 平坦开阔地 域 太 阳 能 板重量： 20kg 安装条件： 屋 顶 计 算 标 准 ： 日 本 TRC 0006-1997 设 计 产 品 年 限 ： 20 年 4 型 材 强 度 计 算 4.1 屋 顶 荷 载 的 确 定 （ 1） 设 计 取 值 ： ① 假 设 为 一 般 地 方 中 最 大 的 荷 重 ，采 用 固 定 荷 重 G 和 暴 风 雨 产 生 的 风 压 荷 重 W的 短 期 复 合 荷 重 。 ② 根 据 气 象 资 料 ， 扬 中 最 大 风 速 为 27.5m/s,本 计 算 最 大 风 速 设 定 为 ： 30m/s。 ③ 对 于 混 凝 土 屋 面 ， 采 用 最 佳 倾 角 安 装 的 系 统 ， 需 要 考 虑 足 够 的 配 重 ， 确 保 组 件方 阵 的 稳 定 可 靠 。 ④ 屋 面 高 度 20m。 4.2 结 构 材 料 ： C 型 钢 重 量 ： 1.8kg/m 截 面 面 支 架 尺 寸 （ mm） 41*41*2 安 装 角 度 25° 材 料 镀 锌 截 面 面 积 （ A） 277 形 心 主轴到腹板边缘的距离 1.4516E+01 形 心 主轴到翼缘尖的距离 2.6484E+01 惯性矩 Ix 8.3731E+04 惯性矩 Iy 4.5694E+04 回转半径 ix 1.7386E+01 回转半径 iy 1.2844E+01 截面抵抗矩 Wx 4.0844E+03 截 面 抵 抗 矩 Wx 4.0844E...
