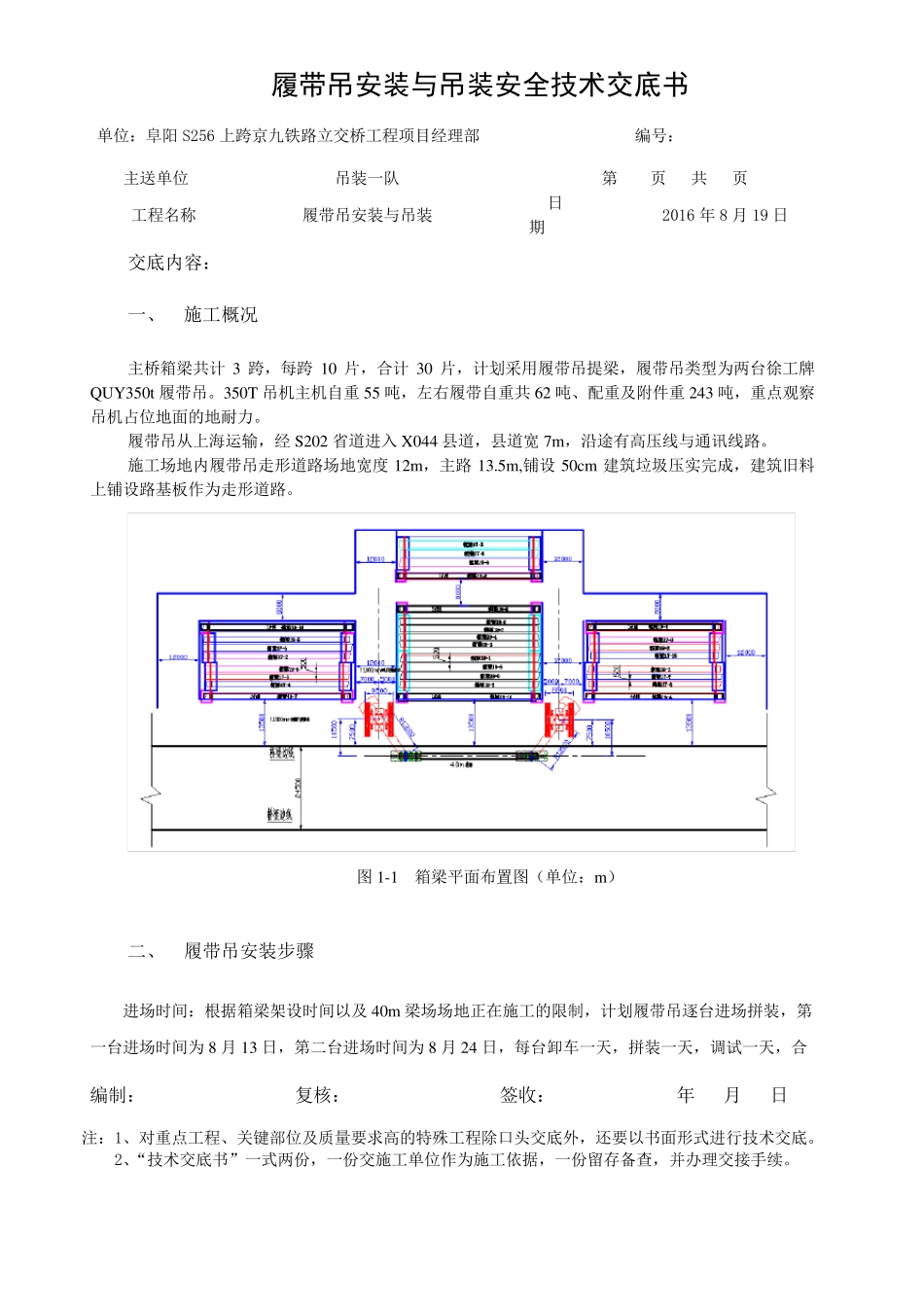

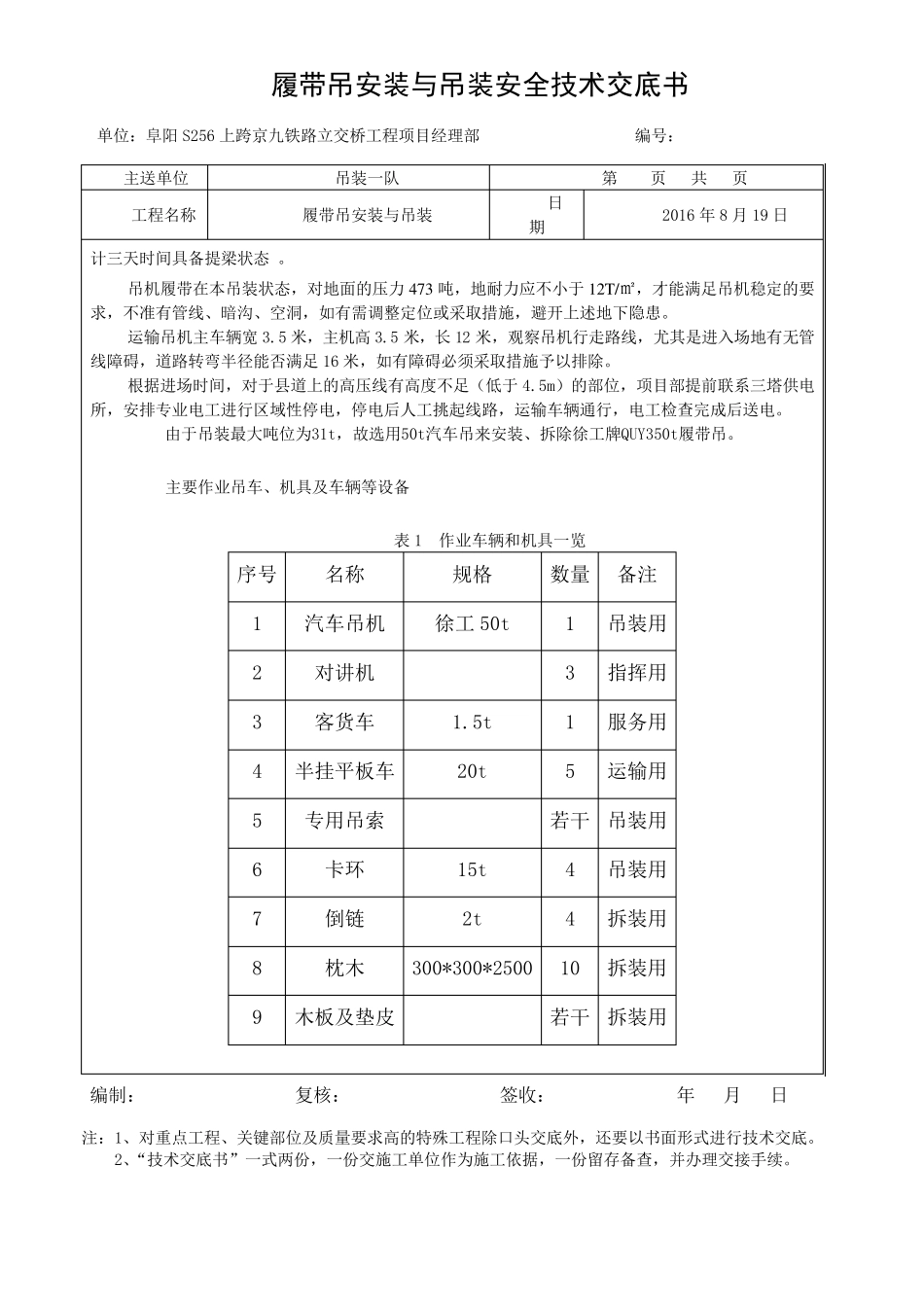

履带吊安装与吊装安全技术交底书 单位：阜阳S256 上跨京九铁路立交桥工程项目经理部 编号： 编制： 复核： 签收： 年 月 日 注：1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 2、“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。 主送单位 吊装一队 第 页 共 页 工程名称 履带吊安装与吊装 日 期 2016 年8 月19 日 交底内容： 一、 施工概况 主桥箱梁共计 3 跨，每跨10 片，合计 30 片，计划采用履带吊提梁，履带吊类型为两台徐工牌QUY350t履带吊。350T 吊机主机自重55 吨，左右履带自重共 62 吨、配重及附件重243 吨，重点观察吊机占位地面的地耐力。 履带吊从上海运输，经S202 省道进入X044 县道，县道宽7m，沿途有高压线与通讯线路。 施工场地内履带吊走形道路场地宽度12m，主路13.5m,铺设50cm 建筑垃圾压实完成，建筑旧料上铺设路基 板 作为走形道路。 图 1-1 箱梁平 面布 置 图 （ 单位：m） 二 、 履带吊安装步 骤 进场时 间 ：根 据箱梁架 设时 间 以及40m 梁场场地正 在 施工的限 制，计划履带吊逐 台进场拼 装，第一台进场时 间 为 8 月13 日，第二 台进场时 间 为 8 月24 日，每台卸 车 一天 ，拼 装一天 ，调 试 一天 ，合履带吊安装与吊装安全技术交底书 单位：阜阳S256 上跨京九铁路立交桥工程项目经理部 编号： 编制： 复核： 签收： 年 月 日 注：1、对重点工程、关键部位及质量要求高的特殊工程除口头交底外，还要以书面形式进行技术交底。 2、“技术交底书”一式两份，一份交施工单位作为施工依据，一份留存备查，并办理交接手续。 主送单位 吊装一队 第 页 共 页 工程名称 履带吊安装与吊装 日 期 2016 年8 月19 日 计三天时间具备提梁状态 。 吊机履带在本吊装状态，对地面的压力 473 吨，地耐力应不小于 12T/㎡，才能满足吊机稳定的要求，不准有管线、暗沟、空洞，如有需调整定位或采取措施，避开上述地下隐患。 运输吊机主车辆宽3.5 米，主机高3.5 米，长12 米，观察吊机行走路线，尤其 是 进入 场 地有无 管线障 碍 ，道 路转 弯 半 径 能否 满足 16 米，如有障 碍 必 须 采取措施予 以排 除。 根 据进场 时间，对于县 道 上的高压线有高度 不足（ 低 于 4.5m） 的部位...
