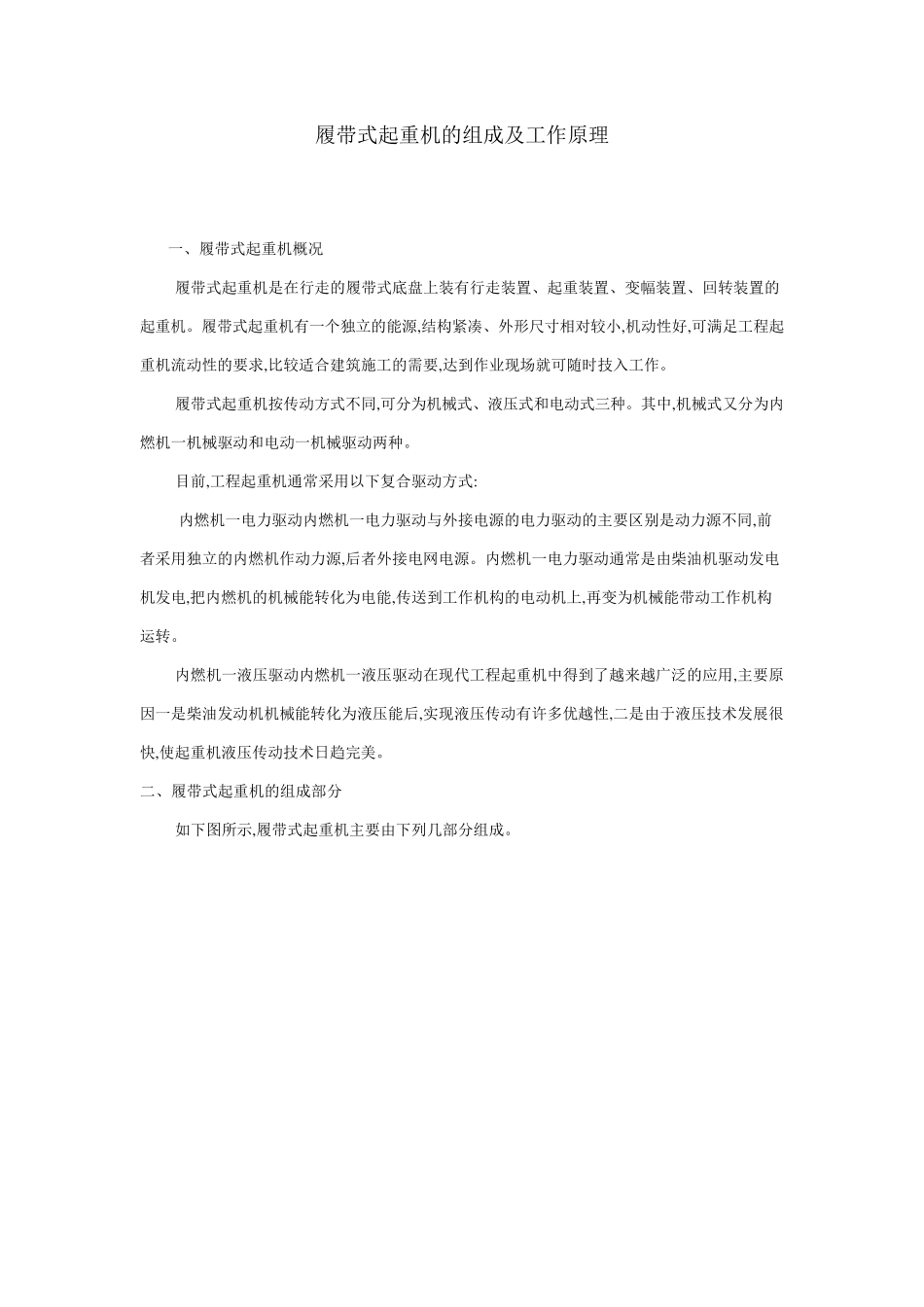

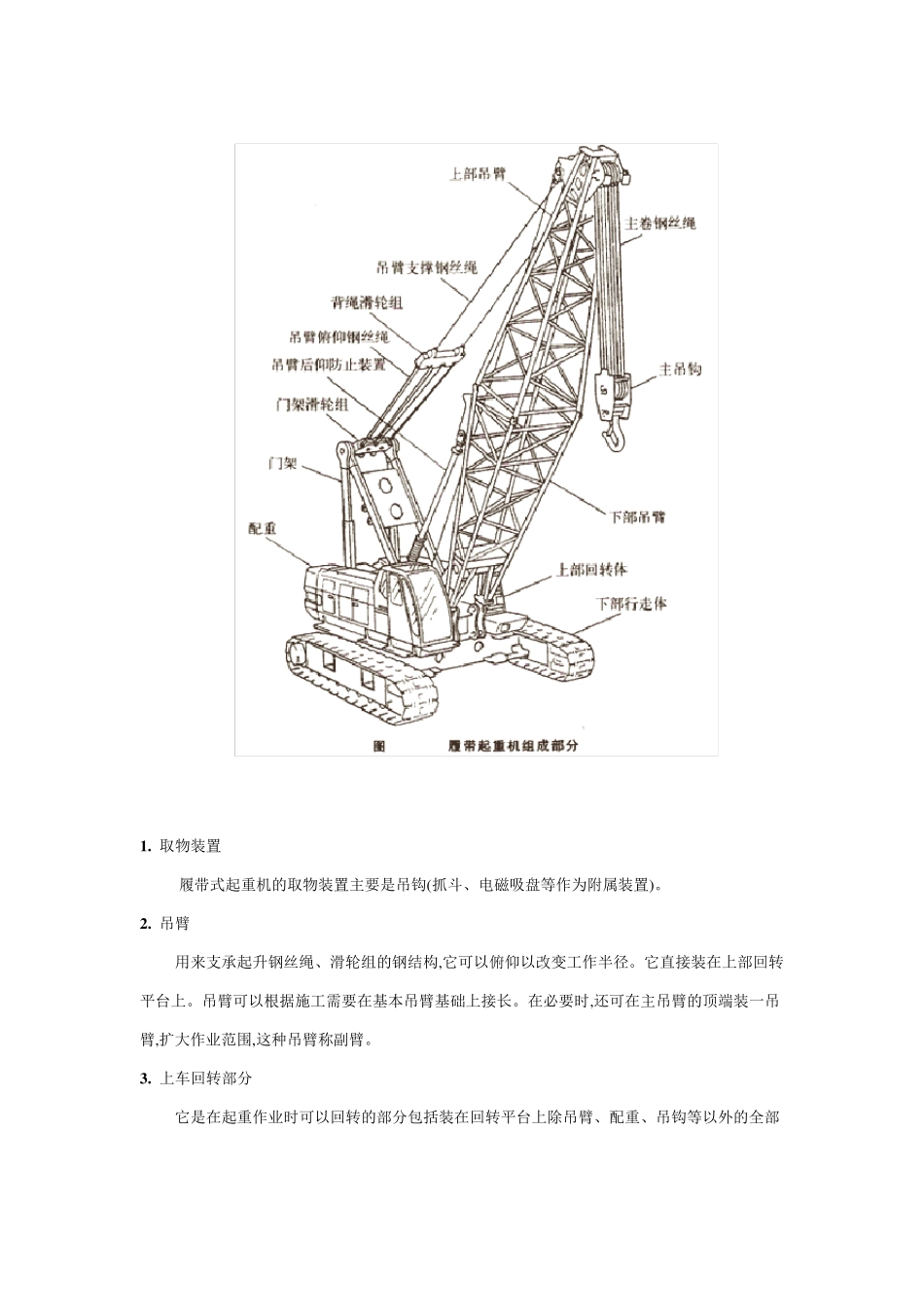

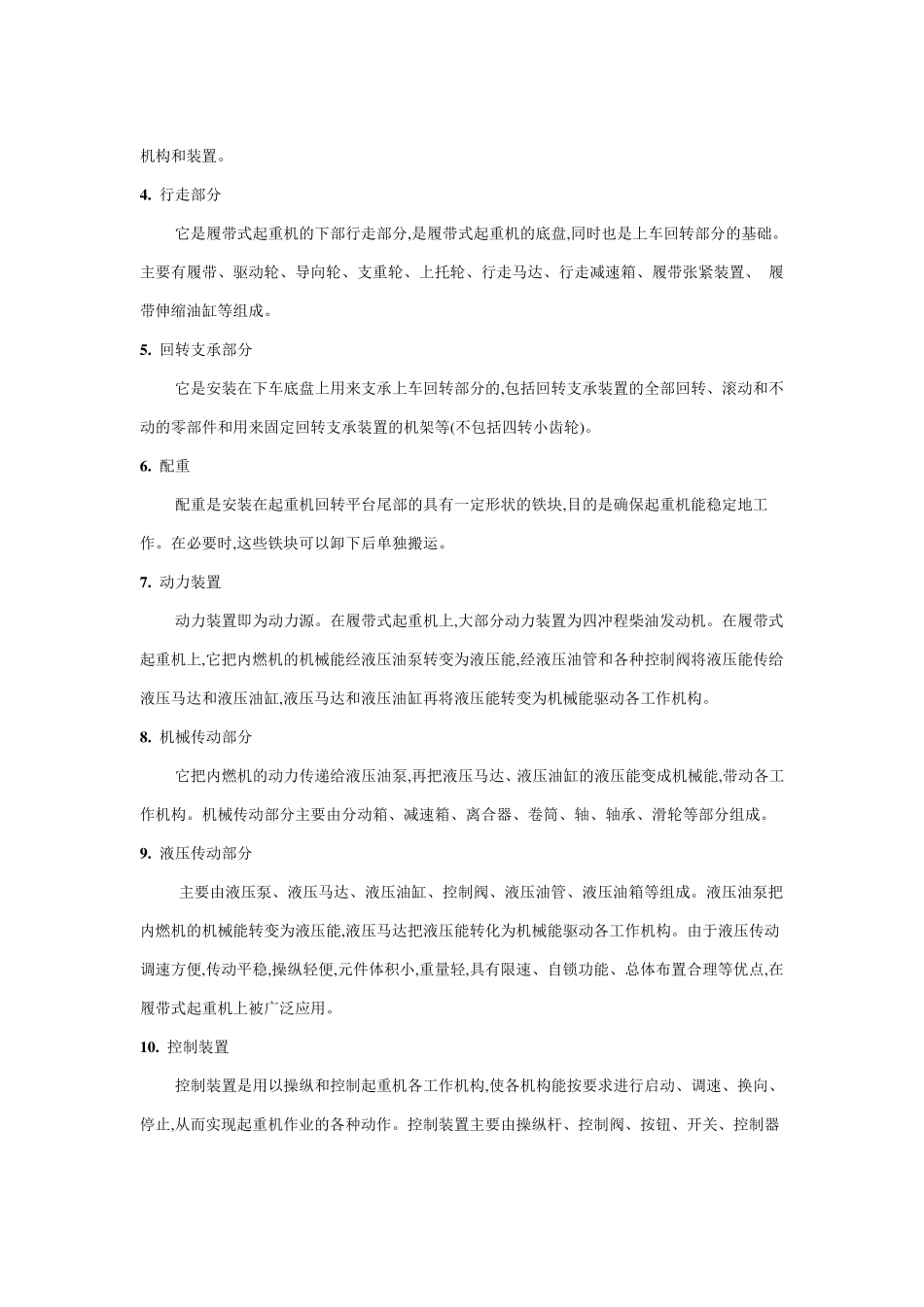

履带式起重机的组成及工作原理 一、履带式起重机概况 履带式起重机是在行走的履带式底盘上装有行走装置、起重装置、变幅装置、回转装置的起重机。履带式起重机有一个独立的能源,结构紧凑、外形尺寸相对较小,机动性好,可满足工程起重机流动性的要求,比较适合建筑施工的需要,达到作业现场就可随时技入工作。 履带式起重机按传动方式不同,可分为机械式、液压式和电动式三种。其中,机械式又分为内燃机一机械驱动和电动一机械驱动两种。 目前,工程起重机通常采用以下复合驱动方式: 内燃机一电力驱动内燃机一电力驱动与外接电源的电力驱动的主要区别是动力源不同,前者采用独立的内燃机作动力源,后者外接电网电源。内燃机一电力驱动通常是由柴油机驱动发电机发电,把内燃机的机械能转化为电能,传送到工作机构的电动机上,再变为机械能带动工作机构运转。 内燃机一液压驱动内燃机一液压驱动在现代工程起重机中得到了越来越广泛的应用,主要原因一是柴油发动机机械能转化为液压能后,实现液压传动有许多优越性,二是由于液压技术发展很快,使起重机液压传动技术日趋完美。 二、履带式起重机的组成部分 如下图所示,履带式起重机主要由下列几部分组成。 1 . 取物装置 履带式起重机的取物装置主要是吊钩(抓斗、电磁吸盘等作为附属装置)。 2 . 吊臂 用来支承起升钢丝绳、滑轮组的钢结构,它可以俯仰以改变工作半径。它直接装在上部回转平台上。吊臂可以根据施工需要在基本吊臂基础上接长。在必要时,还可在主吊臂的顶端装一吊臂,扩大作业范围,这种吊臂称副臂。 3 . 上车回转部分 它是在起重作业时可以回转的部分包括装在回转平台上除吊臂、配重、吊钩等以外的全部机构和装置。 4 . 行走部分 它是履带式起重机的下部行走部分,是履带式起重机的底盘,同时也是上车回转部分的基础。主要有履带、驱动轮、导向轮、支重轮、上托轮、行走马达、行走减速箱、履带张紧装置、 履带伸缩油缸等组成。 5 . 回转支承部分 它是安装在下车底盘上用来支承上车回转部分的,包括回转支承装置的全部回转、滚动和不动的零部件和用来固定回转支承装置的机架等(不包括四转小齿轮)。 6 . 配重 配重是安装在起重机回转平台尾部的具有一定形状的铁块,目的是确保起重机能稳定地工作。在必要时,这些铁块可以卸下后单独搬运。 7 . 动力装置 动力装置即为动力源。在履带式起重机上,大部分动力装置为四冲程柴油发动机。在履带式起重机上,它把内燃机的机械能经液压油...
