履带车辆设计计算说明

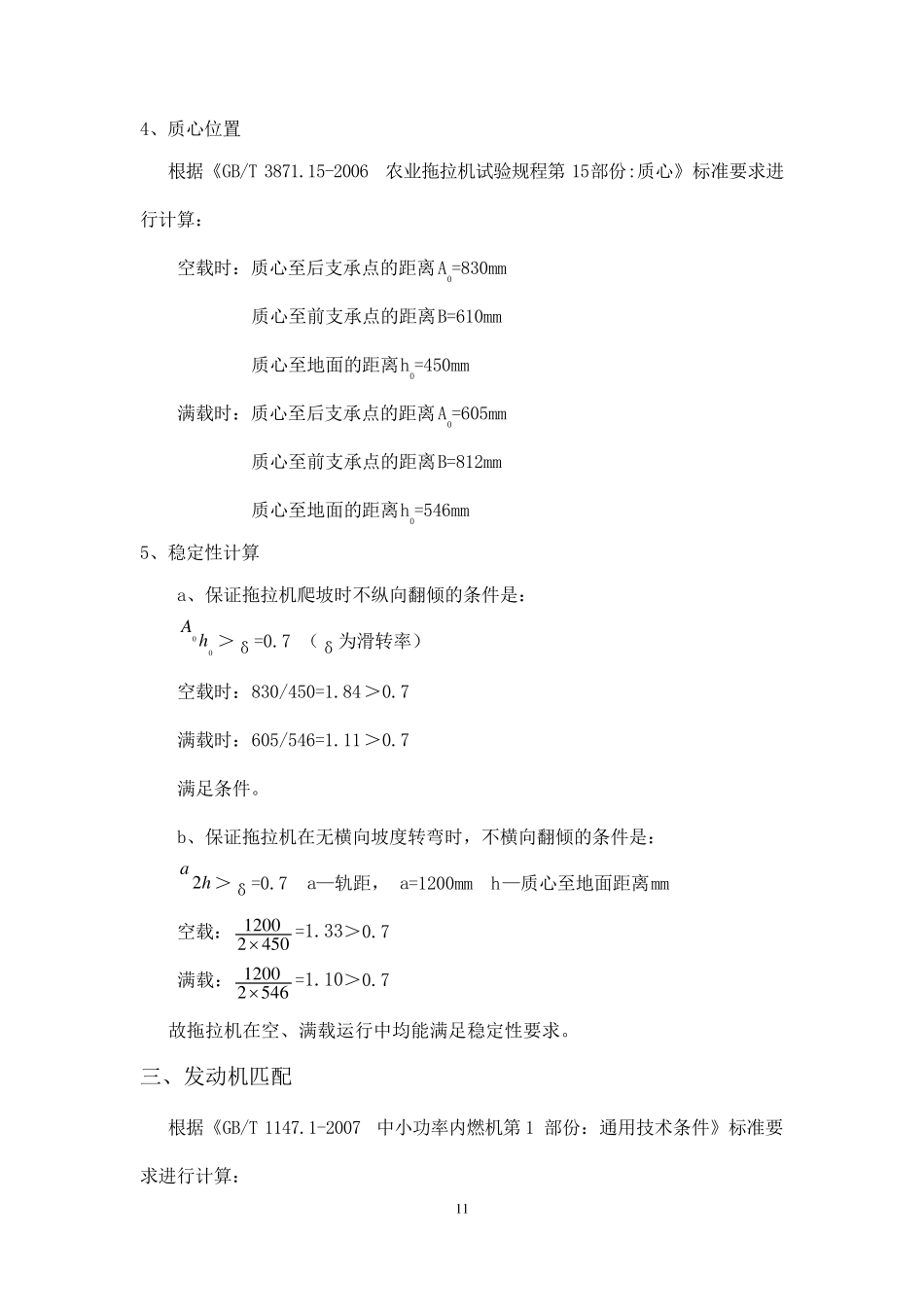

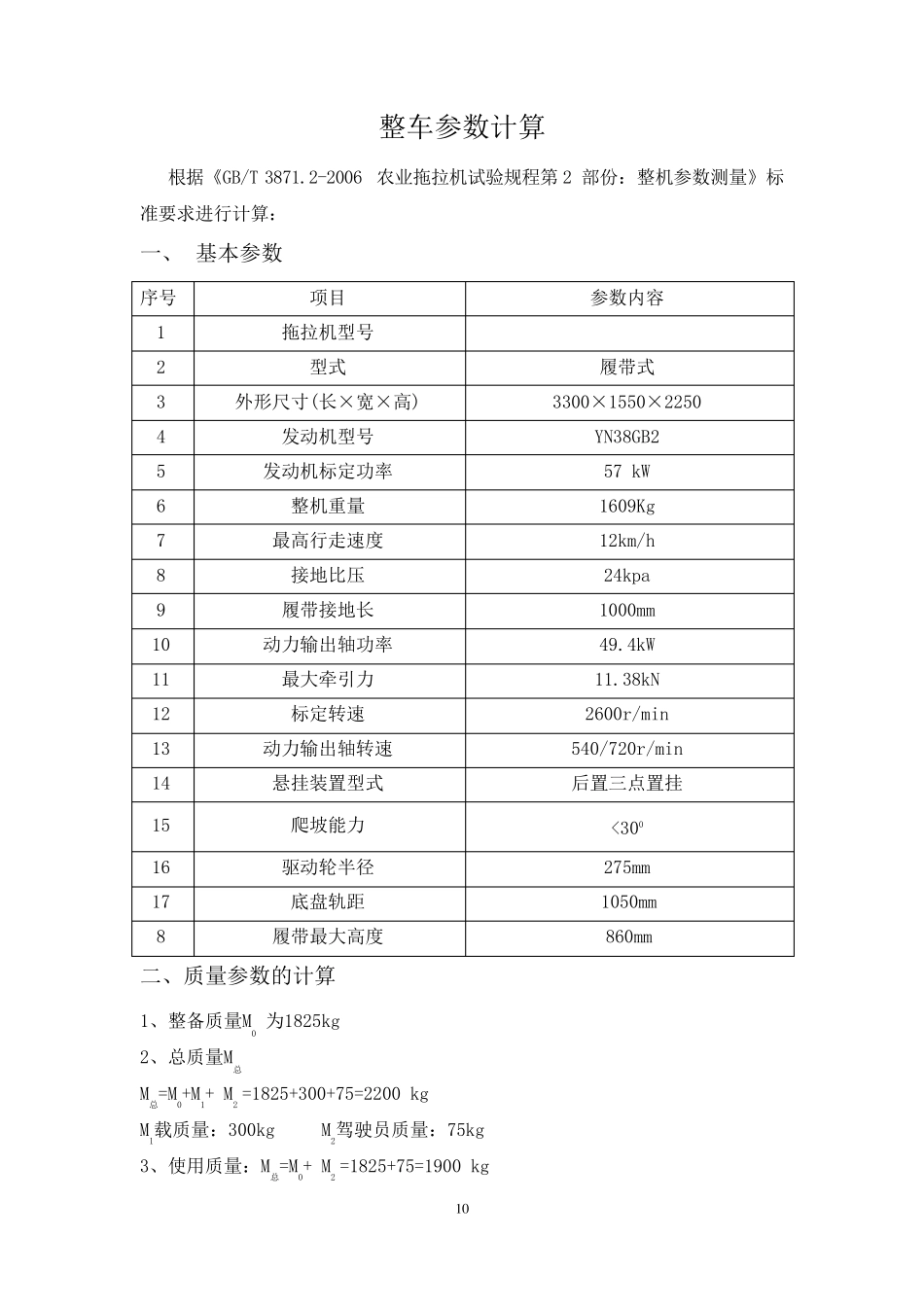

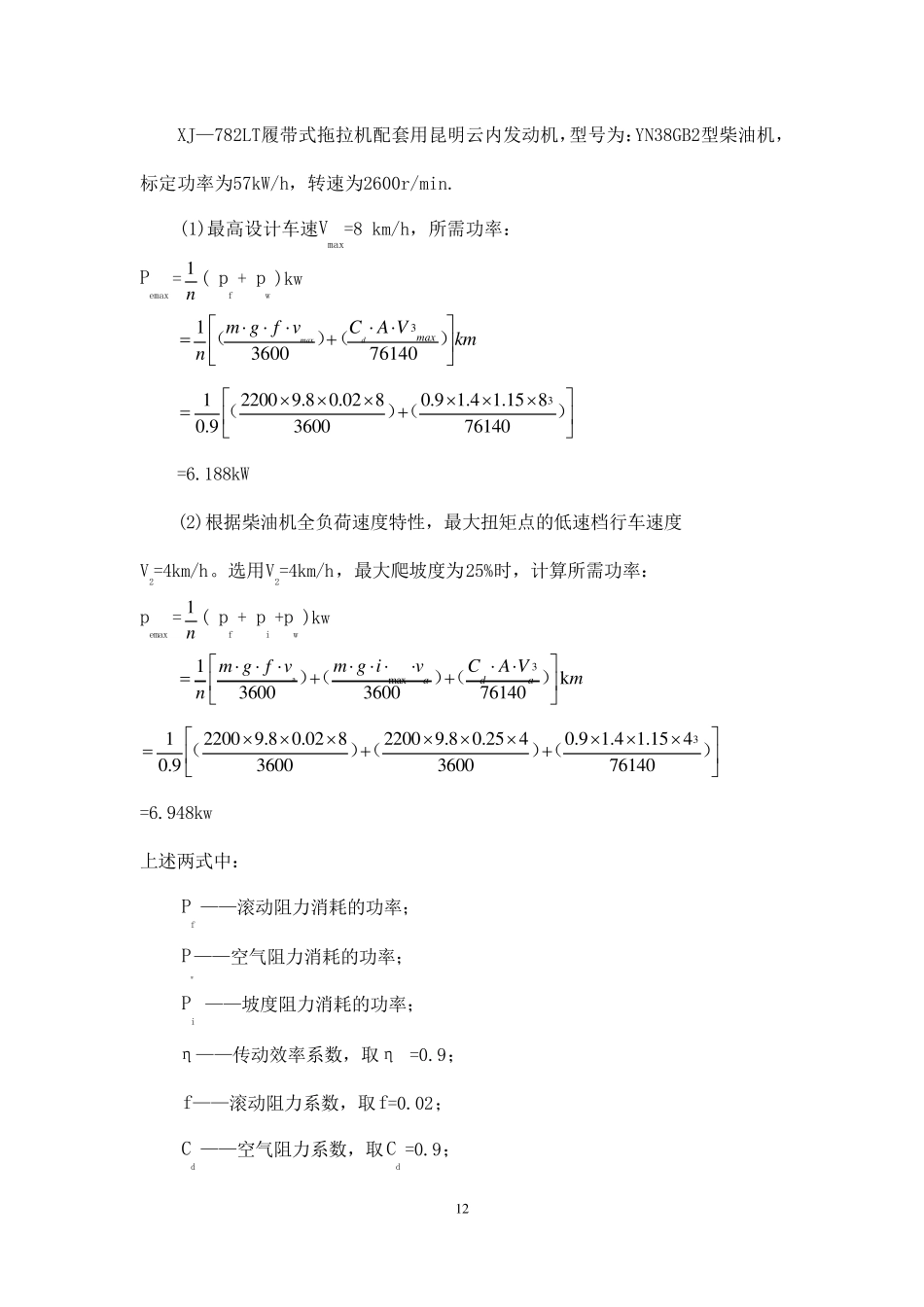

1 0 整车参数计算 根据《GB/T 3871.2-2006 农业拖拉机试验规程第2 部份：整机参数测量》标准要求进行计算： 一、 基本参数 序号 项目 参数内容 1 拖拉机型号 2 型式 履带式 3 外形尺寸(长×宽×高) 3300×1550×2250 4 发动机型号 YN38GB2 5 发动机标定功率 57 kW 6 整机重量 1609Kg 7 最高行走速度 12km/h 8 接地比压 24kpa 9 履带接地长 1000mm 10 动力输出轴功率 49.4kW 11 最大牵引力 11.38kN 12 标定转速 2600r/min 13 动力输出轴转速 540/720r/min 14 悬挂装置型式 后置三点置挂 15 爬坡能力 <300 16 驱动轮半径 275mm 17 底盘轨距 1050mm 8 履带最大高度 860mm 二、质量参数的计算 1、整备质量M0 为1825kg 2、总质量M总 M总=M0+M1+ M2 =1825+300+75=2200 kg M1载质量：300kg M2驾驶员质量：75kg 3、使用质量：M总=M0+ M2 =1825+75=1900 kg 1 1 4、质心位置 根据《GB/T 3871.15-2006 农业拖拉机试验规程第15部份:质心》标准要求进行计算： 空载时：质心至后支承点的距离A0=830mm 质心至前支承点的距离B=610mm 质心至地面的距离h0=450mm 满载时：质心至后支承点的距离A0=605mm 质心至前支承点的距离B=812mm 质心至地面的距离h0=546mm 5、稳定性计算 a、保证拖拉机爬坡时不纵向翻倾的条件是： 00 hA＞δ=0.7 （δ为滑转率） 空载时：830/450=1.84＞0.7 满载时：605/546=1.11＞0.7 满足条件。 b、保证拖拉机在无横向坡度转弯时，不横向翻倾的条件是： ha2＞δ=0.7 a—轨距， a=1200mm h—质心至地面距离mm 空载：1 2 0 024 5 0=1.33＞0.7 满载：1 2 0 025 4 6=1.10＞0.7 故拖拉机在空、满载运行中均能满足稳定性要求。 三、发动机匹配 根据《GB/T 1147.1-2007 中小功率内燃机第1 部份：通用技术条件》标准要求进行计算： 12 XJ—782LT履带式拖拉机配套用昆明云内发动机，型号为：YN38GB2型柴油机，标定功率为57kW/h，转速为2600r/min. (1)最高设计车速Vmax=8 km/h，所需功率： Pemax = n1 ( pf + pw )kw mkVACvfgmnmaxdmax）（）（76140360013 312200 9.8 0.02 80.9 1.4 1.15 80.9360076140（）（） =6.188kW (2)根据柴油机全负荷速度特性，最大扭矩点的低速档行车速度V2=4km/h。选用V2=4km/h，最大爬坡度为25%时，计算所需功率...
