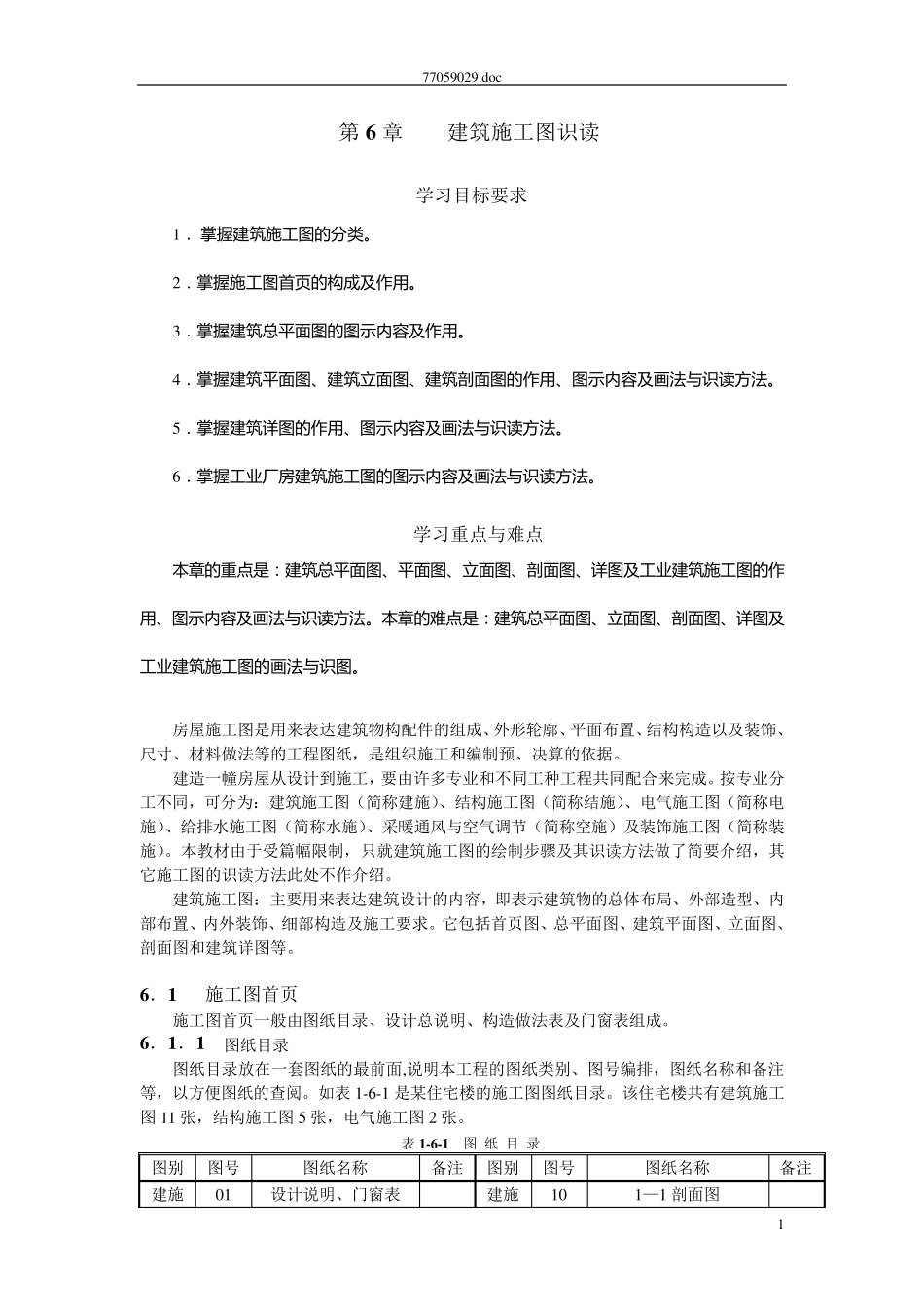

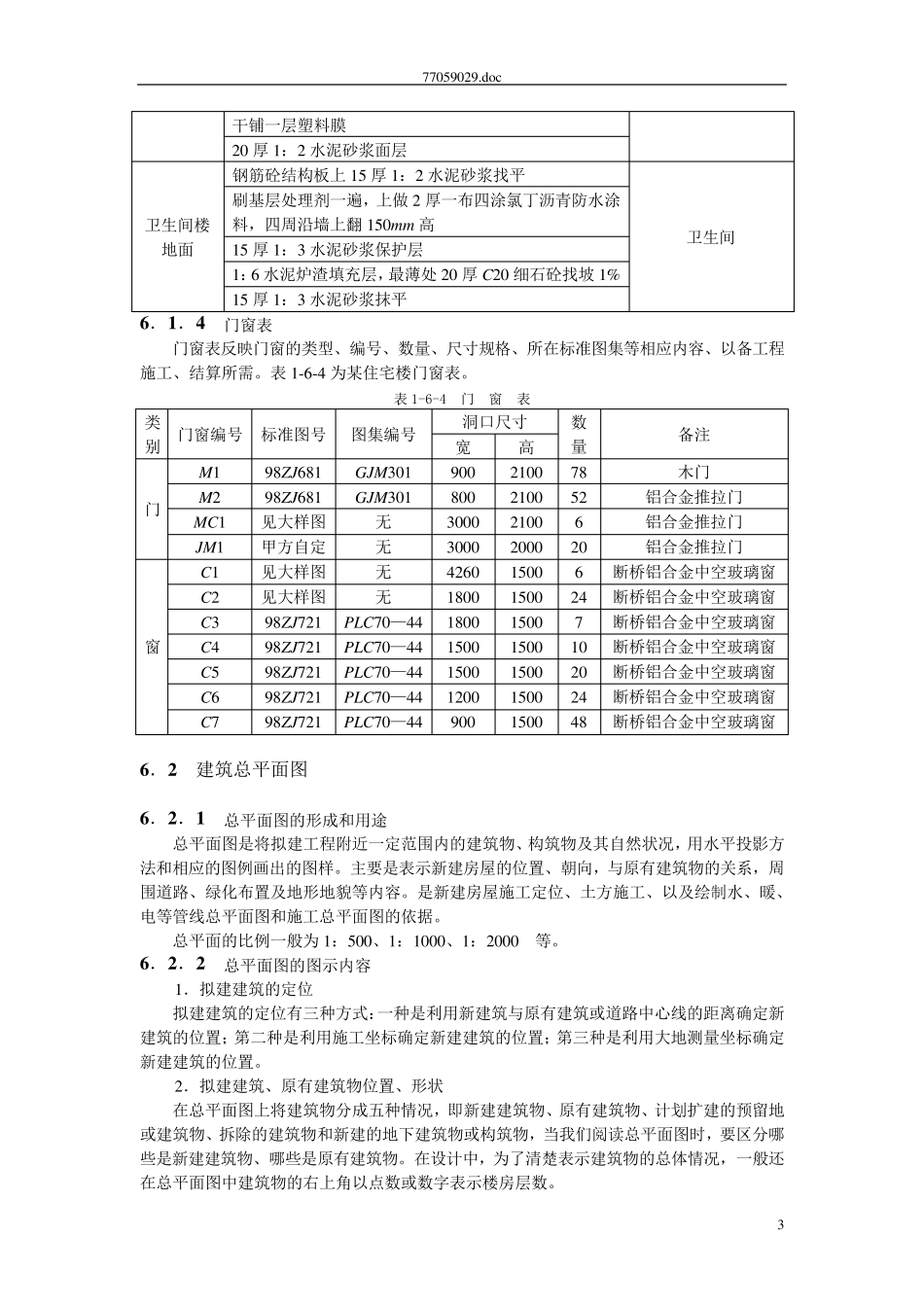

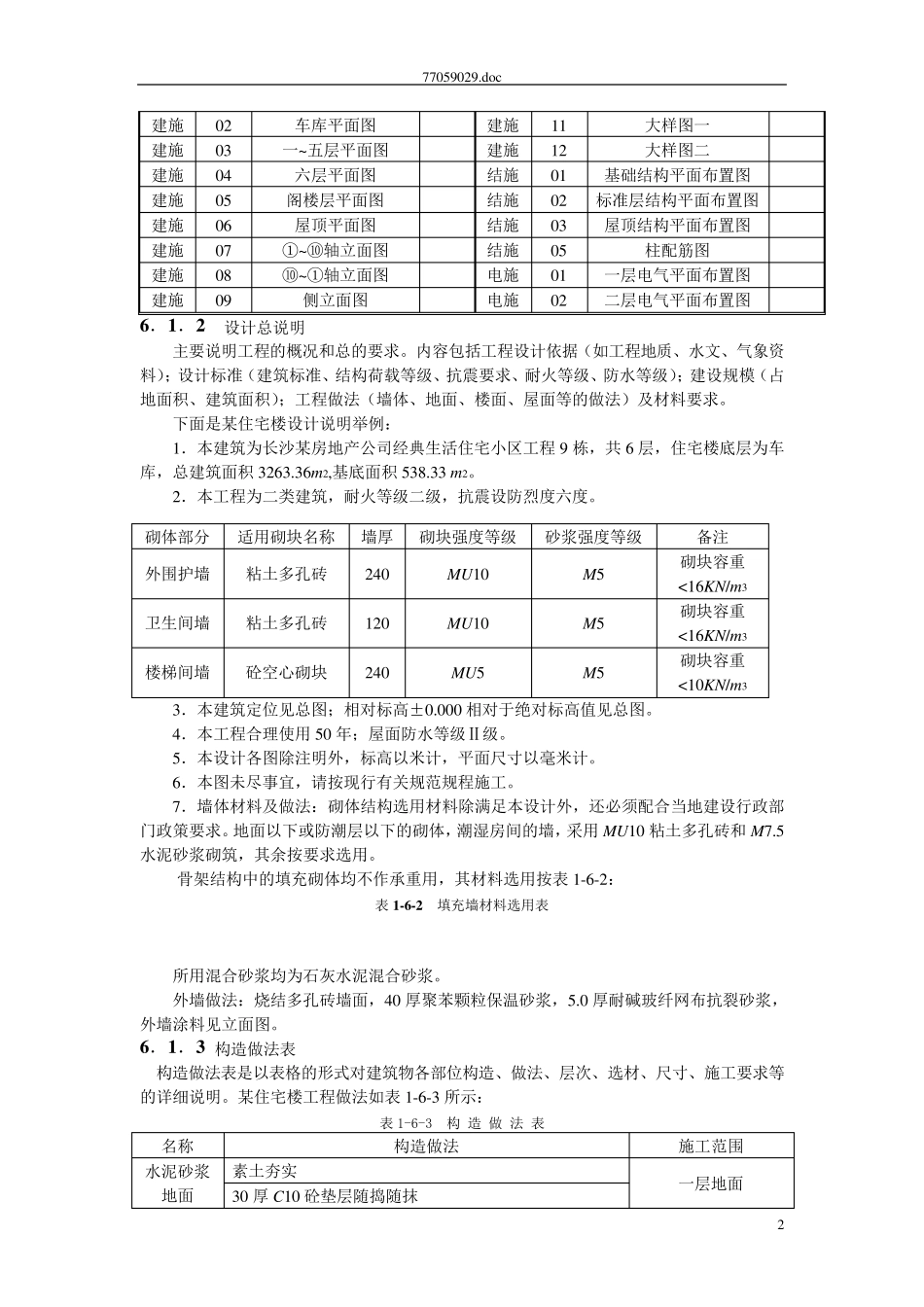

77059029.doc 1 第 6 章 建筑施工图识读 学习目标要求 1. 掌 握 建 筑 施 工 图 的 分 类 。 2. 掌 握 施 工 图 首 页 的 构 成 及 作 用 。 3. 掌 握 建 筑 总 平 面 图 的 图 示 内 容 及 作 用 。 4. 掌 握 建 筑 平 面 图 、建 筑 立面 图 、建 筑 剖面 图 的 作 用 、图 示 内 容 及 画法与识读方法。 5. 掌 握 建 筑 详图 的 作 用 、图 示 内 容 及 画法与识读方法。 6. 掌 握 工 业厂房建 筑 施 工 图 的 图 示 内 容 及 画法与识读方法。 学习重点与难点 本章的 重点是:建 筑 总 平 面 图 、平 面 图 、立面 图 、剖面 图 、详图 及 工 业建 筑 施 工 图 的 作用 、图 示 内 容 及 画法与识读方法。 本章的 难点是:建 筑 总 平 面 图 、立面 图 、剖面 图 、详图 及工 业建 筑 施 工 图 的 画法与识图 。 房屋施工图是用来表达建筑物构配件的组成、外形轮廓、平面布置、结构构造以及装饰、尺寸、材料做法等的工程图纸,是组织施工和编制预、决算的依据。 建造一幢房屋从设计到施工,要由许多专业和不同工种工程共同配合来完成。按专业分工不同,可分为:建筑施工图(简称建施)、结构施工图(简称结施)、电气施工图(简称电施)、给排水施工图(简称水施)、采暖通风与空气调节(简称空施)及装饰施工图(简称装施)。本教材由于受篇幅限制,只就建筑施工图的绘制步骤及其识读方法做了简要介绍,其它施工图的识读方法此处不作介绍。 建筑施工图:主要用来表达建筑设计的内容,即表示建筑物的总体布局、外部造型、内部布置、内外装饰、细部构造及施工要求。它包括首页图、总平面图、建筑平面图、立面图、剖面图和建筑详图等。 6 .1 施工图首页 施工图首页一般由图纸目录、设计总说明、构造做法表及门窗表组成。 6 .1 .1 图纸目录 图纸目录放在一套图纸的最前面,说明本工程的图纸类别、图号编排,图纸名称和备注等,以方便图纸的查阅。如表 1-6-1 是某住宅楼的施工图图纸目录。该住宅楼共有建筑施工图 11 张,结构施工图 5 张,电气施工图 2 张。 表 1 -6 -1 图 纸 目 录 图别 图号 图纸名称 备注 图别 图号 图纸名称 备注 建施 01 设计说明、门窗表 建施 10 1—1 剖面图 77059029.doc 2 建施 02 车库平面...
