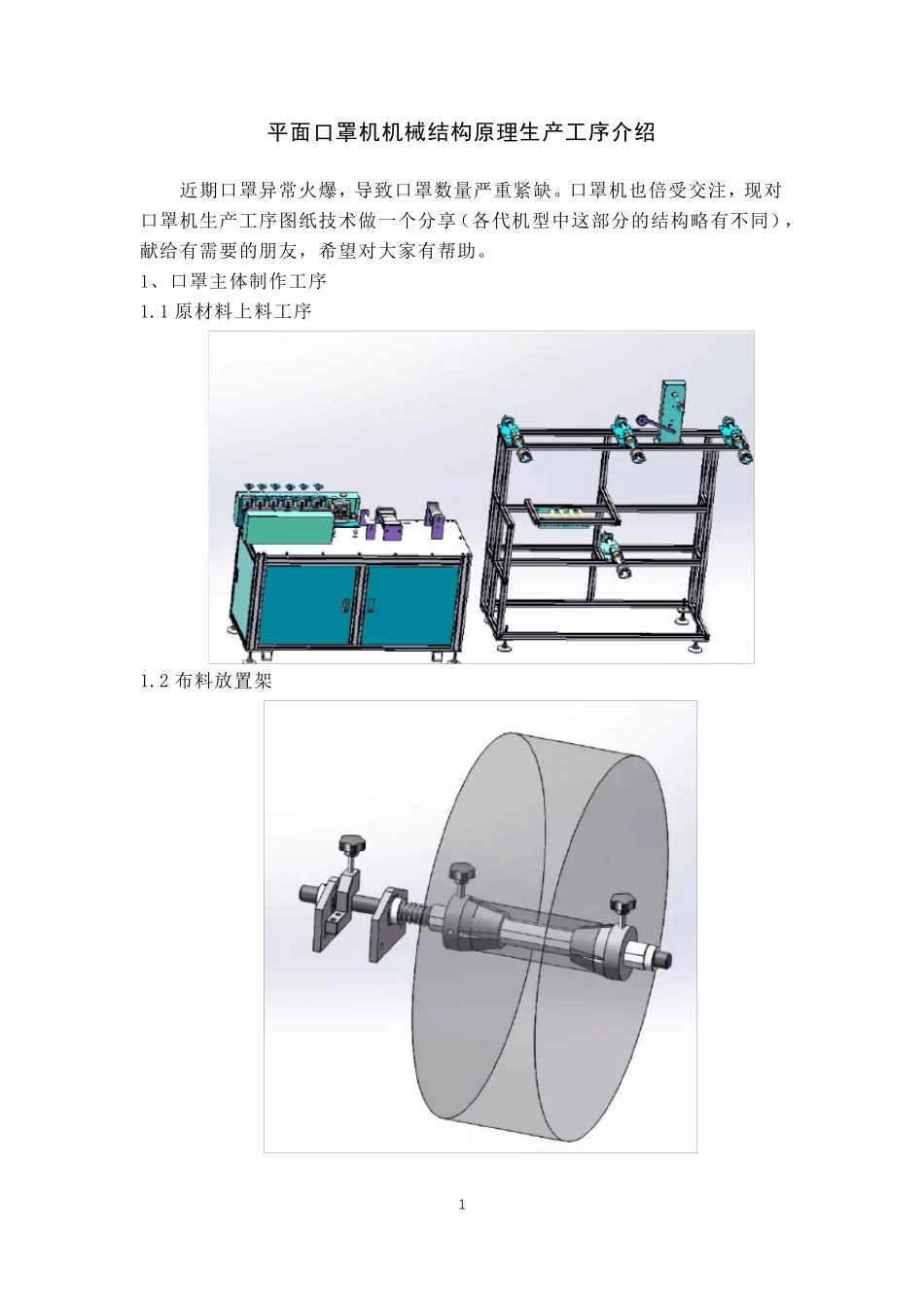

1 平面口罩机机械结构原理生产工序介绍 近期口罩异常火爆,导致口罩数量严重紧缺。口罩机也倍受交注,现对口罩机生产工序图纸技术做一个分享(各代机型中这部分的结构略有不同),献给有需要的朋友,希望对大家有帮助。 1、口罩主体制作工序 1.1 原材料上料工序 1.2 布料放置架 2 2、口罩主体处理工序 2、工序中的机构分析 2.1 整个工序,除分离输送带部分,只有一个驱动电机,每个运动滚筒的动力都来自这个电机,而中间动力的传递都是通过链轮链条、齿轮等传动机构。 3 2.2 褶皱 鼻梁线切断工序 褶皱成形要注意布料放置架与双刀旋切的水平校准问题,很容易产生褶皱不在中心 进料跑偏等问题,工序中的鼻梁线的驱动,切断原理为滚切,切断同时布料完成一侧的折边,具体看下图: 3、主体分料工序 4 3.1、分料机构 因为前面的工序效率比较高,为了生产速度匹配,就用了一拖二的方式,而这个工序就是用来分配前道工序过来的口罩主体。 图中 3 个红色的是口罩主体,上一道工序会将口罩主体送入中间位置,然后由两侧的拨杆分别将口罩主体,依序的拨入左右两侧,推料气缸再将口罩主体推入输送带。 4、耳带熔接/折叠 因为耳带熔接/折叠工序-1 和-2 是一样的,所以这里就只分析一个。 一、工作顺序 1、口罩主体从上一道工序,输送到入料处,跟随步进式输送线前进; 2、经过耳带熔接机构,将耳带熔接在口罩主体上; 3、经过耳带折叠机构,将耳带向内折叠;(这个机构就是我前面提到的,比外耳式多的一道工序) 5 4、完成的口罩进入码垛机构,然后每码垛 10 个,放到下料输送带,再由人工取走。 二、机构分析 1、步进式输送线 其实输送线很普通,主要是想说一下它固定载具的方式: 2、耳带熔接机构 6 1)先说一下这个机构的具体动作顺序 输送线将口罩主体输送到口罩停止位 → 耳带处理机构,将耳带放置在口罩两端 ; → 压紧机构下压 ; → 超声波熔接机工作,将耳带熔接在口罩上; →完成。 2)还是惯例,说一下值得一说的机构 估计这一个机构,大家最感兴趣的就是,耳带是怎么截取并放到口罩上的。先说一下,口罩左右两侧的耳带处理机构是对称的,所以原理是一样的。 下面看详细的图: → 耳带从上面的耳带卷下来后,从耳带出口出来; → 最右侧的笔形气缸驱动拉耳带夹子,夹住耳带出来; → 耳带两端夹子,夹住耳带; → 剪刀将耳带剪断,耳带两端夹子将耳带两端放置到位; 7 → 执行...
