无砟轨道整体道床施工技术交底

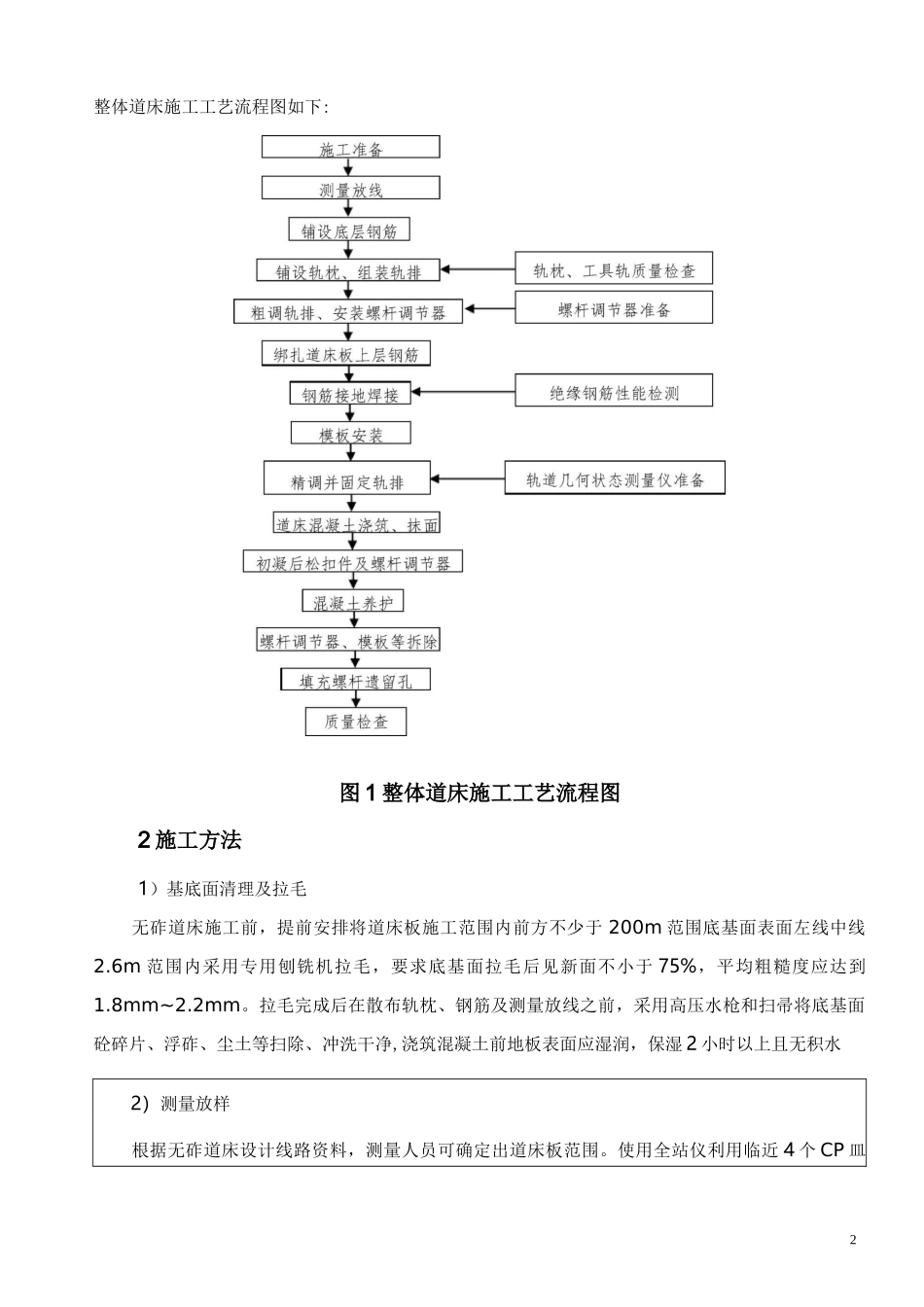

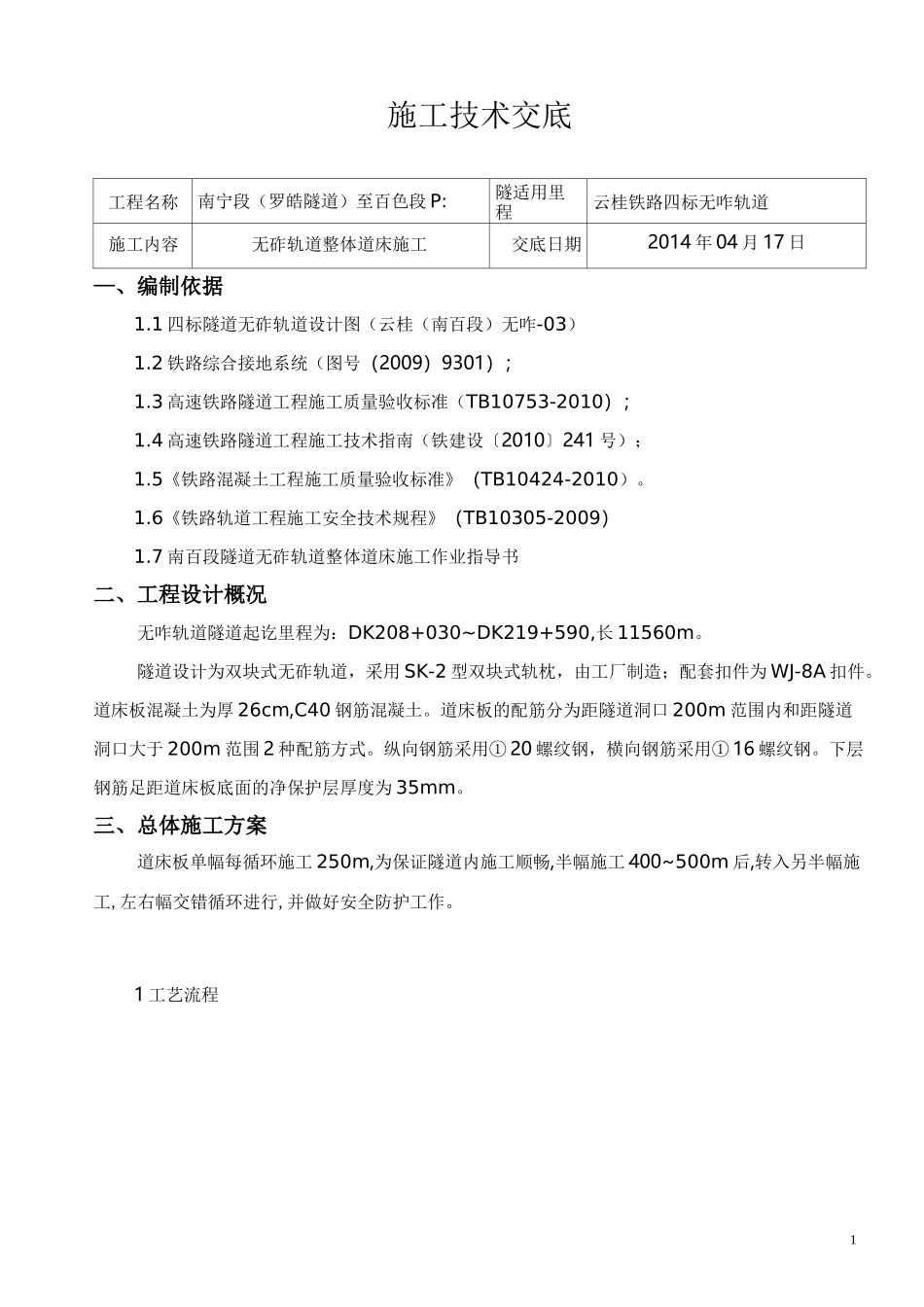

无砟轨道整体道床施工技术交底_第1页
1/24
无砟轨道整体道床施工技术交底_第2页
2/24

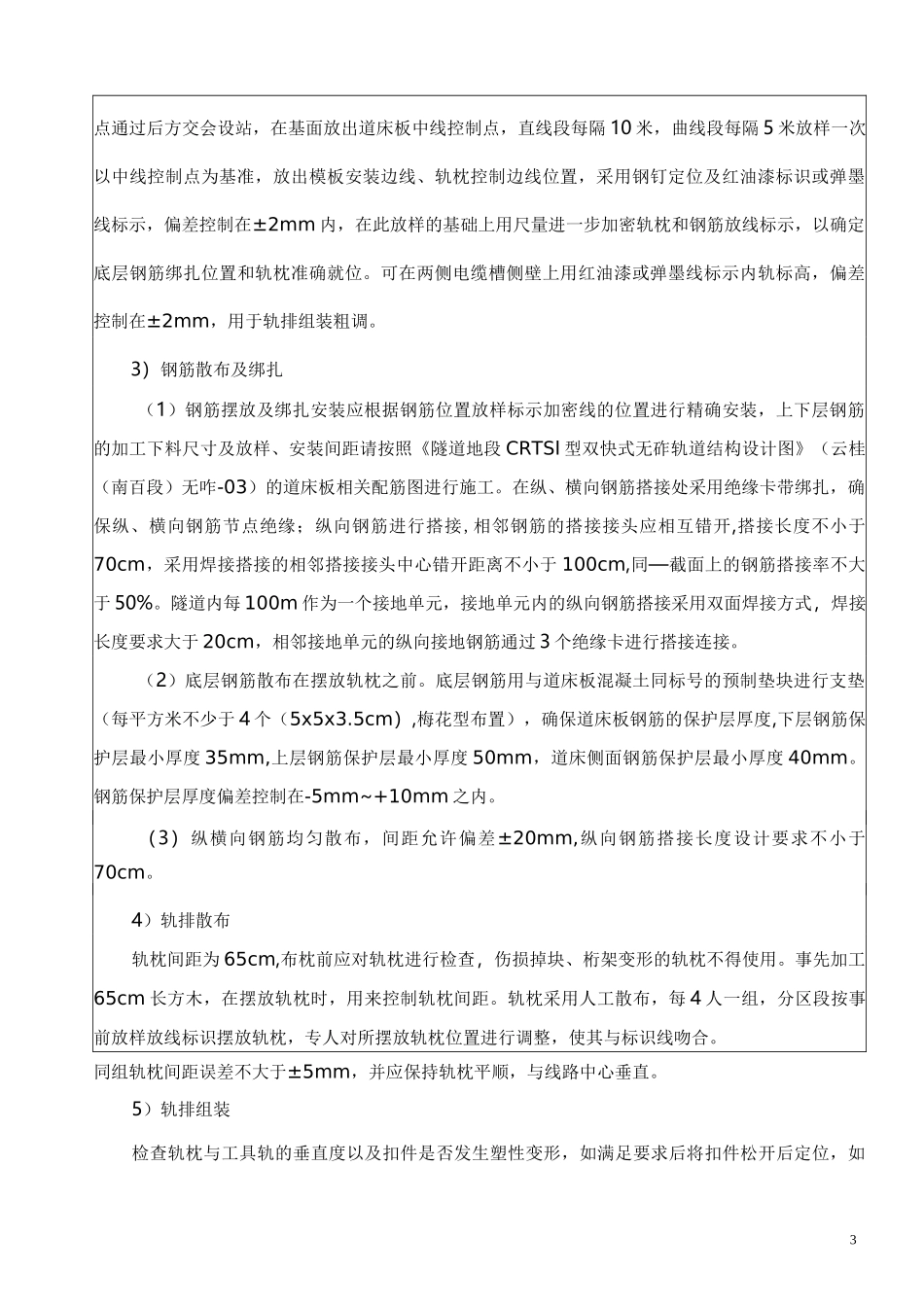

无砟轨道整体道床施工技术交底_第3页
3/24
1施工技术交底工程名称南宁段(罗皓隧道)至百色段 P:隧适用里程云桂铁路四标无咋轨道施工内容无砟轨道整体道床施工交底日期2014 年 04 月 17 日—、编制依据1.1 四标隧道无砟轨道设计图(云桂(南百段)无咋-03)1.2 铁路综合接地系统(图号(2009)9301);1.3 高速铁路隧道工程施工质量验收标准(TB10753-2010);1.4 高速铁路隧道工程施工技术指南(铁建设〔2010〕241 号);1.5《铁路混凝土工程施工质量验收标准》(TB10424-2010)。1.6《铁路轨道工程施工安全技术规程》(TB10305-2009)1.7 南百段隧道无砟轨道整体道床施工作业指导书二、工程设计概况无咋轨道隧道起讫里程为:DK208+030~DK219+590,长 11560m。隧道设计为双块式无砟轨道,采用 SK-2 型双块式轨枕,由工厂制造;配套扣件为 WJ-8A 扣件。道床板混凝土为厚 26cm,C40 钢筋混凝土。道床板的配筋分为距隧道洞口 200m 范围内和距隧道洞口大于 200m 范围 2 种配筋方式。纵向钢筋采用① 20 螺纹钢,横向钢筋采用① 16 螺纹钢。下层钢筋足距道床板底面的净保护层厚度为 35mm。三、总体施工方案道床板单幅每循环施工 250m,为保证隧道内施工顺畅,半幅施工 400~500m 后,转入另半幅施工,左右幅交错循环进行,并做好安全防护工作。1 工艺流程2整体道床施工工艺流程图如下:图 1 整体道床施工工艺流程图2 施工方法1)基底面清理及拉毛无砟道床施工前,提前安排将道床板施工范围内前方不少于 200m 范围底基面表面左线中线2.6m 范围内采用专用刨铣机拉毛,要求底基面拉毛后见新面不小于 75%,平均粗糙度应达到1.8mm~2.2mm。拉毛完成后在散布轨枕、钢筋及测量放线之前,采用高压水枪和扫帚将底基面砼碎片、浮砟、尘土等扫除、冲洗干净,浇筑混凝土前地板表面应湿润,保湿 2 小时以上且无积水2)测量放样根据无砟道床设计线路资料,测量人员可确定出道床板范围。使用全站仪利用临近 4 个 CP 皿3点通过后方交会设站,在基面放出道床板中线控制点,直线段每隔 10 米,曲线段每隔 5 米放样一次以中线控制点为基准,放出模板安装边线、轨枕控制边线位置,采用钢钉定位及红油漆标识或弹墨线标示,偏差控制在±2mm 内,在此放样的基础上用尺量进一步加密轨枕和钢筋放线标示,以确定底层钢筋绑扎位置和轨枕准确就位。可在两侧电缆槽侧壁上用红油漆或弹墨线标示内轨标高,偏差控制在±2mm,用于轨排组装粗调。3)钢筋散布及绑扎(1)钢筋摆放及绑扎安装...
