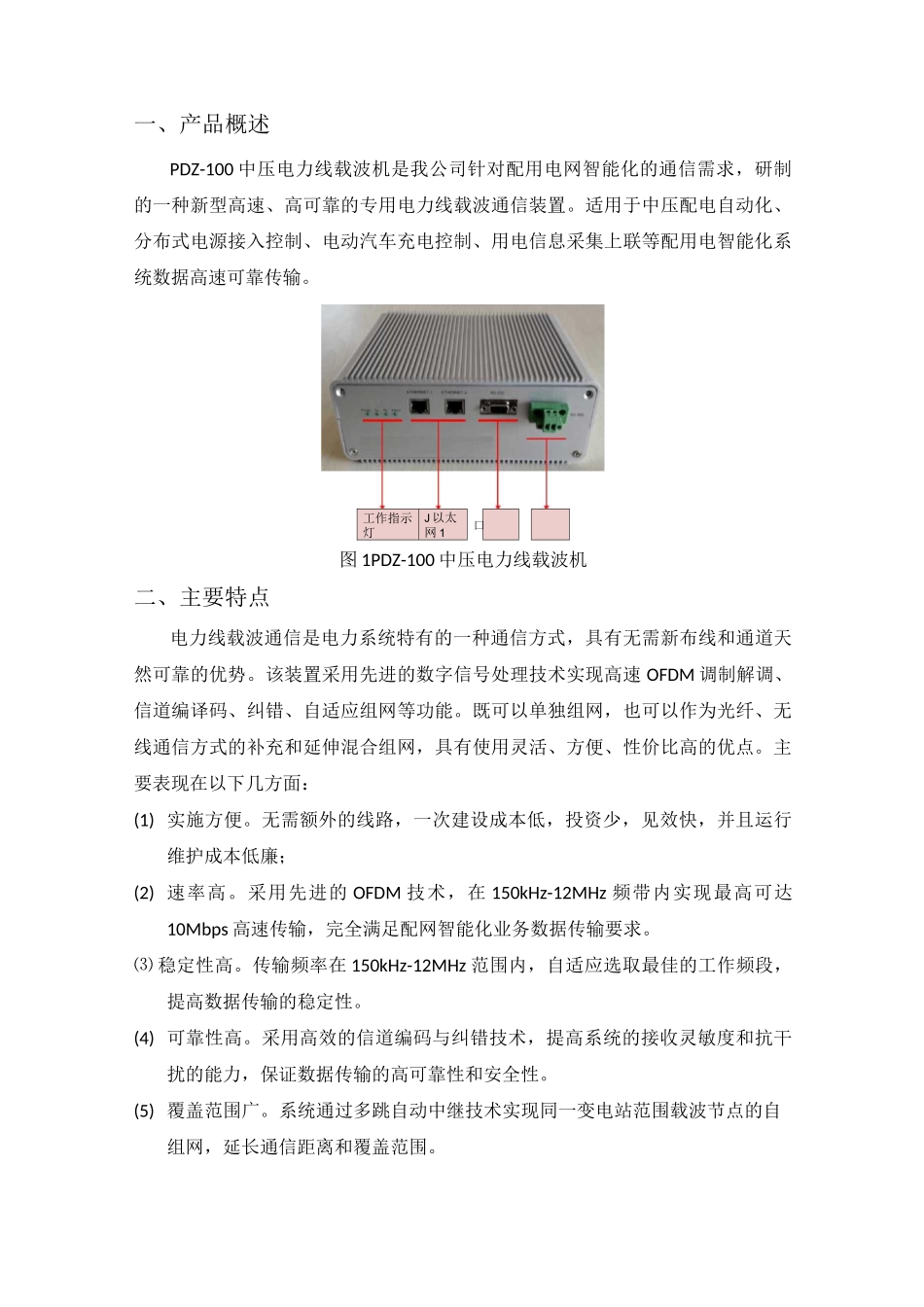

PDZ-100 中压电力线载波机一、产品概述PDZ-100 中压电力线载波机是我公司针对配用电网智能化的通信需求，研制的一种新型高速、高可靠的专用电力线载波通信装置。适用于中压配电自动化、分布式电源接入控制、电动汽车充电控制、用电信息采集上联等配用电智能化系统数据高速可靠传输。工作指示灯J 以太网 1口图 1PDZ-100 中压电力线载波机二、主要特点电力线载波通信是电力系统特有的一种通信方式，具有无需新布线和通道天然可靠的优势。该装置采用先进的数字信号处理技术实现高速 OFDM 调制解调、信道编译码、纠错、自适应组网等功能。既可以单独组网，也可以作为光纤、无线通信方式的补充和延伸混合组网，具有使用灵活、方便、性价比高的优点。主要表现在以下几方面：(1) 实施方便。无需额外的线路，一次建设成本低，投资少，见效快，并且运行维护成本低廉；(2) 速率高。采用先进的 OFDM 技术，在 150kHz-12MHz 频带内实现最高可达10Mbps 高速传输，完全满足配网智能化业务数据传输要求。⑶ 稳定性高。传输频率在 150kHz-12MHz 范围内，自适应选取最佳的工作频段，提高数据传输的稳定性。(4) 可靠性高。采用高效的信道编码与纠错技术，提高系统的接收灵敏度和抗干扰的能力，保证数据传输的高可靠性和安全性。(5) 覆盖范围广。系统通过多跳自动中继技术实现同一变电站范围载波节点的自组网，延长通信距离和覆盖范围。耦合电路（6）业务接口丰畐。提供标准通信接口（RS-232、RS-485 和以太网口）与配用电业务终端设备连接，具有完全的开放性和兼容性。三、功能描述PDZ-100 中压电力线载波机的工作原理如下图 2 所示，由耦合电路、模拟板和数字板组成。模拟板主要功能是模拟前端负责数模信号转换、信号滤波以及信号放大功能数字板上 DSP/FPGA 芯片主要完成信道的编译码、OFDM 调制解调等物理层功能；ARM 芯片的主要功能是控制物理层数据的收发、多址接入方式的选择、流量控制、快速组网策略等协议处理。四、技术指标1. 适用范围：35Kv、10Kv 电压等级配电线路数据传输2. 发射功率：W2W3. 传输带宽：150kHz-12MHz4. 传输速率：1Okbps-1OMbps 自适应5. 接收灵敏度：±100uV6. 接收信噪比：＜3dBm7. 通信方式：半双工通信、透明传输8. 误码率：误码率＜10-59. 通信距离（单跳）：架空线±2km,地埋±0.5km10. 标称阻抗：75Q11. 通信接口：RS232、RS485、以太网口12. 尺寸：220mmx160mmx72mm（长*宽*高）图 2 ...
