测绘产品验收报告

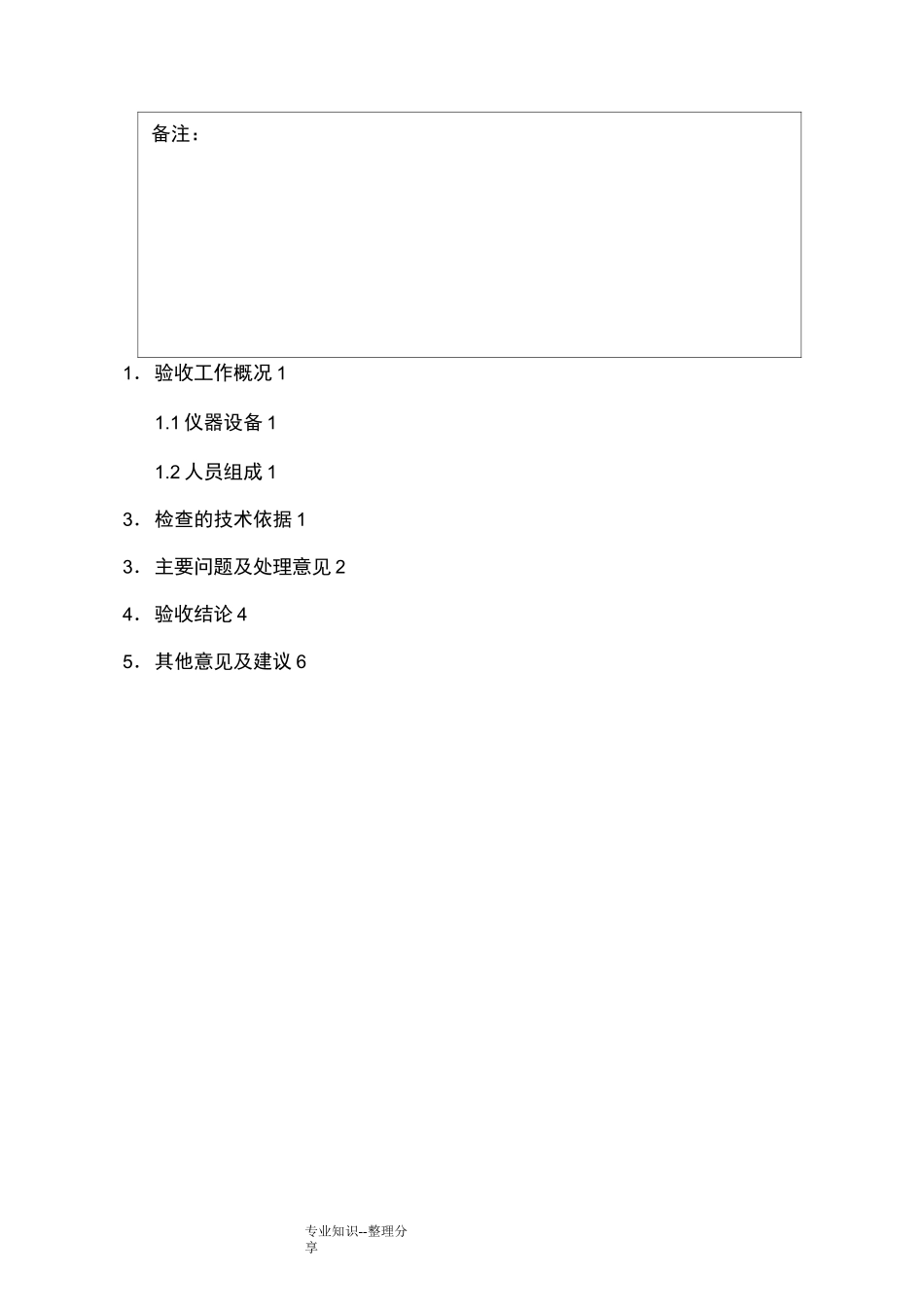

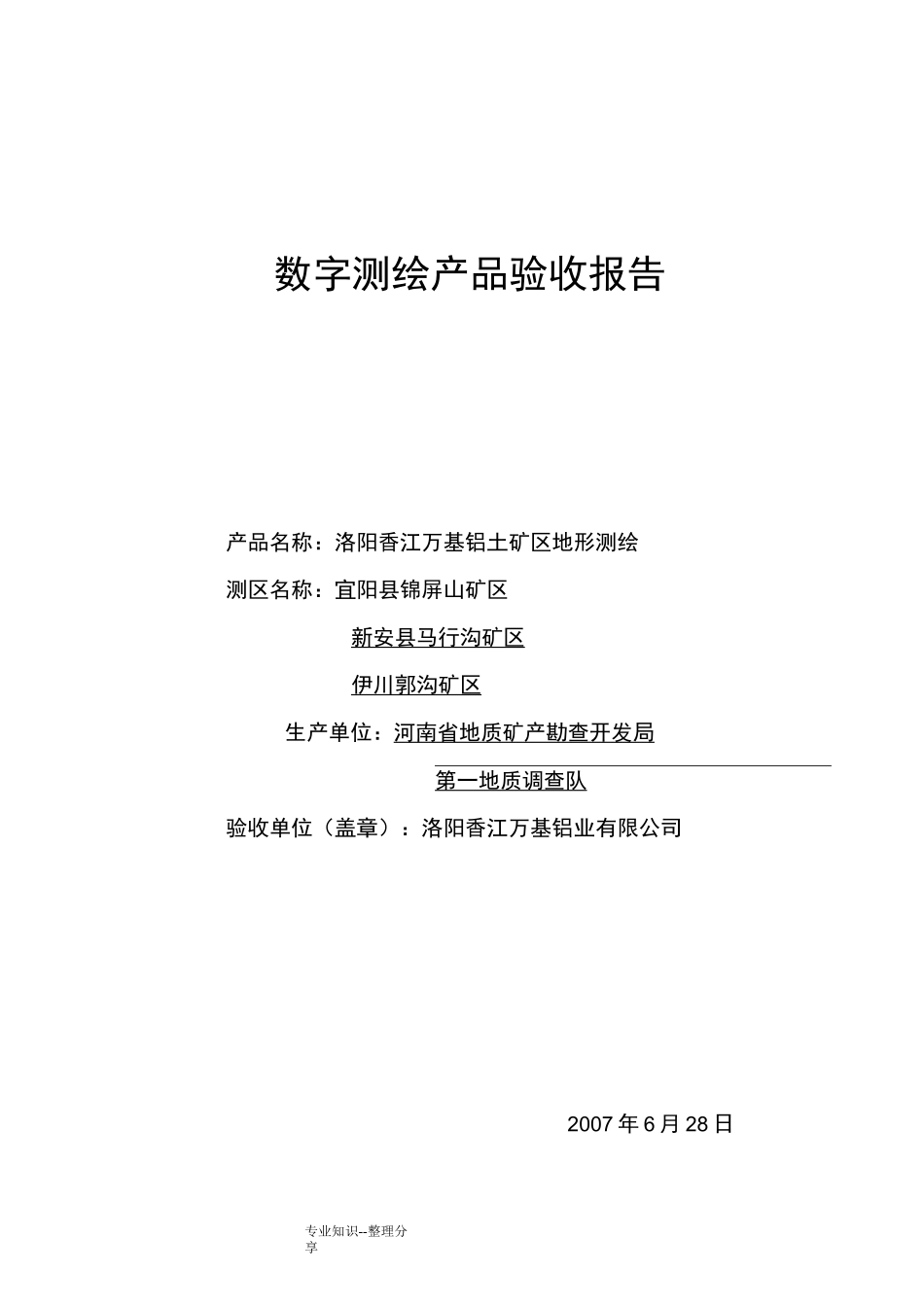

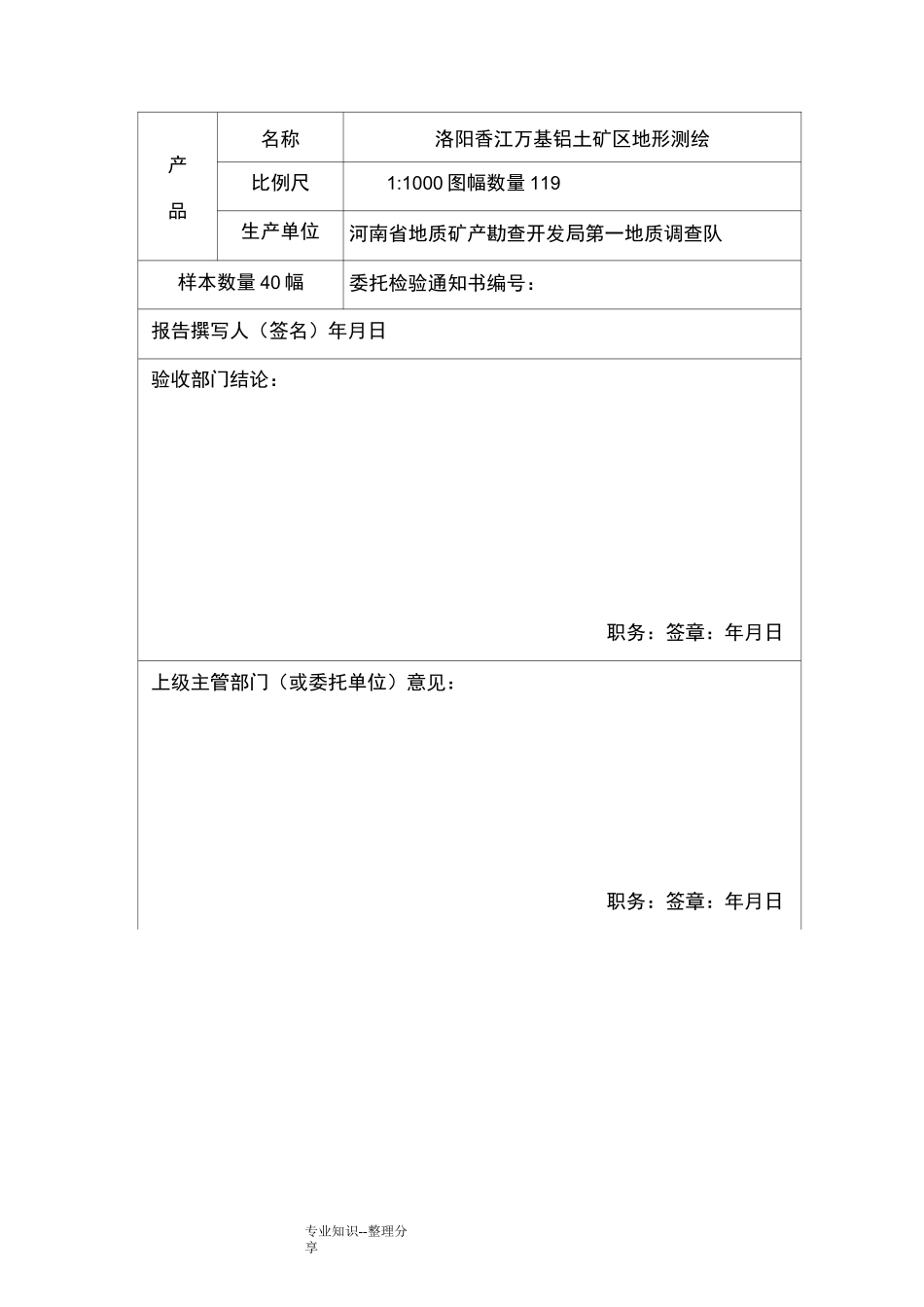

专业知识--整理分享数字测绘产品验收报告产品名称：洛阳香江万基铝土矿区地形测绘测区名称：宜阳县锦屏山矿区新安县马行沟矿区伊川郭沟矿区生产单位：河南省地质矿产勘查开发局第一地质调查队验收单位（盖章）：洛阳香江万基铝业有限公司2007 年 6 月 28 日专业知识--整理分享产品名称洛阳香江万基铝土矿区地形测绘比例尺1:1000 图幅数量 119生产单位河南省地质矿产勘查开发局第一地质调查队样本数量 40 幅委托检验通知书编号：报告撰写人（签名）年月日验收部门结论：职务：签章：年月日上级主管部门（或委托单位）意见：职务：签章：年月日专业知识--整理分享备注：1．验收工作概况 11.1 仪器设备 11.2 人员组成 13．检查的技术依据 13．主要问题及处理意见 24．验收结论 45．其他意见及建议 6专业知识--整理分享1．验收工作概况河南省地质局第一地质调查队承担了洛阳香江万基铝业有限公司的铝土矿区地形测图任务。具体矿区为宜阳县锦屏山矿区（面积 1.22km2）、新安县马行沟矿区（面积 6.32km2）和伊川县郭沟矿区（面积 10.6km2）。目的是为香江万基铝业有限公司提供符合国家测量《规范》要求的 1：1000 比例尺地形图，在合同签订之日起 75 天内提交地形图纸质和数字光盘成果。1.1 仪器设备检查使用仪器为南方测绘仪器公司生产的 NTS-352/R 型全站仪，仪器标称精度为：测角 2〃，测距±（2+2X10-6・D）mm,测程 3.0km。1.2 人员组成序号姓名职务/职称签名1詹修立高级工程师2邵玉民科长3郭利锋检查员3．检查的技术依据1.GB/T18314-2001《全球定位系统（GPS）测量规范》;2．ZBD10001-89《地质矿产勘查测量规范》；3.GB/T7929-1995《1：500、1:1000、1:2000 地形图图式》专业知识--整理分享4.GB/T14804-1993《1：500、1：1000、1:2000 地形图要素分类与代码》；5.GB/T17160-1997《1：500、1：1000、1：2000 地形图数字化规范》；6.经甲方同意的项目技术设计书。7. GB/T18316-2001《数字测绘产品检查验收规定和质量评定》。3.主要问题及处理意见3.1 控制点控制网布设基本合理，但埋石点选择不很合理，矿区边界缺少埋石点。埋石点的质量较差，有些已经松动或者被破坏。处理意见：在矿区边界和控制点稀疏的地方应当增加一定数量的埋石点；对于松动和被破坏的点位，应当加固或者重新埋设。3.2 地质工程露天采场大多用地类界表示，而实地是有陡坎的，只用地类界表示不太合理。处理意见：露天采场有陡坎的应以陡坎表...
