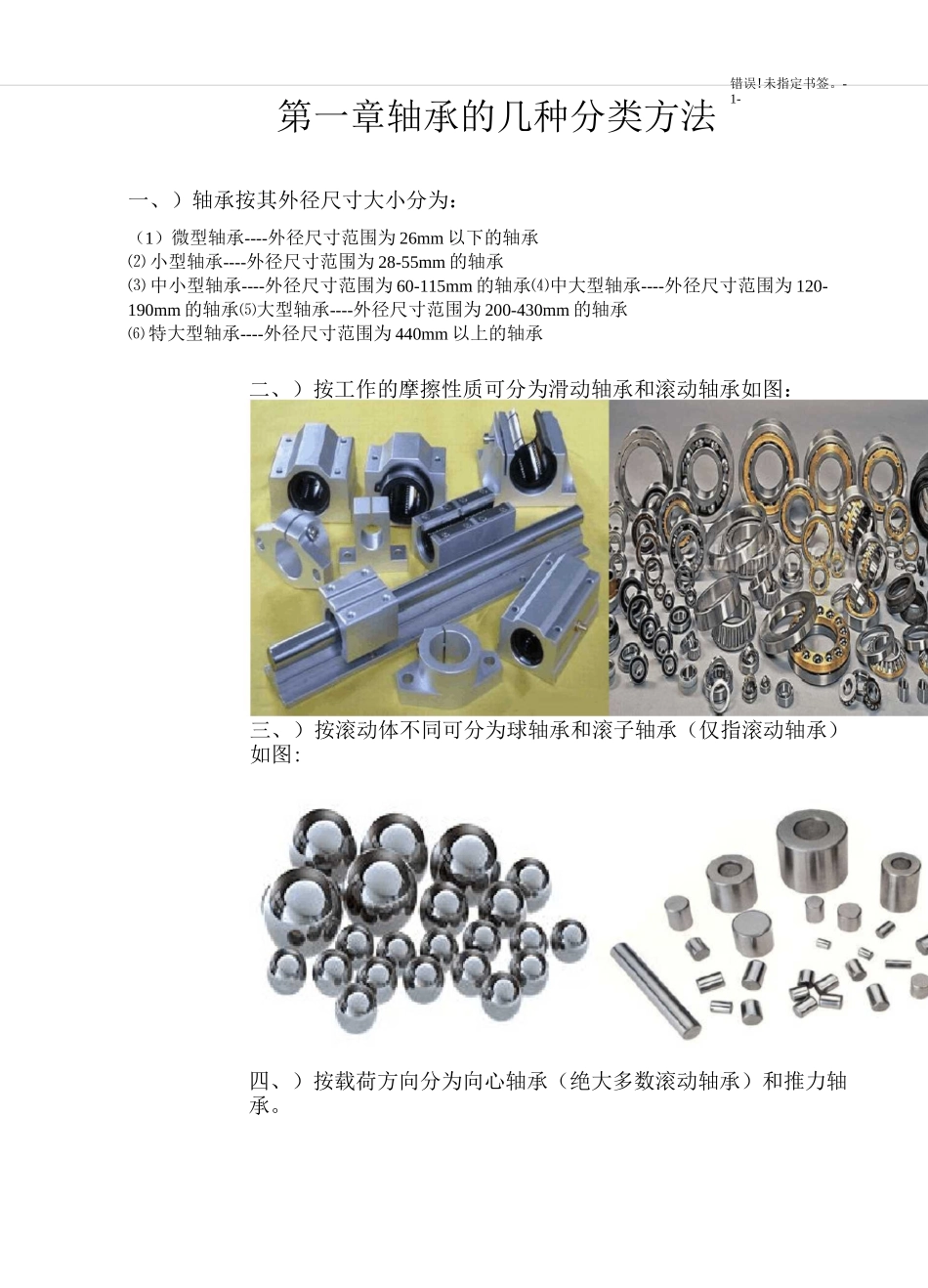

错误!未指定书签。-1-第一章轴承的几种分类方法一、）轴承按其外径尺寸大小分为：（1）微型轴承----外径尺寸范围为 26mm 以下的轴承⑵ 小型轴承----外径尺寸范围为 28-55mm 的轴承⑶ 中小型轴承----外径尺寸范围为 60-115mm 的轴承⑷中大型轴承----外径尺寸范围为 120-190mm 的轴承⑸大型轴承----外径尺寸范围为 200-430mm 的轴承⑹ 特大型轴承----外径尺寸范围为 440mm 以上的轴承二、）按工作的摩擦性质可分为滑动轴承和滚动轴承如图：三、）按滚动体不同可分为球轴承和滚子轴承（仅指滚动轴承）如图:四、）按载荷方向分为向心轴承（绝大多数滚动轴承）和推力轴承。一深洵球L 濫钉-轴承-I 的£诵 4 氏一I-悄心球轴唄1-州接触球轴陌闖毎壊 F*由犀稠心攏子轴歩~辅 ZR—用打球柚蘸擂力阀忙權 r 轴承推北趟卞丨轴—拙力轴瞅-惟力帘接触隸轴呱排山盟俳谀子轴庠紐昔轴岸推力调心潼子轴城紬乍单兀图］-1 滚动轴承烁合为类结构图帘接継涨力滦子紬率轴问按鞭轴向推融锻r 紬承恋向投触閒轴承棉接触能力r~球轴瞋侑採融向心■-球轴单肃搖絨描力轴承轴向挨触球轴厢和携紐向心—评向擬触轴頰韵接帥向心辅解五、）其它还有专用轴承、非标轴承、冲压轴承、塑料轴承、陶瓷轴承、不锈钢轴承等等。第二章滚动轴承滚动轴承最为常见，滚动轴承的分类结构如下图：2、圆柱滚子轴承面进行分类详细介绍：1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。它主要用于承受径向载荷，也可承受一定的轴向载荷。当轴承的径向游隙加大时，具有角接触轴承的功能。可承受较大的轴向载荷。圆柱滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，可以分有 NU、NJ、NUP、N、NF等单列圆柱滚子轴承，及 NNU、NN 等双列圆柱滚子轴承。该轴承是内圈、外圈可分离的结构。圆柱滚子轴承的滚子通常由一个轴承套圈的两个挡边引导。保持架、滚子和引导套圈组成一组合件，可与另一个轴承套圈分离，属于可分离轴承。此种轴承安装,拆卸比较方便此类轴承一般只用于承受径向载荷，只有内、外圈均带挡边的单列轴承可承受较小的定常轴向载荷或较大的间歇轴向载荷。内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向...
