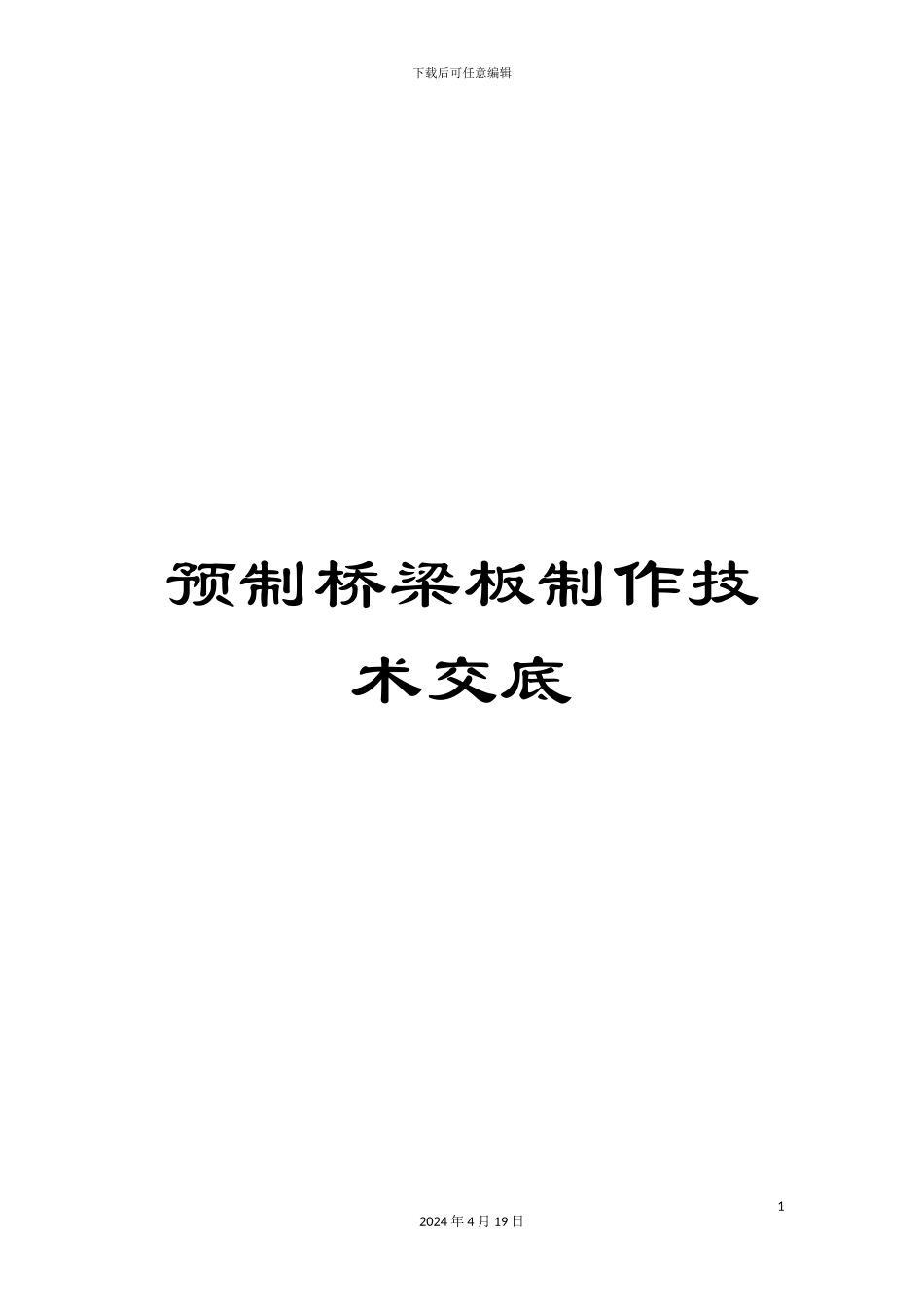

预制桥梁板制作技术交底

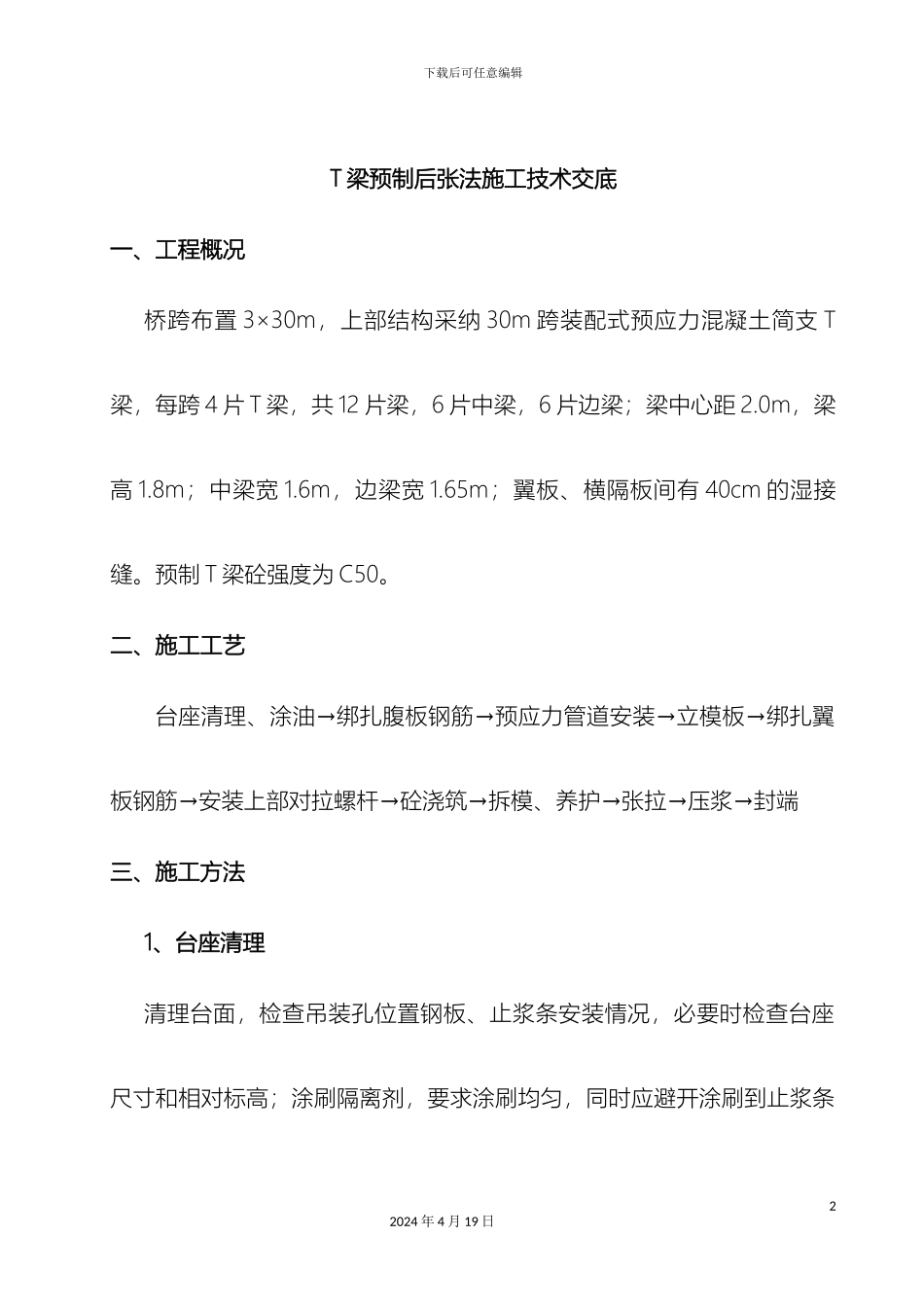

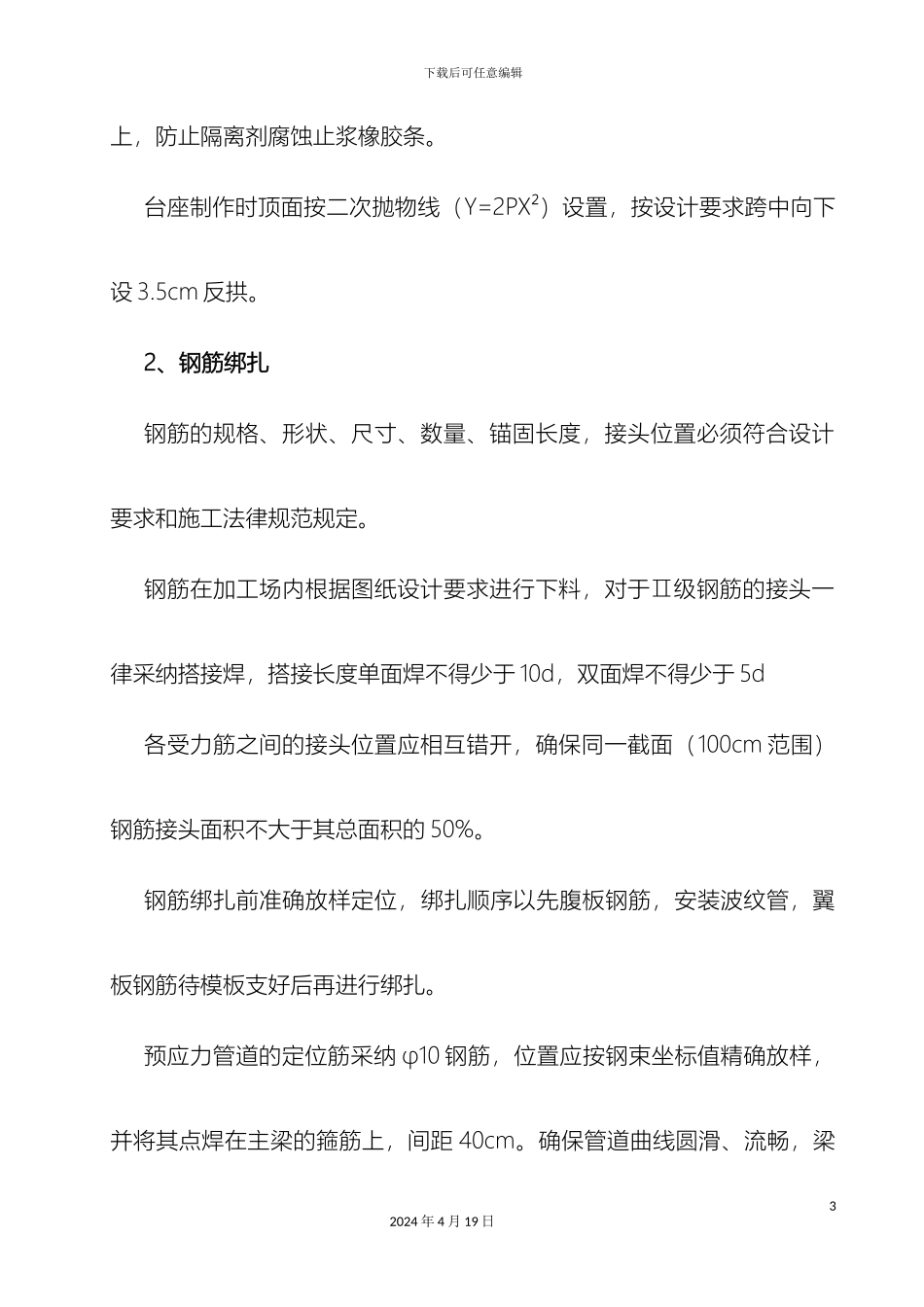

下载后可任意编辑预制桥梁板制作技术交底12024 年 4 月 19 日下载后可任意编辑T 梁预制后张法施工技术交底一、工程概况桥跨布置 3×30m，上部结构采纳 30m 跨装配式预应力混凝土简支 T梁，每跨 4 片 T 梁，共 12 片梁，6 片中梁，6 片边梁；梁中心距 2.0m，梁高 1.8m；中梁宽 1.6m，边梁宽 1.65m；翼板、横隔板间有 40cm 的湿接缝。预制 T 梁砼强度为 C50。二、施工工艺台座清理、涂油→绑扎腹板钢筋→预应力管道安装→立模板→绑扎翼板钢筋→安装上部对拉螺杆→砼浇筑→拆模、养护→张拉→压浆→封端三、施工方法1、台座清理清理台面，检查吊装孔位置钢板、止浆条安装情况，必要时检查台座尺寸和相对标高；涂刷隔离剂，要求涂刷均匀，同时应避开涂刷到止浆条22024 年 4 月 19 日下载后可任意编辑上，防止隔离剂腐蚀止浆橡胶条。台座制作时顶面按二次抛物线（Y=2PX²）设置，按设计要求跨中向下设 3.5cm 反拱。2、钢筋绑扎钢筋的规格、形状、尺寸、数量、锚固长度，接头位置必须符合设计要求和施工法律规范规定。钢筋在加工场内根据图纸设计要求进行下料，对于Ⅱ级钢筋的接头一律采纳搭接焊，搭接长度单面焊不得少于 10d，双面焊不得少于 5d各受力筋之间的接头位置应相互错开，确保同一截面（100cm 范围）钢筋接头面积不大于其总面积的 50%。钢筋绑扎前准确放样定位，绑扎顺序以先腹板钢筋，安装波纹管，翼板钢筋待模板支好后再进行绑扎。预应力管道的定位筋采纳 φ10 钢筋，位置应按钢束坐标值精确放样，并将其点焊在主梁的箍筋上，间距 40cm。确保管道曲线圆滑、流畅，梁32024 年 4 月 19 日下载后可任意编辑端口施工时应保证钢束轴线与锚垫板垂直。梁肋钢筋与钢束位置相干扰时，可适当移动梁肋钢筋，锚下钢筋移动后间距大于 12cm 时，应增设 1 根。受力主筋钢筋保护层厚度 3cm，使用混凝土垫块实现。钢筋绑扎时，注意底板安装通气孔埋件，顶板预留吊装孔，边梁翼板预留排水孔。钢筋加工允许偏差钢筋安装及预埋件位置的允许偏差和检验方法42024 年 4 月 19 日项 目允许偏差（mm）受力钢筋长度方向净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±5下载后可任意编辑3、预应力管道安装预应力管道安装时应遵循以下几个要点：预应力管道采纳定位网法控制管道坐标，沿纵向每 100cm 用 φ10 钢筋箍筋进行加固定位，其平面位置和竖向位置必须满足设计要求的坐标值，扁钢带厚度不小于 0.3...
