预应力锚索技术交底

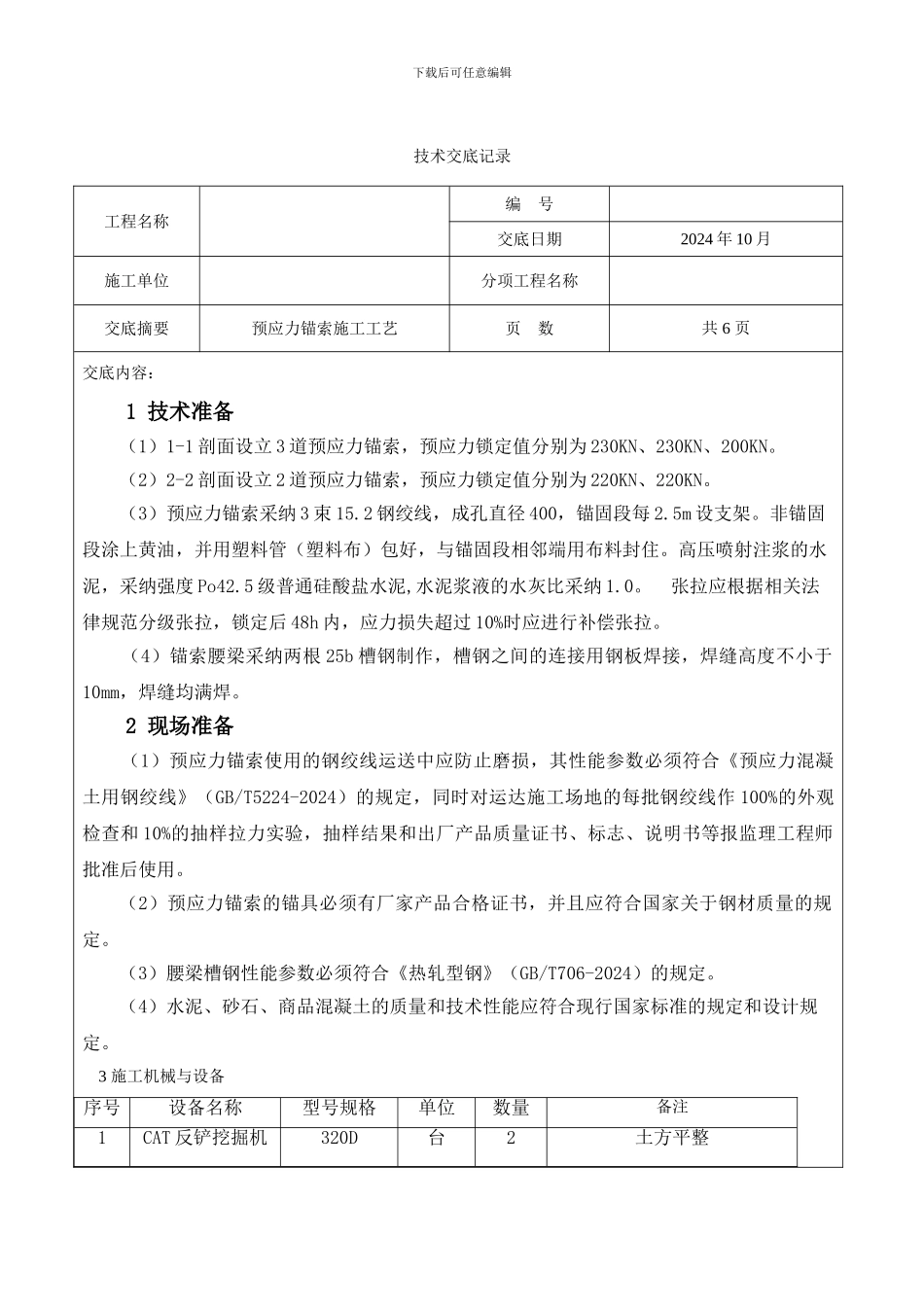

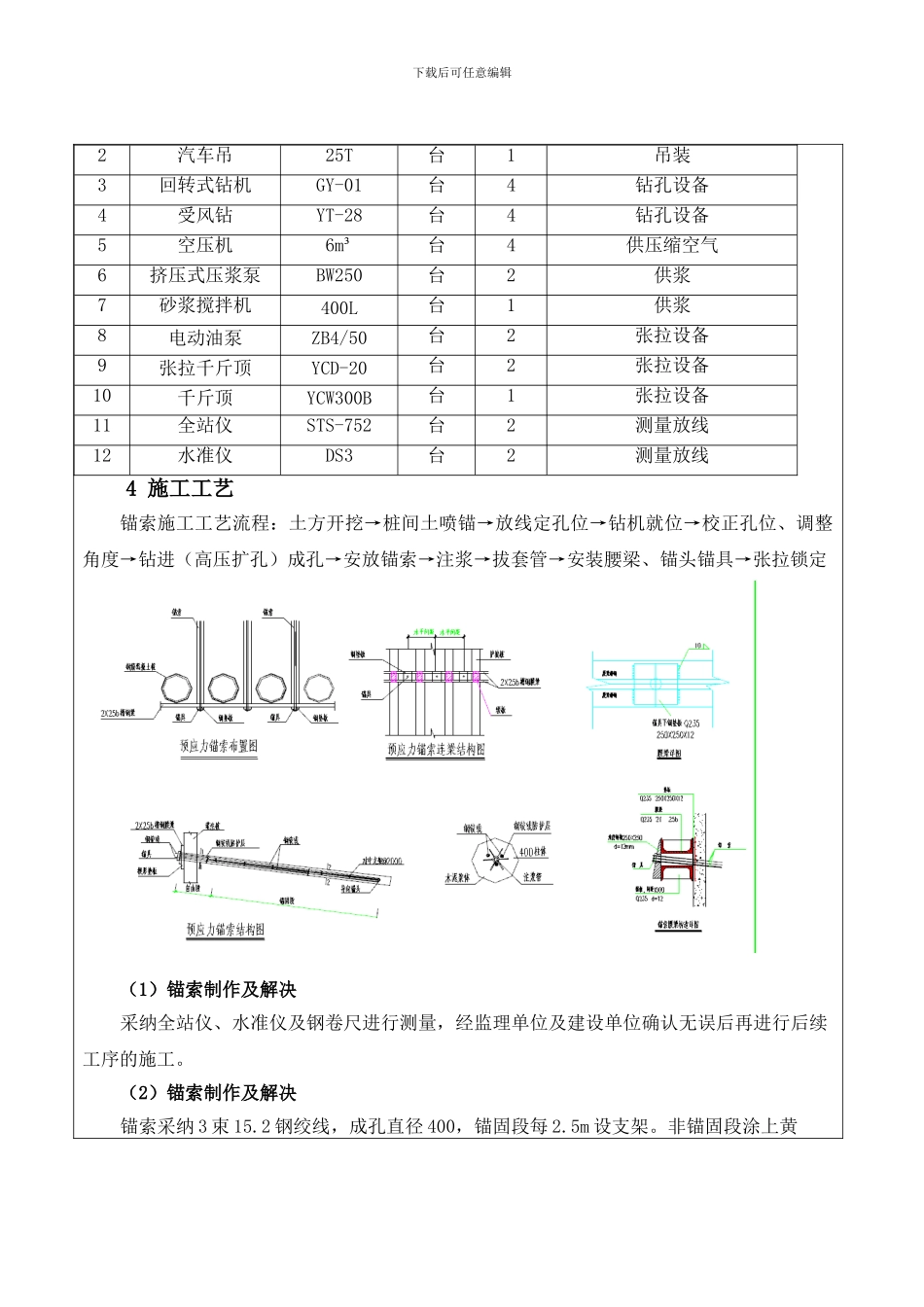

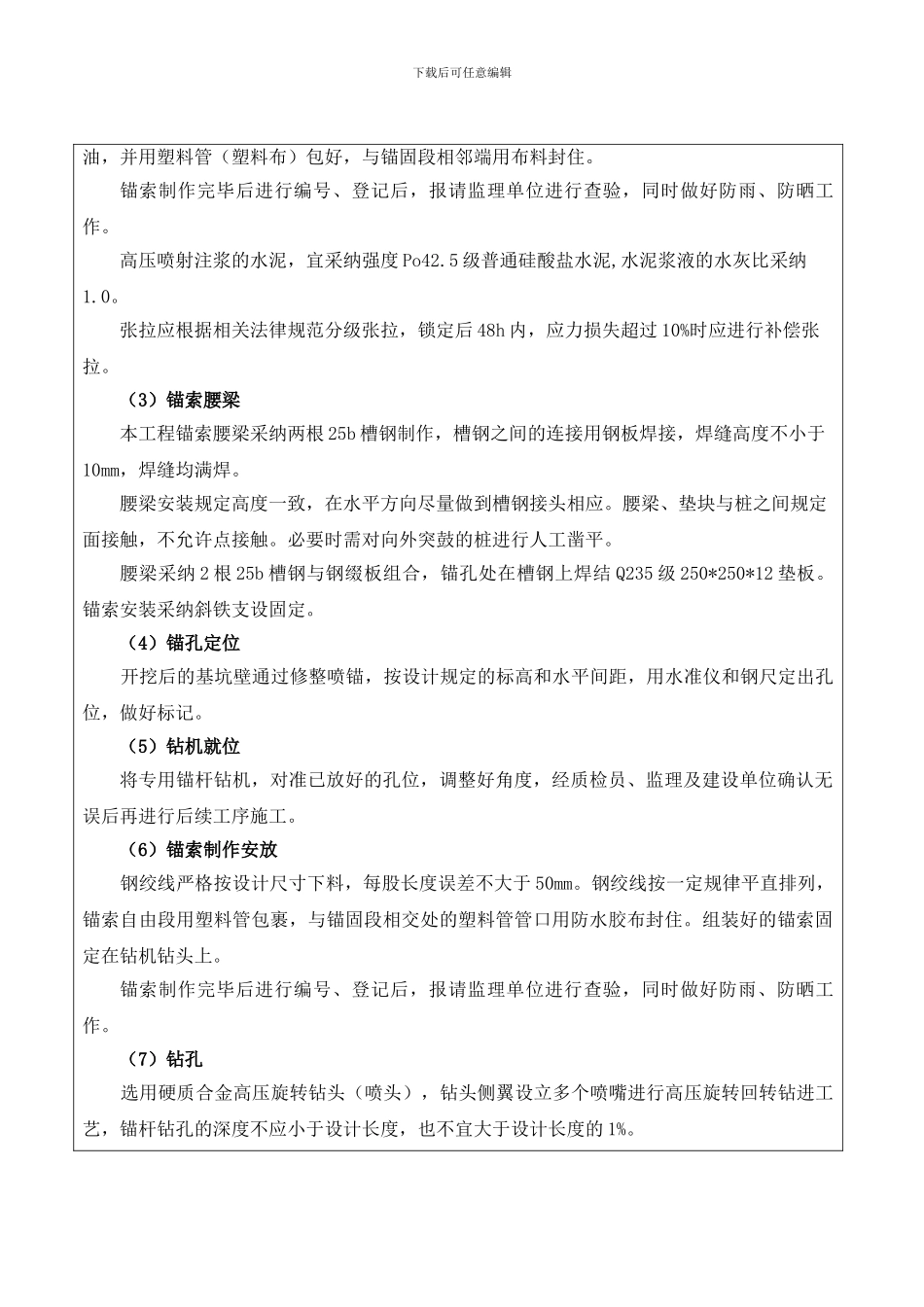

下载后可任意编辑技术交底记录工程名称编 号交底日期2024 年 10 月施工单位分项工程名称交底摘要预应力锚索施工工艺页 数共 6 页交底内容： 1 技术准备（1）1-1 剖面设立 3 道预应力锚索，预应力锁定值分别为 230KN、230KN、200KN。（2）2-2 剖面设立 2 道预应力锚索，预应力锁定值分别为 220KN、220KN。（3）预应力锚索采纳 3 束 15.2 钢绞线，成孔直径 400，锚固段每 2.5m 设支架。非锚固段涂上黄油，并用塑料管（塑料布）包好，与锚固段相邻端用布料封住。高压喷射注浆的水泥，采纳强度 Po42.5 级普通硅酸盐水泥,水泥浆液的水灰比采纳 1.0。 张拉应根据相关法律规范分级张拉，锁定后 48h 内，应力损失超过 10%时应进行补偿张拉。 （4）锚索腰梁采纳两根 25b 槽钢制作，槽钢之间的连接用钢板焊接，焊缝高度不小于10mm，焊缝均满焊。 2 现场准备 （1）预应力锚索使用的钢绞线运送中应防止磨损，其性能参数必须符合《预应力混凝土用钢绞线》（GB/T5224-2024）的规定，同时对运达施工场地的每批钢绞线作 100%的外观检查和 10%的抽样拉力实验，抽样结果和出厂产品质量证书、标志、说明书等报监理工程师批准后使用。（2）预应力锚索的锚具必须有厂家产品合格证书，并且应符合国家关于钢材质量的规定。（3）腰梁槽钢性能参数必须符合《热轧型钢》（GB/T706-2024）的规定。（4）水泥、砂石、商品混凝土的质量和技术性能应符合现行国家标准的规定和设计规定。 3 施工机械与设备序号设备名称型号规格单位数量备注1CAT 反铲挖掘机320D台2土方平整下载后可任意编辑2汽车吊25T台1吊装3回转式钻机GY-01台4钻孔设备4受风钻YT-28台4钻孔设备5空压机6m³台4供压缩空气6挤压式压浆泵BW250台2供浆7砂浆搅拌机400L台1供浆8电动油泵ZB4/50台2张拉设备9张拉千斤顶YCD-20台2张拉设备10千斤顶YCW300B台1张拉设备11全站仪STS-752台2测量放线12水准仪DS3台2测量放线 4 施工工艺锚索施工工艺流程：土方开挖→桩间土喷锚→放线定孔位→钻机就位→校正孔位、调整角度→钻进（高压扩孔）成孔→安放锚索→注浆→拔套管→安装腰梁、锚头锚具→张拉锁定 （1）锚索制作及解决 采纳全站仪、水准仪及钢卷尺进行测量，经监理单位及建设单位确认无误后再进行后续工序的施工。 （2）锚索制作及解决 锚索采纳 3 束 15.2 钢绞线，成孔直径 400，锚固段每 2.5m 设支架。非锚固段涂上黄下载后可任意编辑油，并用塑料管（塑料布）包...
