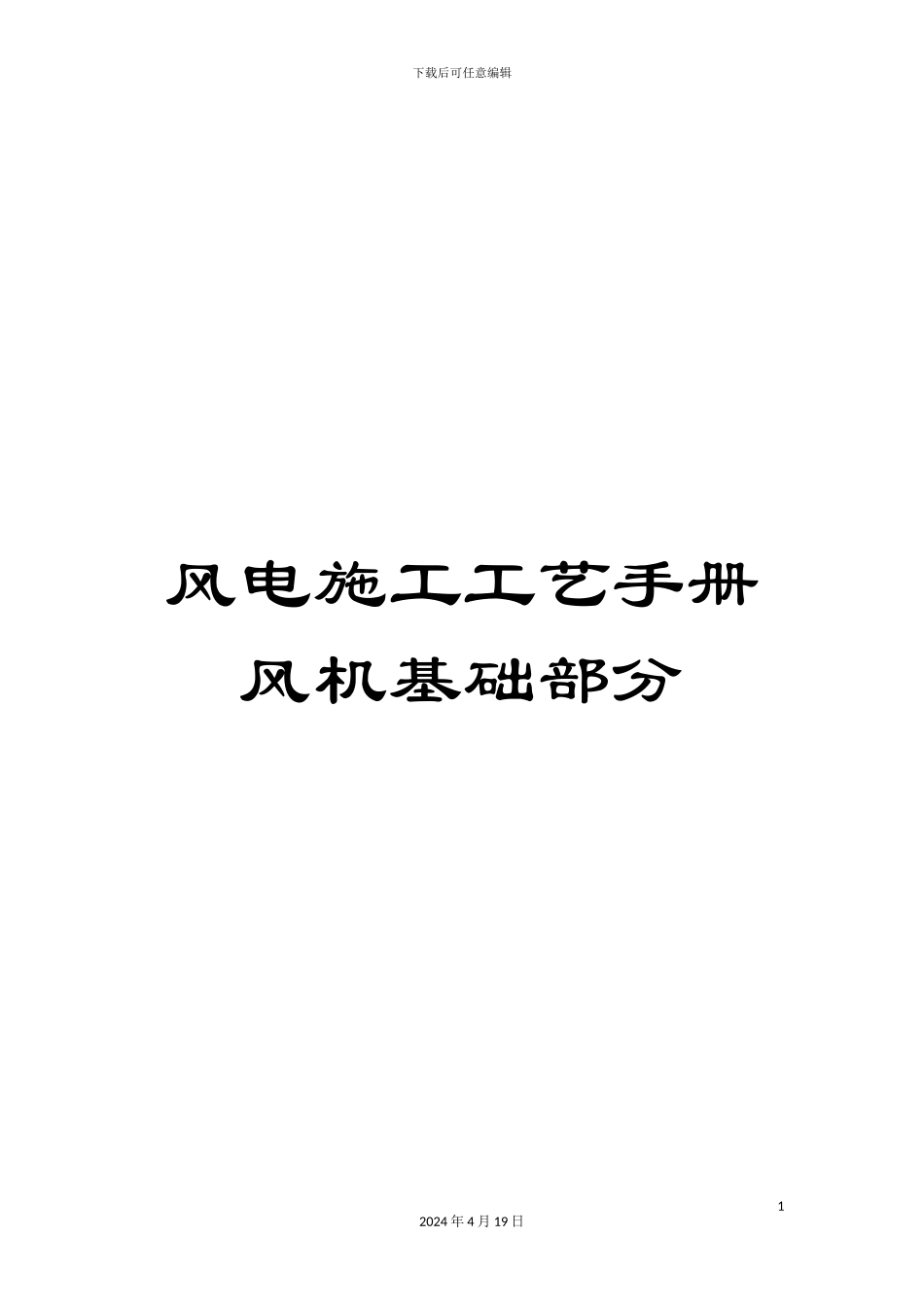

风电施工工艺手册风机基础部分

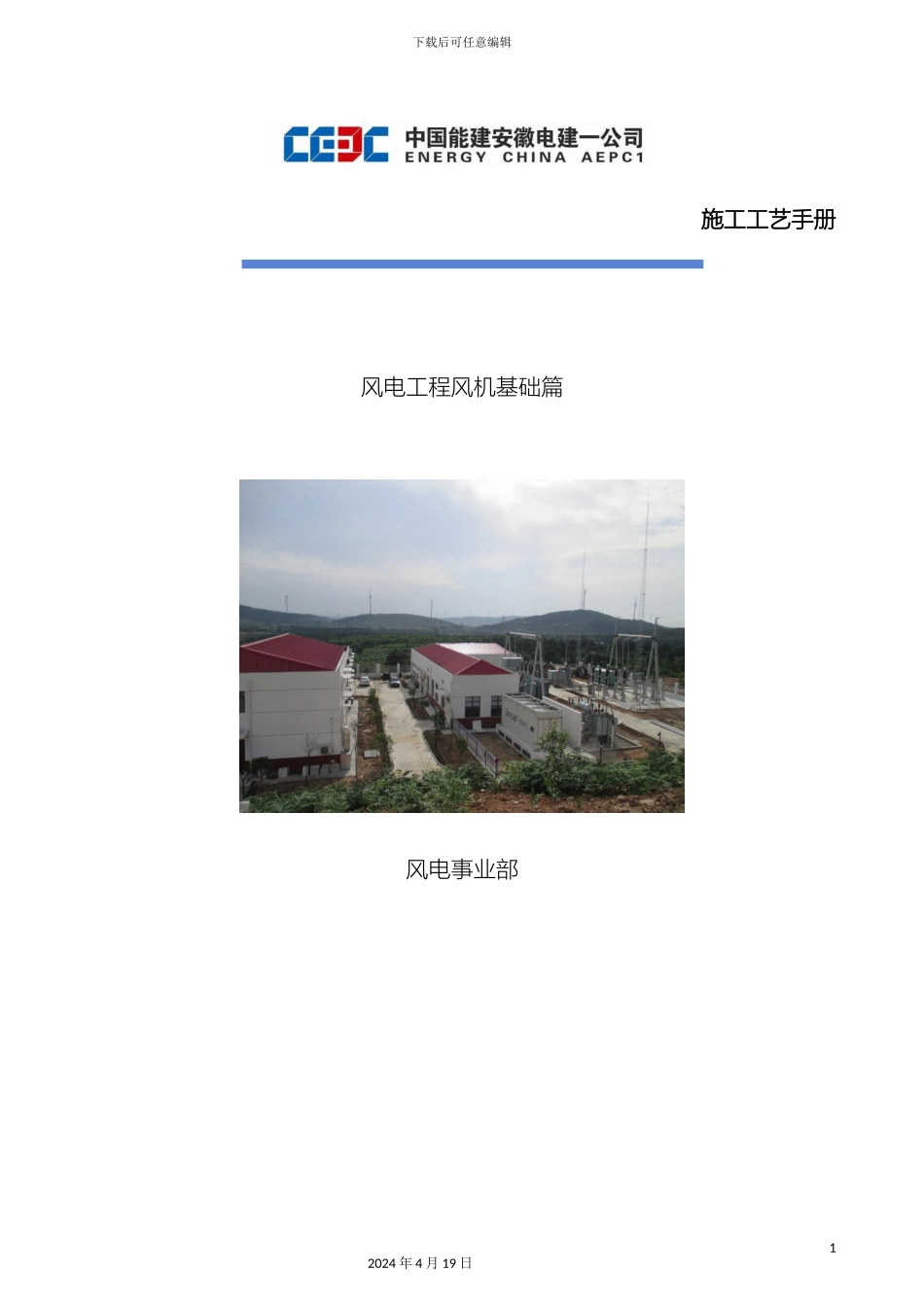

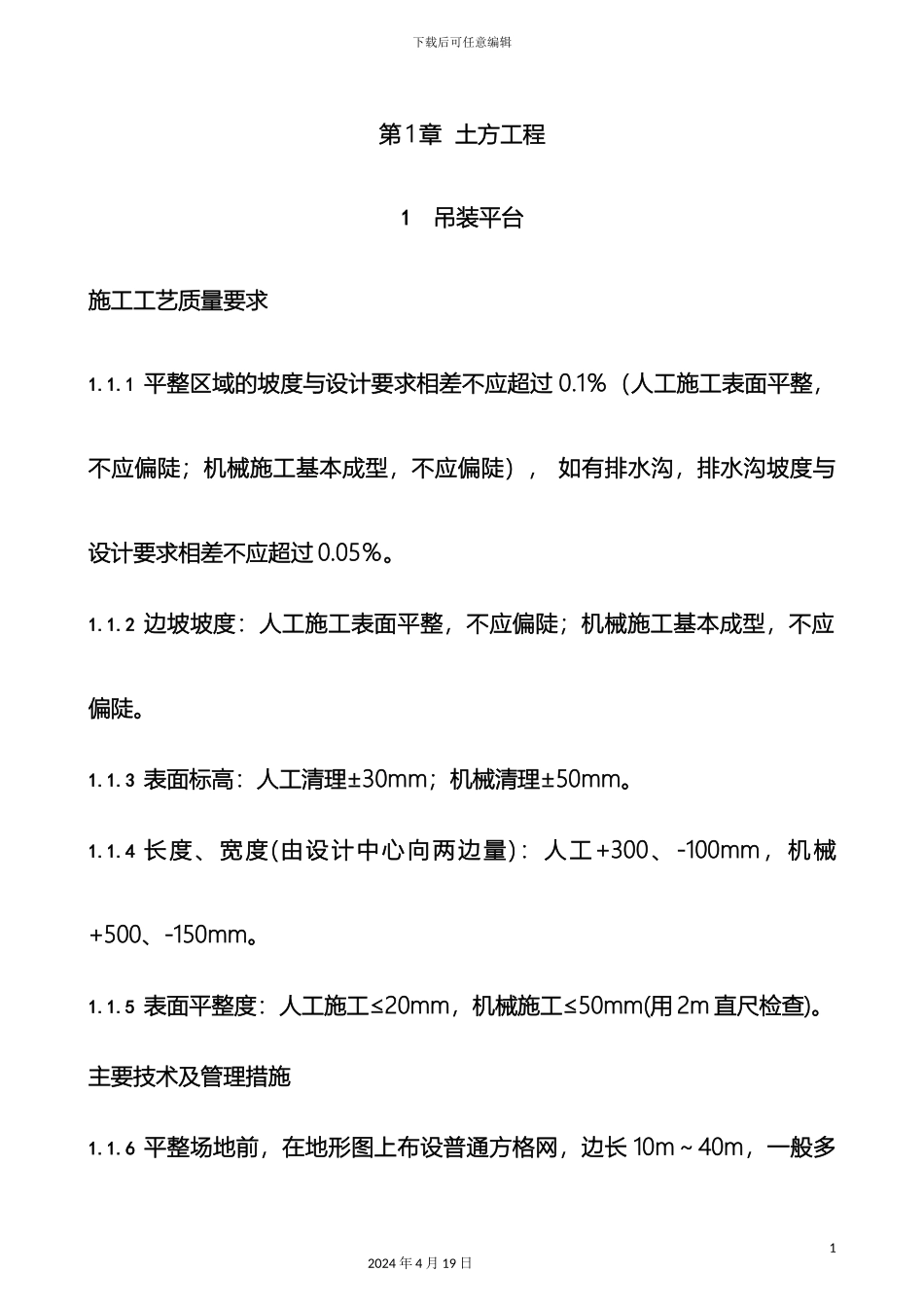

下载后可任意编辑风电施工工艺手册风机基础部分12024 年 4 月 19 日下载后可任意编辑施工工艺手册风电工程风机基础篇风电事业部12024 年 4 月 19 日下载后可任意编辑第 1 章 土方工程1吊装平台施工工艺质量要求1.1.1 平整区域的坡度与设计要求相差不应超过 0.1％（人工施工表面平整，不应偏陡；机械施工基本成型，不应偏陡）， 如有排水沟，排水沟坡度与设计要求相差不应超过 0.05％。1.1.2 边坡坡度：人工施工表面平整，不应偏陡；机械施工基本成型，不应偏陡。1.1.3 表面标高：人工清理±30mm；机械清理±50mm。1.1.4 长度、宽度(由设计中心向两边量)：人工+300、-100mm，机械+500、-150mm。1.1.5 表面平整度：人工施工≤20mm，机械施工≤50mm(用 2m 直尺检查)。主要技术及管理措施1.1.6 平整场地前，在地形图上布设普通方格网，边长 10m～40m，一般多12024 年 4 月 19 日下载后可任意编辑用 20m，根据设计标高确定挖填土方平衡量，以便土方调配。1.1.7 根据具体施工条件、运输距离以及填挖土层厚度、土壤类别选择适宜施工机械。1.1.8 土料质量如含水率、粒径等应严格按设计要求；土方回填应分层摊铺和夯实，每层铺土厚度和压实遍数应根据土质、压实系数、机械性能确定。工艺图片示例图 1.1.1地基处理工程22024 年 4 月 19 日平 整 区 域 的 坡 度 与 设 计 要 求 相 差 不 应 超 过0.1％， 排水沟坡度与设计要求相差不应超过下载后可任意编辑2基坑开挖与护坡施工工艺质量要求2.1.1 符合基坑开挖图、符合设计要求。2.1.2 基坑上下口线规整、顺直。2.1.3 边坡坡度修整一致。2.1.4 坑底布设排水明沟和集水井，不积水，坡顶有截水明沟或泛水坡度作为挡水坝，能够有效截流地表雨水。2.1.5 满足局部不滑坡或不塌方要求。主要技术及管理措施2.1.6 基坑开挖方案和开挖图设计应严格审批制度，须经审批后方可实施；土方开挖前，对所挖区域进行定位放线，根据作业指导书要求进行放坡。2.1.7 根据具体施工条件、运输距离以及挖土层厚度、土壤类别选择适宜施工机械。工艺图片示例32024 年 4 月 19 日下载后可任意编辑图 1.2.13土方回填施工工艺质量要求3.1.1 回填土质量满足设计要求，如土质及压实度要求等。3.1.2 分层夯实，摊铺厚度为 300mm。3.1.3 大面积回填用机械碾压为主，人工夯实配合。3.1.4 场地平整标高偏差：人工清理±30mm，机械清理±50mm。 42024 年 4 月 19...
