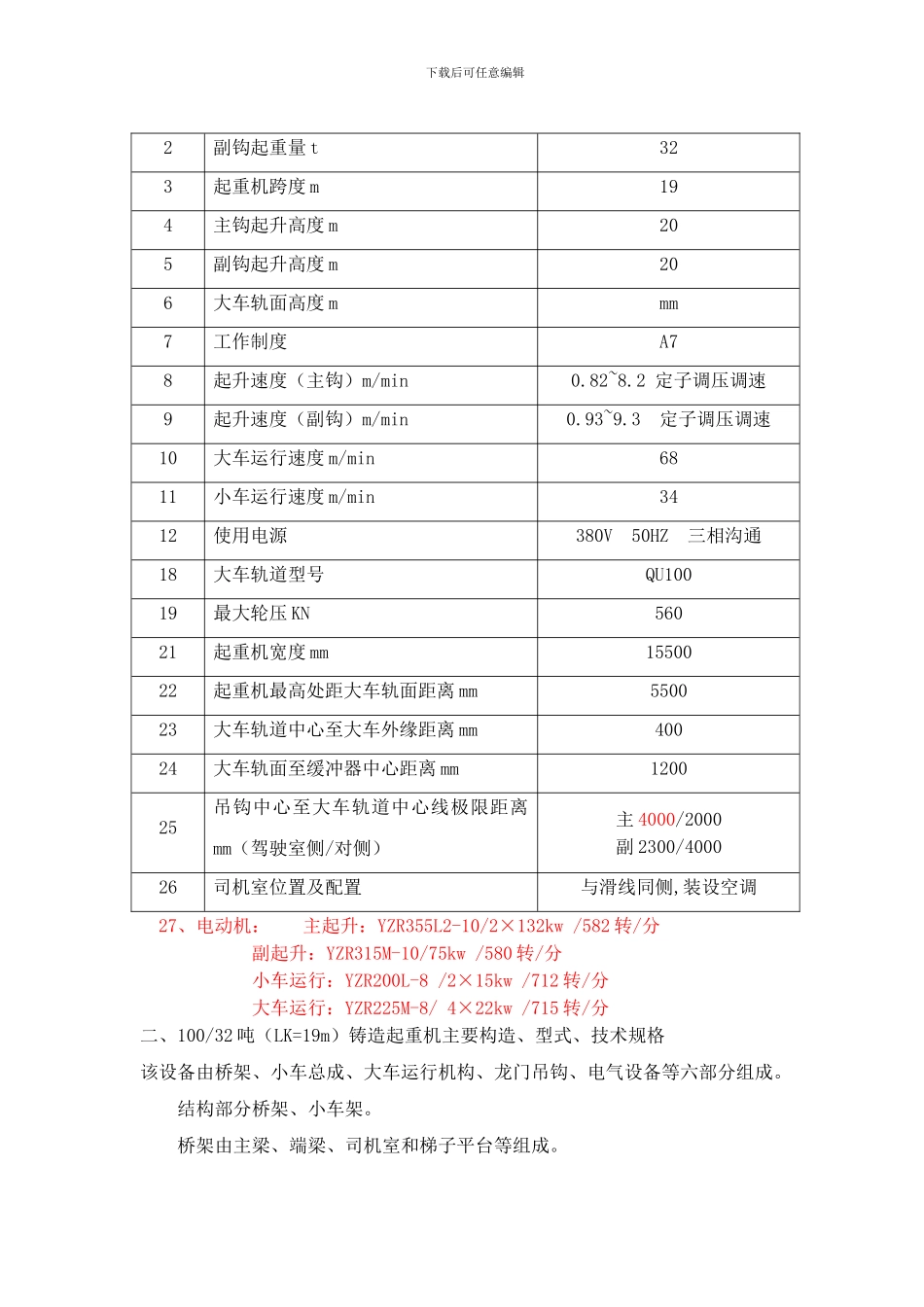

下载后可任意编辑加料跨、钢水跨 100/32t 双梁铸造起重机设计、供货技术协议下载后可任意编辑甲方：乙方：特钢有限公司（以下简称甲方）与起重机有限公司（以下简称乙方）就甲方加料跨钢水跨二台 100/32 吨（LK=19m）双梁铸造起重机的有关设计、制造等事宜经双方友好协商，达成如下技术协议：用途：铸造起重机为加料跨、钢水跨吊运钢水罐的专用冶金起重机数量：2 台 100/32 吨（LK=19m，冶金铸造起重机）。环境温度： -15℃～60 ℃作业地点： 室内一、100/32 吨（LK=19m）冶金铸造起重机技术规格和参数起重机的型式和规格：电动双梁铸造桥式起重机。主梁为偏轨箱型。技术参数如下：100/32t（LK=19m，）铸造起重机技术参数序号参数名称参数值1主钩起重量 t100下载后可任意编辑2副钩起重量 t323起重机跨度 m19 4主钩起升高度 m205副钩起升高度 m206大车轨面高度 mmm7工作制度A78起升速度（主钩）m/min0.82~8.2 定子调压调速9起升速度（副钩）m/min0.93~9.3 定子调压调速10大车运行速度 m/min68 11小车运行速度 m/min3412使用电源380V 50HZ 三相沟通18大车轨道型号QU10019最大轮压 KN56021起重机宽度 mm1550022起重机最高处距大车轨面距离 mm550023大车轨道中心至大车外缘距离 mm40024大车轨面至缓冲器中心距离 mm120025吊钩中心至大车轨道中心线极限距离mm（驾驶室侧/对侧）主 4000/2000副 2300/400026司机室位置及配置与滑线同侧,装设空调27、电动机：主起升：YZR355L2-10/2×132kw /582 转/分 副起升：YZR315M-10/75kw /580 转/分 小车运行：YZR200L-8 /2×15kw /712 转/分 大车运行：YZR225M-8/ 4×22kw /715 转/分二、100/32 吨（LK=19m）铸造起重机主要构造、型式、技术规格该设备由桥架、小车总成、大车运行机构、龙门吊钩、电气设备等六部分组成。结构部分桥架、小车架。桥架由主梁、端梁、司机室和梯子平台等组成。下载后可任意编辑主梁是主要的承载构件，采纳偏轨箱型梁结构。小车钢轨设置在主腹板上，主腹板的上部采纳 T 形钢，避开了由小车局部轮压引起的上盖板与主腹板间因焊接应力集中产生焊缝开裂现象。偏轨箱使整机造型紧凑、简洁、美观大方，同时，主梁截面经计算机优化设计，使主梁在保证良好的强度、刚度情况下，重量较轻。主梁上平面兼作走台。在主梁内设有封闭、隔热的电气室，在其中设置冷风机，使用环境温度≤40 ℃，以提高电控系统的使用寿命。电气室两端设有带锁的门，门...
