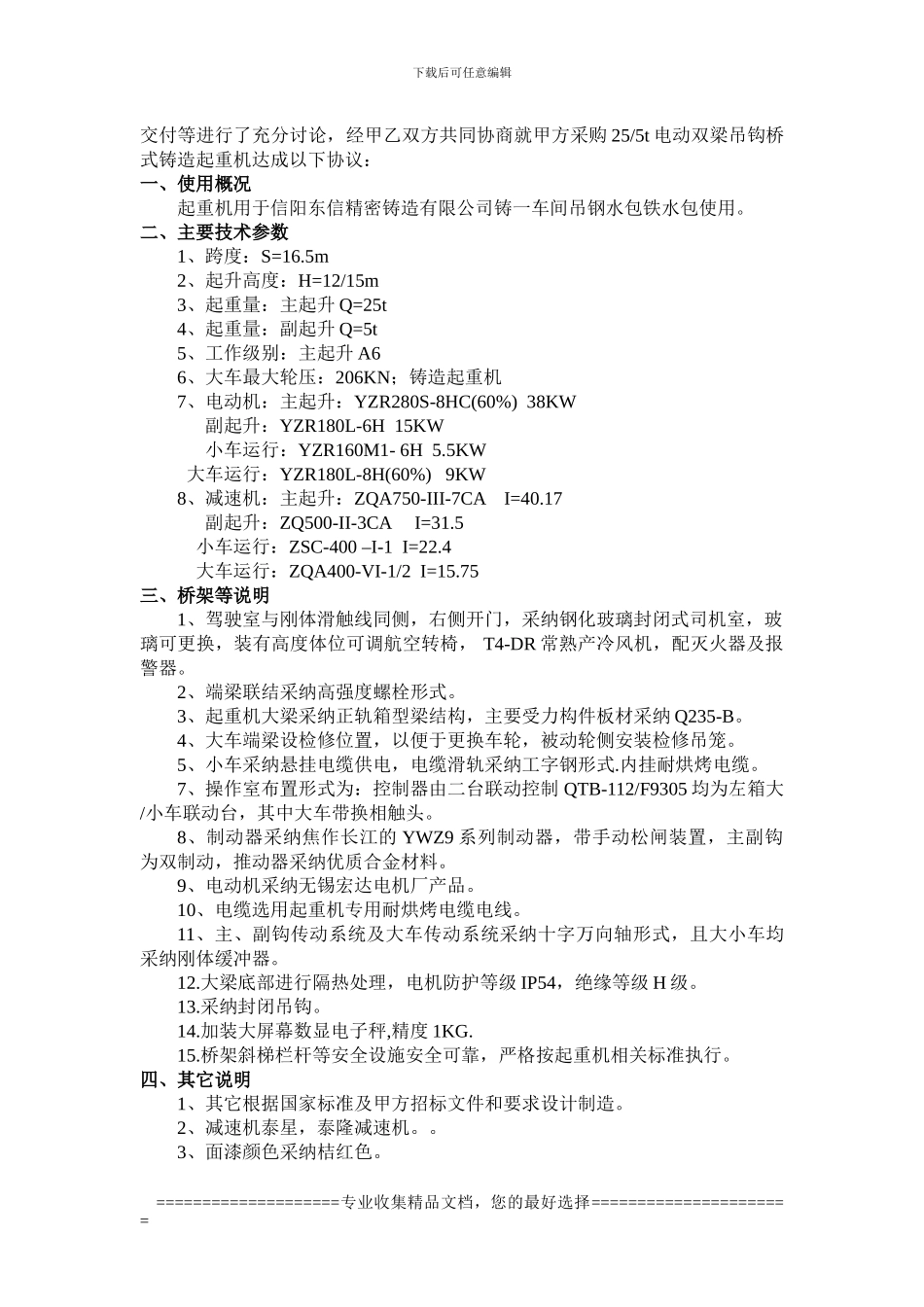

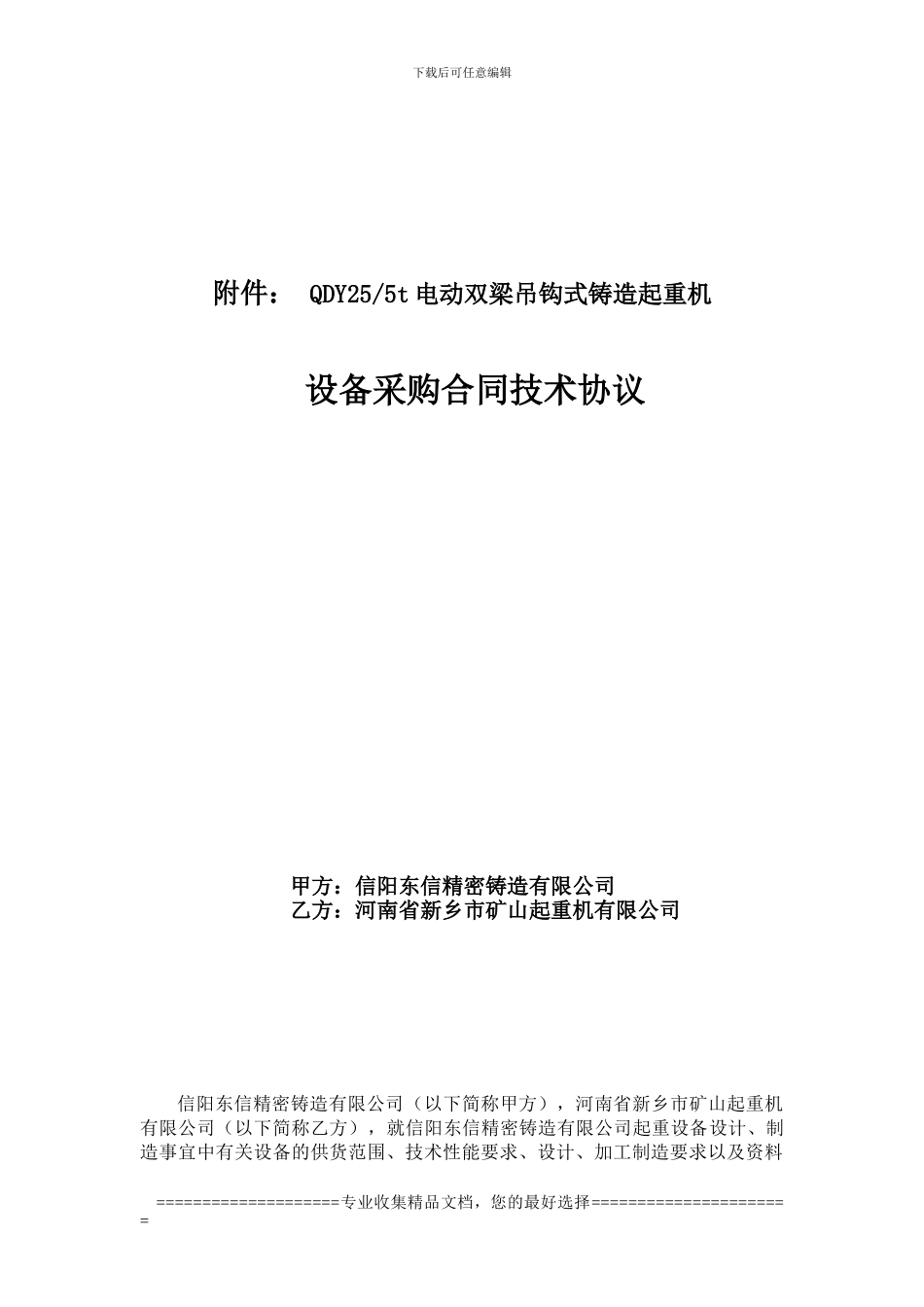

下载后可任意编辑附件： QDY25/5t 电动双梁吊钩式铸造起重机 设备采购合同技术协议甲方：信阳东信精密铸造有限公司 乙方：河南省新乡市矿山起重机有限公司信阳东信精密铸造有限公司（以下简称甲方），河南省新乡市矿山起重机有限公司（以下简称乙方），就信阳东信精密铸造有限公司起重设备设计、制造事宜中有关设备的供货范围、技术性能要求、设计、加工制造要求以及资料====================专业收集精品文档，您的最好选择======================下载后可任意编辑交付等进行了充分讨论，经甲乙双方共同协商就甲方采购 25/5t 电动双梁吊钩桥式铸造起重机达成以下协议：一、使用概况起重机用于信阳东信精密铸造有限公司铸一车间吊钢水包铁水包使用。二、主要技术参数1、跨度：S=16.5m2、起升高度：H=12/15m3、起重量：主起升 Q=25t 4、起重量：副起升 Q=5t 5、工作级别：主起升 A6 6、大车最大轮压：206KN；铸造起重机7、电动机：主起升：YZR280S-8HC(60%) 38KW副起升：YZR180L-6H 15KW小车运行：YZR160M1- 6H 5.5KW 大车运行：YZR180L-8H(60%) 9KW8、减速机：主起升：ZQA750-III-7CA I=40.17副起升：ZQ500-II-3CA I=31.5小车运行：ZSC-400 –I-1 I=22.4大车运行：ZQA400-VI-1/2 I=15.75三、桥架等说明1、驾驶室与刚体滑触线同侧，右侧开门，采纳钢化玻璃封闭式司机室，玻璃可更换，装有高度体位可调航空转椅， T4-DR 常熟产冷风机，配灭火器及报警器。2、端梁联结采纳高强度螺栓形式。3、起重机大梁采纳正轨箱型梁结构，主要受力构件板材采纳 Q235-B。 4、大车端梁设检修位置，以便于更换车轮，被动轮侧安装检修吊笼。5、小车采纳悬挂电缆供电，电缆滑轨采纳工字钢形式.内挂耐烘烤电缆。7、操作室布置形式为：控制器由二台联动控制 QTB-112/F9305 均为左箱大/小车联动台，其中大车带换相触头。8、制动器采纳焦作长江的 YWZ9 系列制动器，带手动松闸装置，主副钩为双制动，推动器采纳优质合金材料。9、电动机采纳无锡宏达电机厂产品。10、电缆选用起重机专用耐烘烤电缆电线。11、主、副钩传动系统及大车传动系统采纳十字万向轴形式，且大小车均采纳刚体缓冲器。12.大梁底部进行隔热处理，电机防护等级 IP54，绝缘等级 H 级。13.采纳封闭吊钩。14.加装大屏幕数显电子秤,精度 1KG.15.桥架斜梯栏杆等安全设施安全可靠，严格按起重机相关标准执行。四、其它说明1、其它根据国家标准及甲方招标文件和要求设计制造。2...
