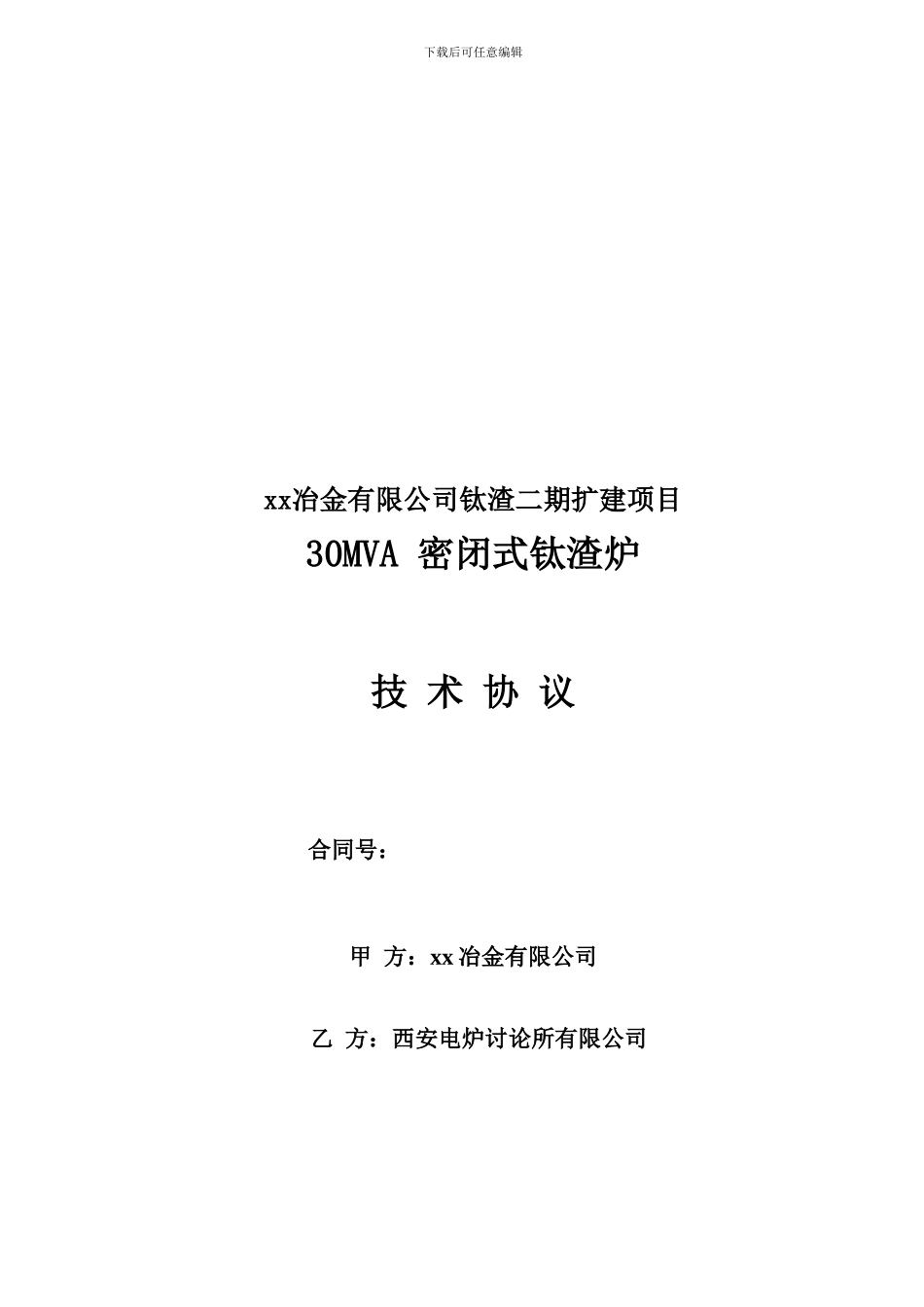

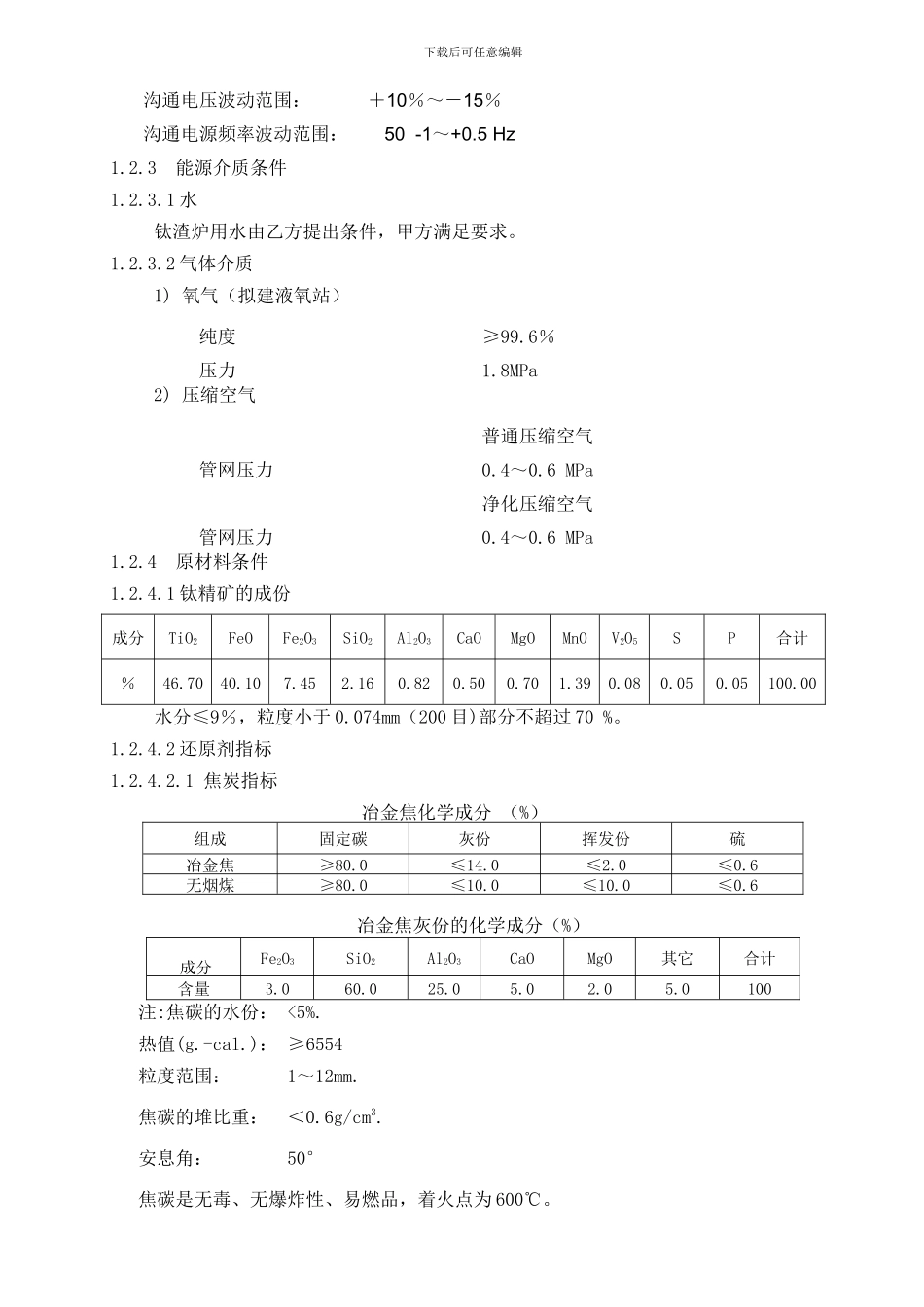

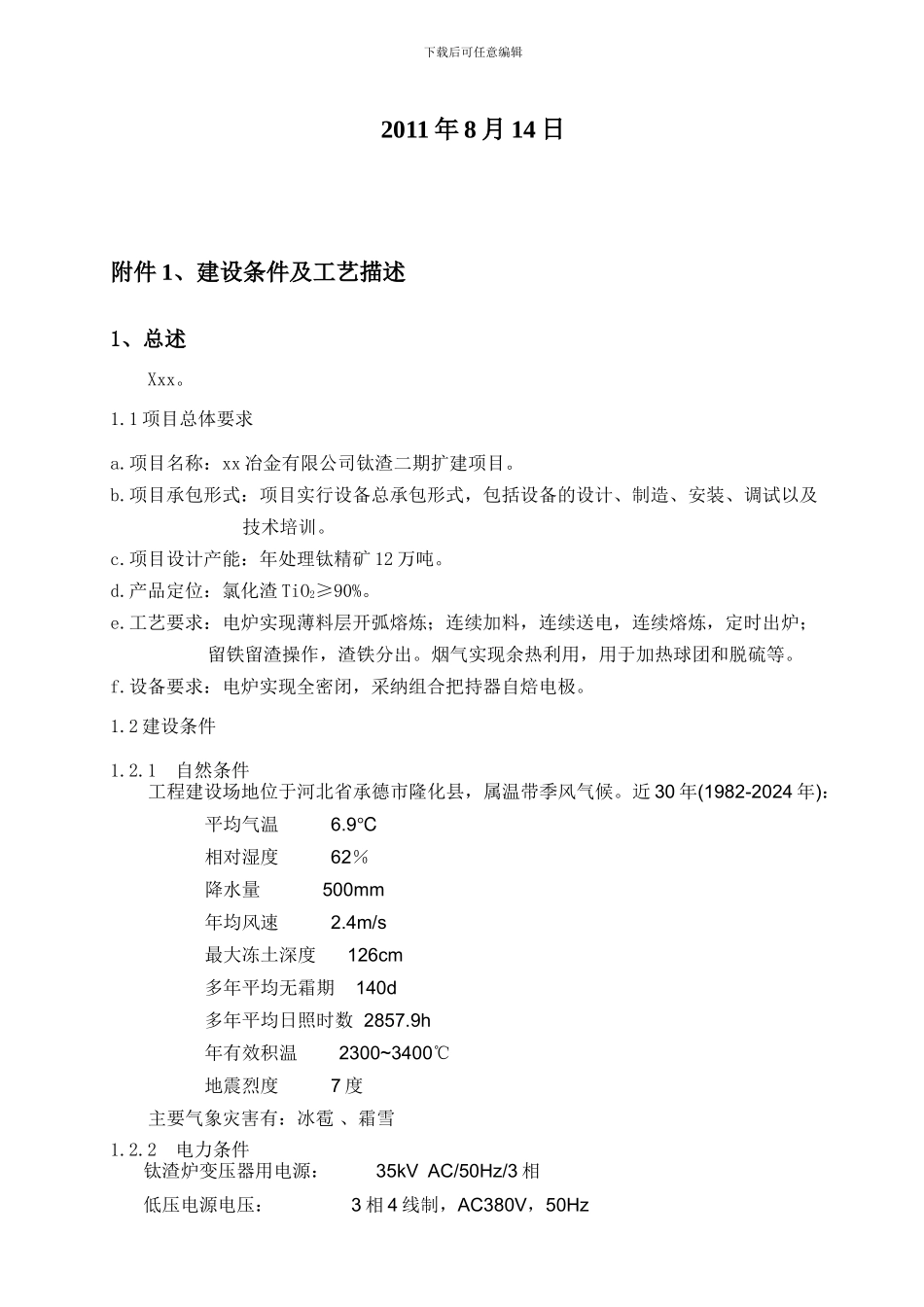

下载后可任意编辑xx冶金有限公司钛渣二期扩建项目30MVA 密闭式钛渣炉技 术 协 议合同号：甲 方：xx 冶金有限公司 乙 方：西安电炉讨论所有限公司下载后可任意编辑2011 年 8 月 14 日附件 1、建设条件及工艺描述1、总述Xxx。1.1 项目总体要求a.项目名称：xx 冶金有限公司钛渣二期扩建项目。b.项目承包形式：项目实行设备总承包形式，包括设备的设计、制造、安装、调试以及技术培训。c.项目设计产能：年处理钛精矿 12 万吨。d.产品定位：氯化渣 TiO2≥90%。e.工艺要求：电炉实现薄料层开弧熔炼；连续加料，连续送电，连续熔炼，定时出炉；留铁留渣操作，渣铁分出。烟气实现余热利用，用于加热球团和脱硫等。f.设备要求：电炉实现全密闭，采纳组合把持器自焙电极。1.2 建设条件1.2.1 自然条件工程建设场地位于河北省承德市隆化县，属温带季风气候。近 30 年(1982-2024 年)：平均气温 6.9℃相对湿度 62％降水量 500mm年均风速 2.4m/s最大冻土深度 126cm多年平均无霜期 140d多年平均日照时数 2857.9h年有效积温 2300~3400℃地震烈度 7 度主要气象灾害有：冰雹 、霜雪1.2.2 电力条件钛渣炉变压器用电源： 35kV AC/50Hz/3 相低压电源电压： 3 相 4 线制，AC380V，50Hz下载后可任意编辑沟通电压波动范围： ＋10％～－15％沟通电源频率波动范围： 50 -1～+0.5 Hz1.2.3 能源介质条件1.2.3.1 水钛渣炉用水由乙方提出条件，甲方满足要求。1.2.3.2 气体介质1) 氧气（拟建液氧站）纯度≥99.6％压力1.8MPa2) 压缩空气普通压缩空气管网压力0.4～0.6 MPa净化压缩空气 管网压力0.4～0.6 MPa1.2.4 原材料条件1.2.4.1 钛精矿的成份成分TiO2FeOFe2O3SiO2Al2O3CaOMgOMnOV2O5SP合计％46.7040.107.452.160.820.500.701.390.080.050.05100.00水分≤9％，粒度小于 0.074mm（200 目)部分不超过 70 %。1.2.4.2 还原剂指标1.2.4.2.1 焦炭指标冶金焦化学成分 （%）组成固定碳灰份挥发份硫冶金焦≥80.0≤14.0≤2.0≤0.6无烟煤≥80.0≤10.0≤10.0≤0.6冶金焦灰份的化学成分（%）成分Fe2O3SiO2Al2O3CaOMgO其它合计含量3.060.025.05.02.05.0100注:焦碳的水份： <5%.热值(g.-cal.)： ≥6554粒度范围： 1～12mm.焦碳的堆比重： ＜0.6g/cm3.安息角： 50°焦碳是无毒、无爆炸性、易燃品，着火点为 600℃。 下载后可任意编辑1.2.4.2.2 电极糊指标 电极糊化学成分（%）成 分固 定 碳灰 份挥 发 分含 量78...
