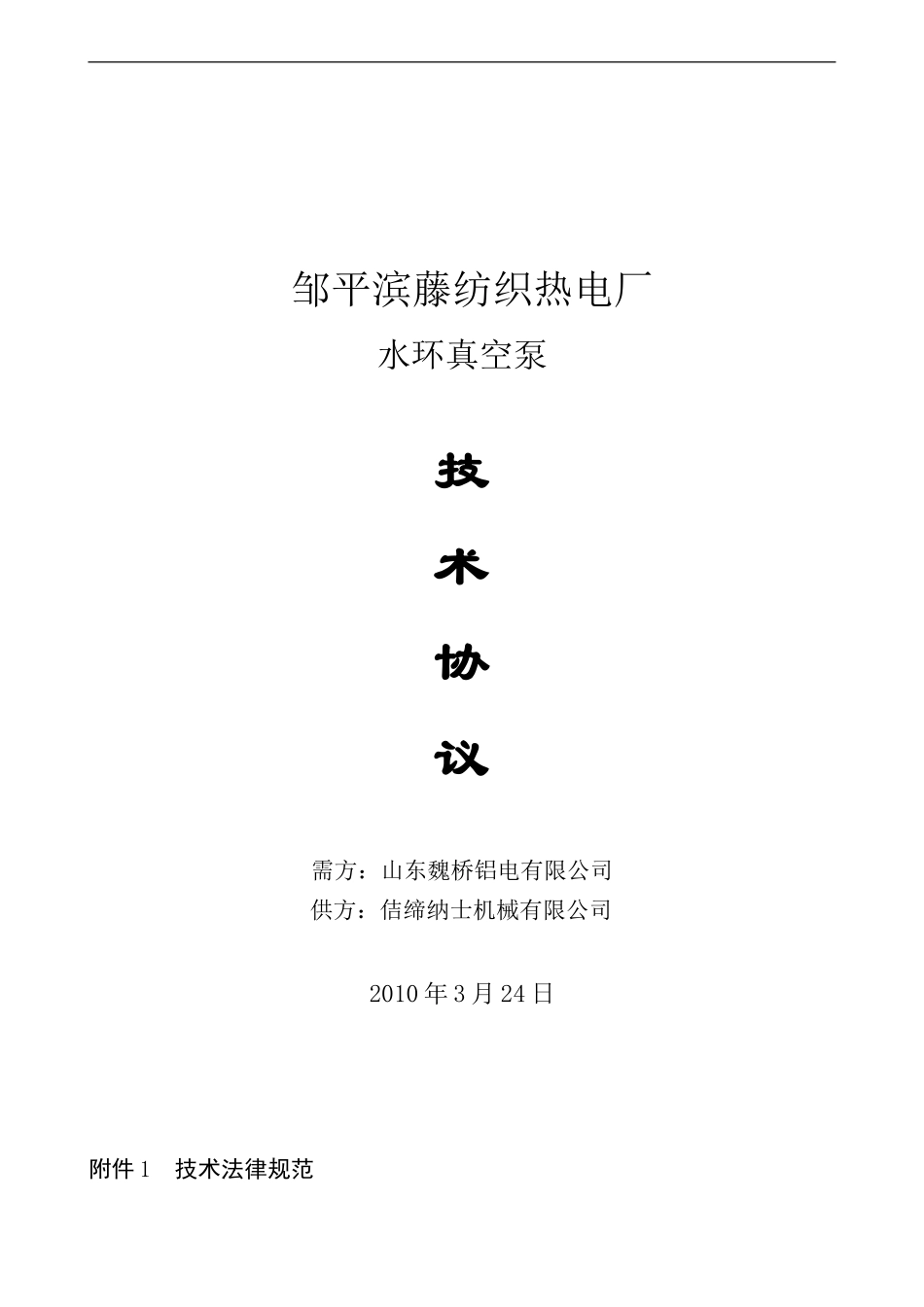

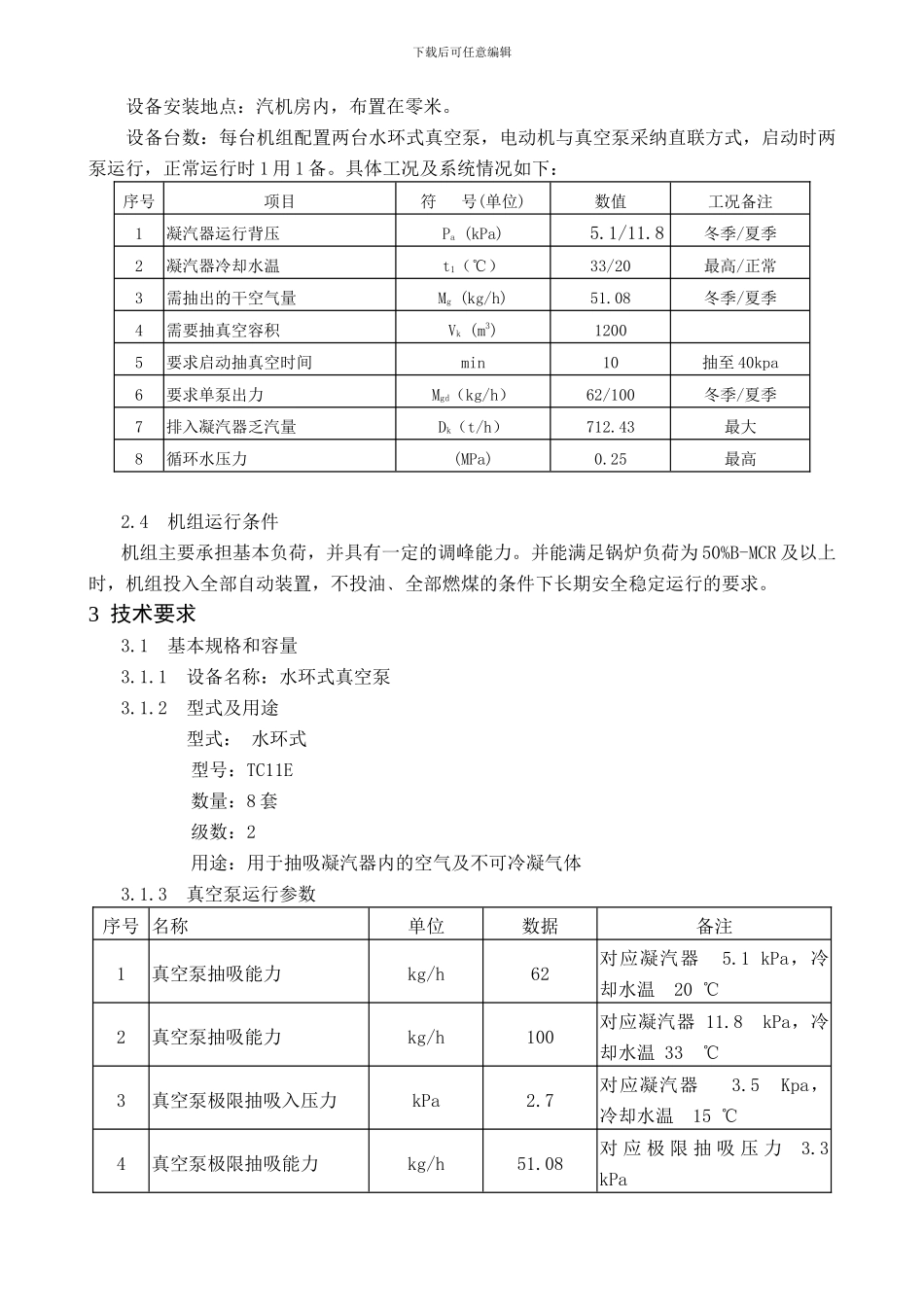

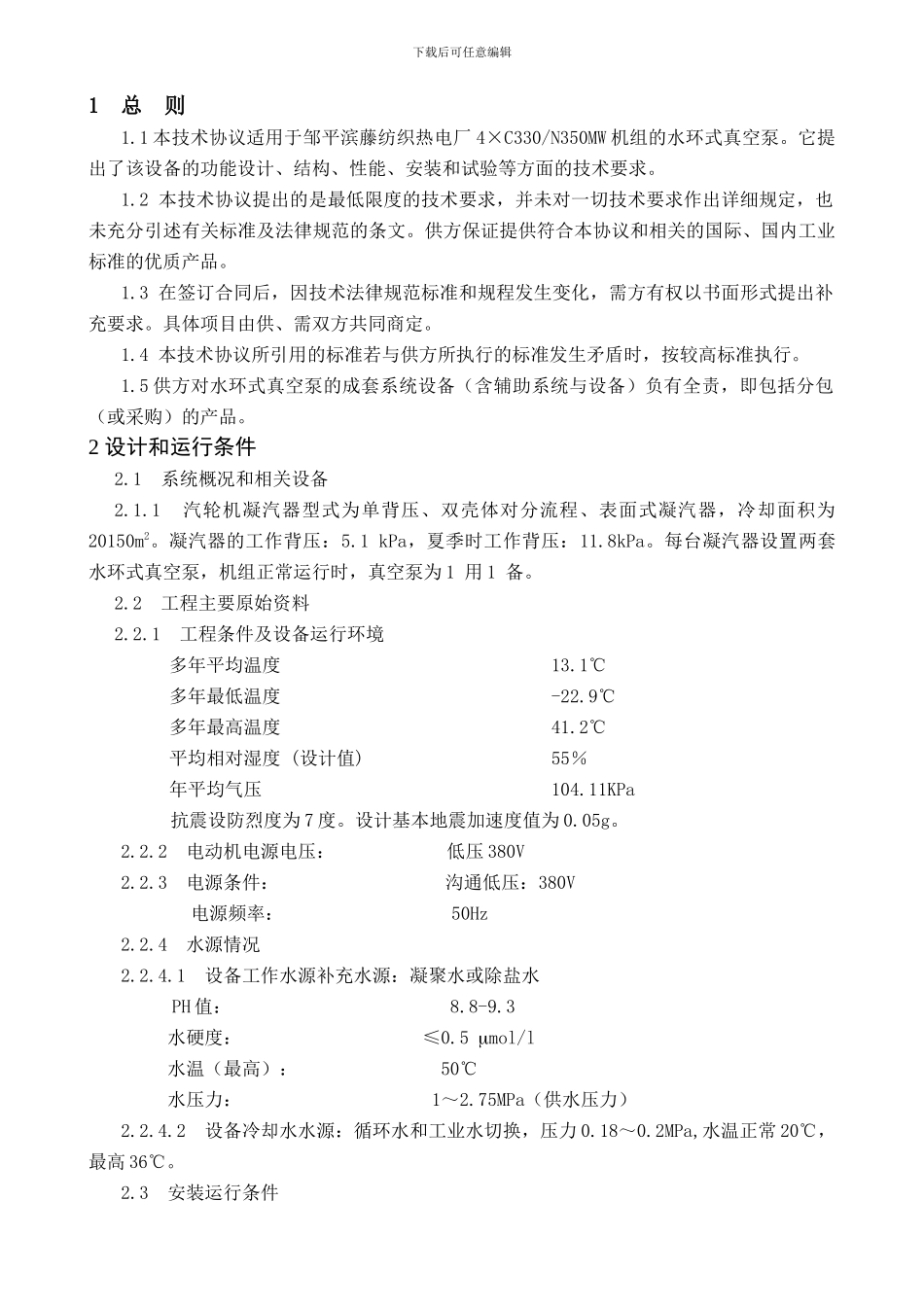

邹平滨藤纺织热电厂水环真空泵技术协议需方：山东魏桥铝电有限公司供方：佶缔纳士机械有限公司2010 年 3 月 24 日附件 1 技术法律规范下载后可任意编辑1 总 则1.1 本技术协议适用于邹平滨藤纺织热电厂 4×C330/N350MW 机组的水环式真空泵。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及法律规范的条文。供方保证提供符合本协议和相关的国际、国内工业标准的优质产品。1.3 在签订合同后，因技术法律规范标准和规程发生变化，需方有权以书面形式提出补充要求。具体项目由供、需双方共同商定。1.4 本技术协议所引用的标准若与供方所执行的标准发生矛盾时，按较高标准执行。1.5 供方对水环式真空泵的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。2 设计和运行条件2.1 系统概况和相关设备2.1.1 汽轮机凝汽器型式为单背压、双壳体对分流程、表面式凝汽器，冷却面积为20150m2。凝汽器的工作背压：5.1 kPa，夏季时工作背压：11.8kPa。每台凝汽器设置两套水环式真空泵，机组正常运行时，真空泵为 1 用 1 备。2.2 工程主要原始资料2.2.1 工程条件及设备运行环境多年平均温度13.1℃多年最低温度-22.9℃多年最高温度41.2℃平均相对湿度 (设计值)55％年平均气压104.11KPa 抗震设防烈度为 7 度。设计基本地震加速度值为 0.05g。2.2.2 电动机电源电压： 低压 380V2.2.3 电源条件： 沟通低压：380V电源频率： 50Hz2.2.4 水源情况2.2.4.1 设备工作水源补充水源：凝聚水或除盐水PH 值： 8.8-9.3水硬度： ≤0.5 mol/l水温（最高）： 50℃水压力： 1～2.75MPa（供水压力）2.2.4.2 设备冷却水水源：循环水和工业水切换，压力 0.18～0.2MPa,水温正常 20℃，最高 36℃。2.3 安装运行条件下载后可任意编辑设备安装地点：汽机房内，布置在零米。设备台数：每台机组配置两台水环式真空泵，电动机与真空泵采纳直联方式，启动时两泵运行，正常运行时 1 用 1 备。具体工况及系统情况如下：序号项目符 号(单位)数值工况备注1凝汽器运行背压Pa (kPa)5.1/11.8冬季/夏季2凝汽器冷却水温t1（℃）33/20最高/正常3需抽出的干空气量Mg (kg/h)51.08冬季/夏季4需要抽真空容积Vk (m3)12005要求启动抽真空时间min10抽至 40kpa6要求单泵出力Mgd（kg/h）62/100冬季/夏季7...
