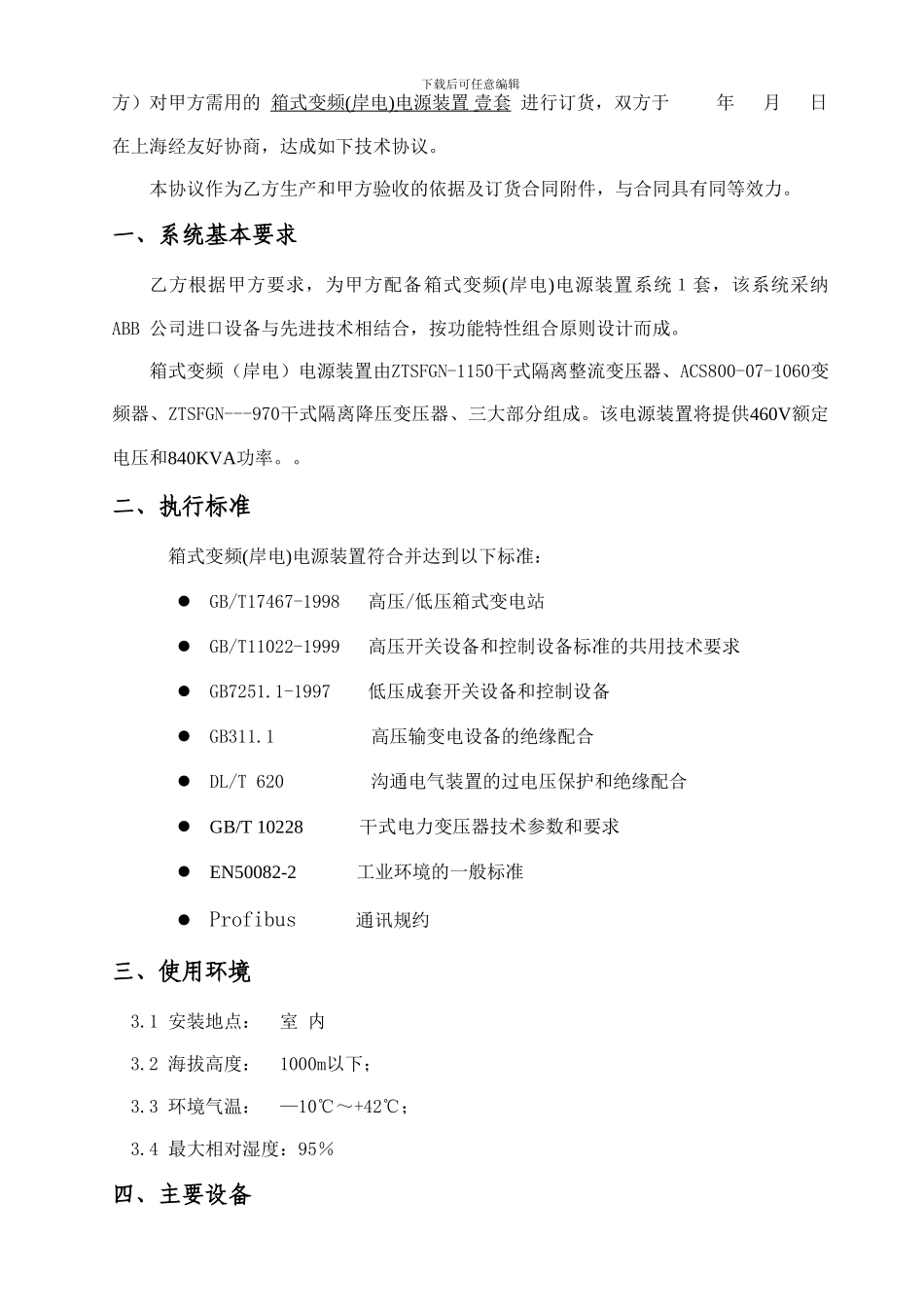

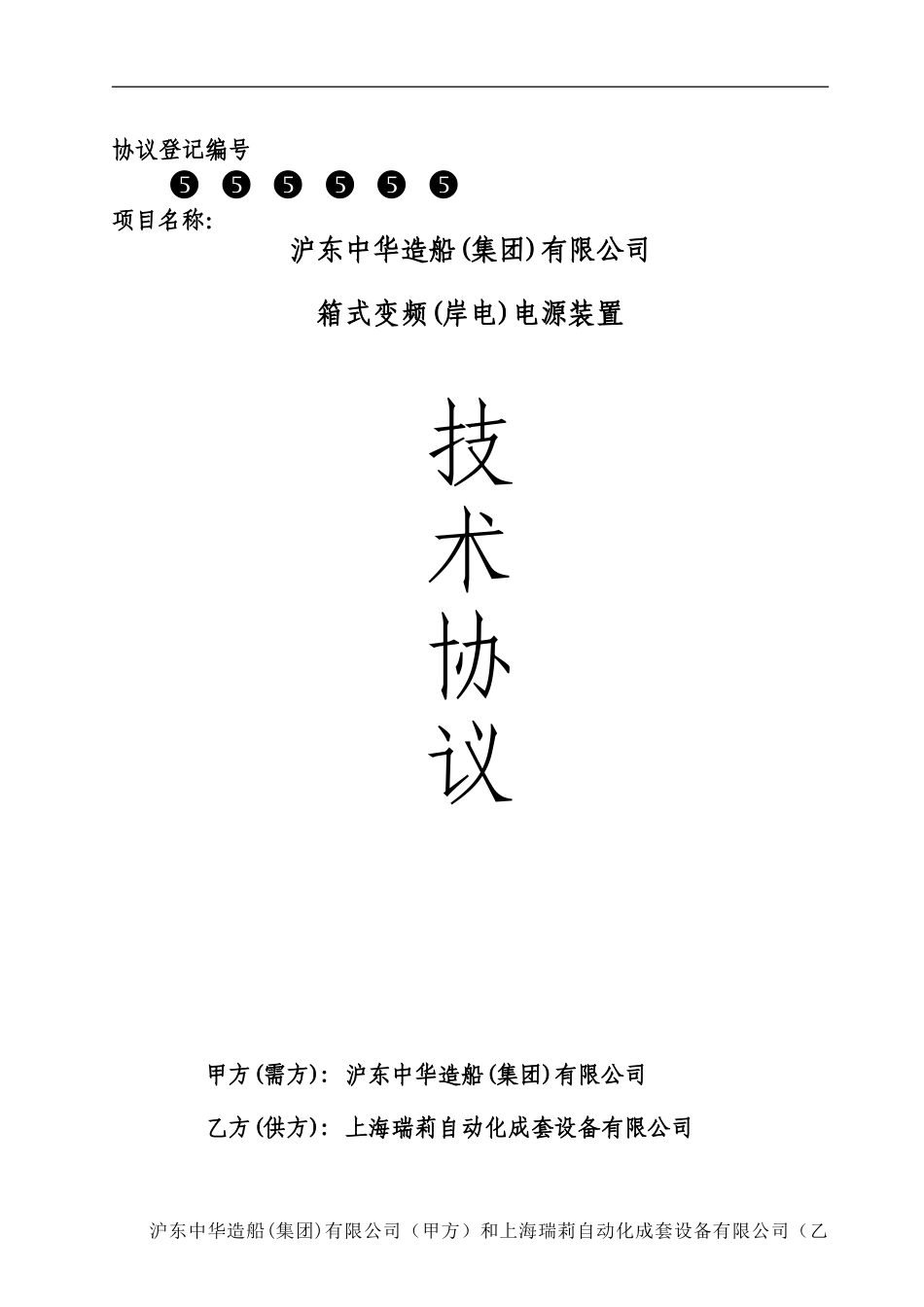

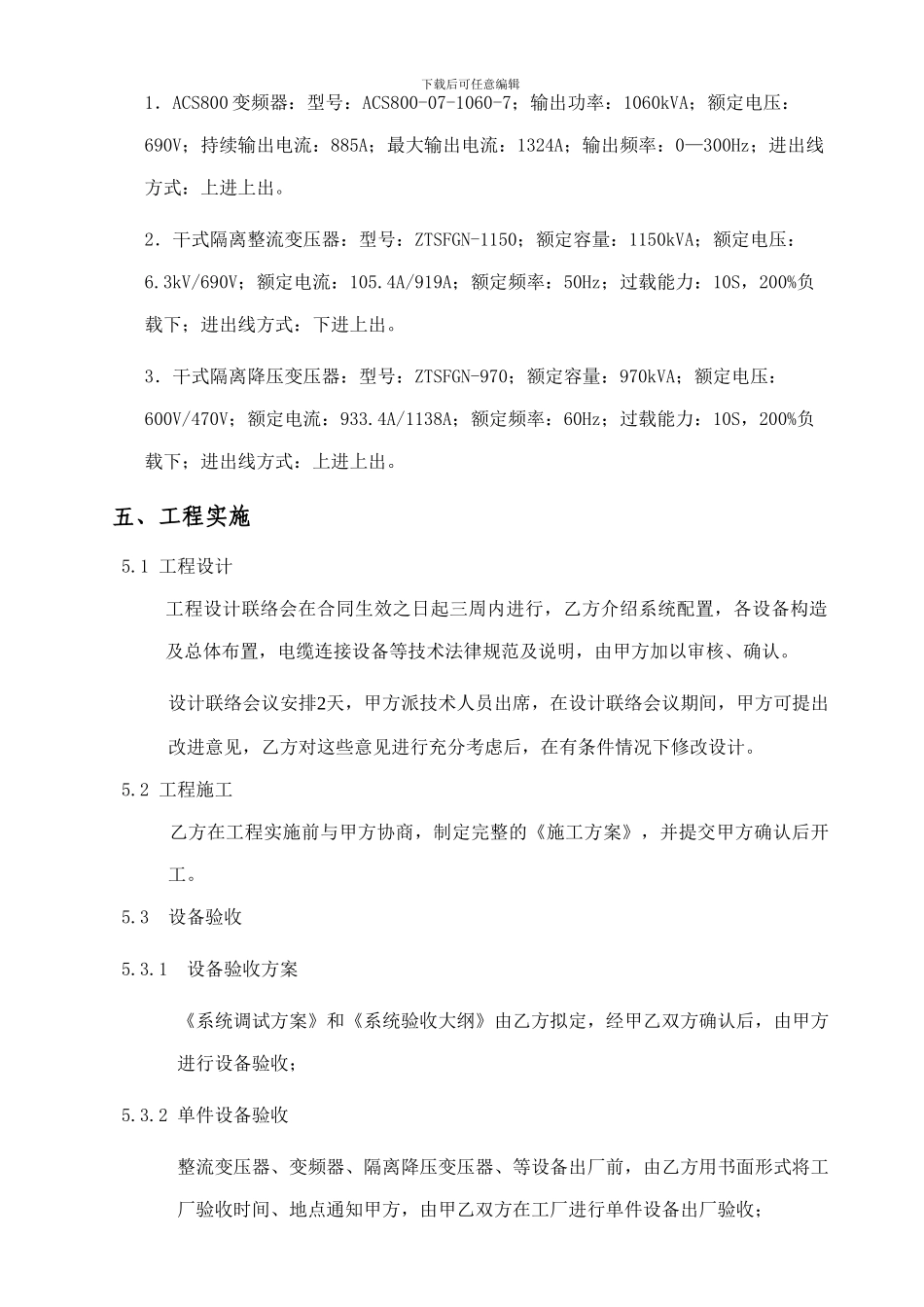

协议登记编号 项目名称:沪东中华造船(集团)有限公司箱式变频(岸电)电源装置技术协议 甲方(需方): 沪东中华造船(集团)有限公司 乙方(供方): 上海瑞莉自动化成套设备有限公司 沪东中华造船(集团)有限公司(甲方)和上海瑞莉自动化成套设备有限公司(乙下载后可任意编辑方)对甲方需用的 箱式变频 ( 岸电 ) 电源装置 壹套 进行订货,双方于 年 月 日在上海经友好协商,达成如下技术协议。本协议作为乙方生产和甲方验收的依据及订货合同附件,与合同具有同等效力。一、系统基本要求乙方根据甲方要求,为甲方配备箱式变频(岸电)电源装置系统1套,该系统采纳 ABB 公司进口设备与先进技术相结合,按功能特性组合原则设计而成。箱式变频(岸电)电源装置由ZTSFGN-1150干式隔离整流变压器、ACS800-07-1060变频器、ZTSFGN---970干式隔离降压变压器、三大部分组成。该电源装置将提供460V额定电压和840KVA功率。。二、执行标准箱式变频(岸电)电源装置符合并达到以下标准:GB/T17467-1998 高压/低压箱式变电站GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求GB7251.1-1997 低压成套开关设备和控制设备GB311.1 高压输变电设备的绝缘配合DL/T 620 沟通电气装置的过电压保护和绝缘配合GB/T 10228 干式电力变压器技术参数和要求EN50082-2 工业环境的一般标准Profibus 通讯规约三、使用环境3.1 安装地点: 室 内 3.2 海拔高度: 1000m以下; 3.3 环境气温: —10℃~+42℃; 3.4 最大相对湿度:95%四、主要设备下载后可任意编辑1.ACS800 变频器:型号:ACS800-07-1060-7;输出功率:1060kVA;额定电压:690V;持续输出电流:885A;最大输出电流:1324A;输出频率:0—300Hz;进出线方式:上进上出。2.干式隔离整流变压器:型号:ZTSFGN-1150;额定容量:1150kVA;额定电压:6.3kV/690V;额定电流:105.4A/919A;额定频率:50Hz;过载能力:10S,200%负载下;进出线方式:下进上出。3.干式隔离降压变压器:型号:ZTSFGN-970;额定容量:970kVA;额定电压:600V/470V;额定电流:933.4A/1138A;额定频率:60Hz;过载能力:10S,200%负载下;进出线方式:上进上出。五、工程实施5.1 工程设计工程设计联络会在合同生效之日起三周内进行,乙方介绍系统配置,各设备构造及总体布置,电缆连接设备等技术法律规范及说明,由甲方加以审核、确认。设计联络会议安排2天,甲方派...
