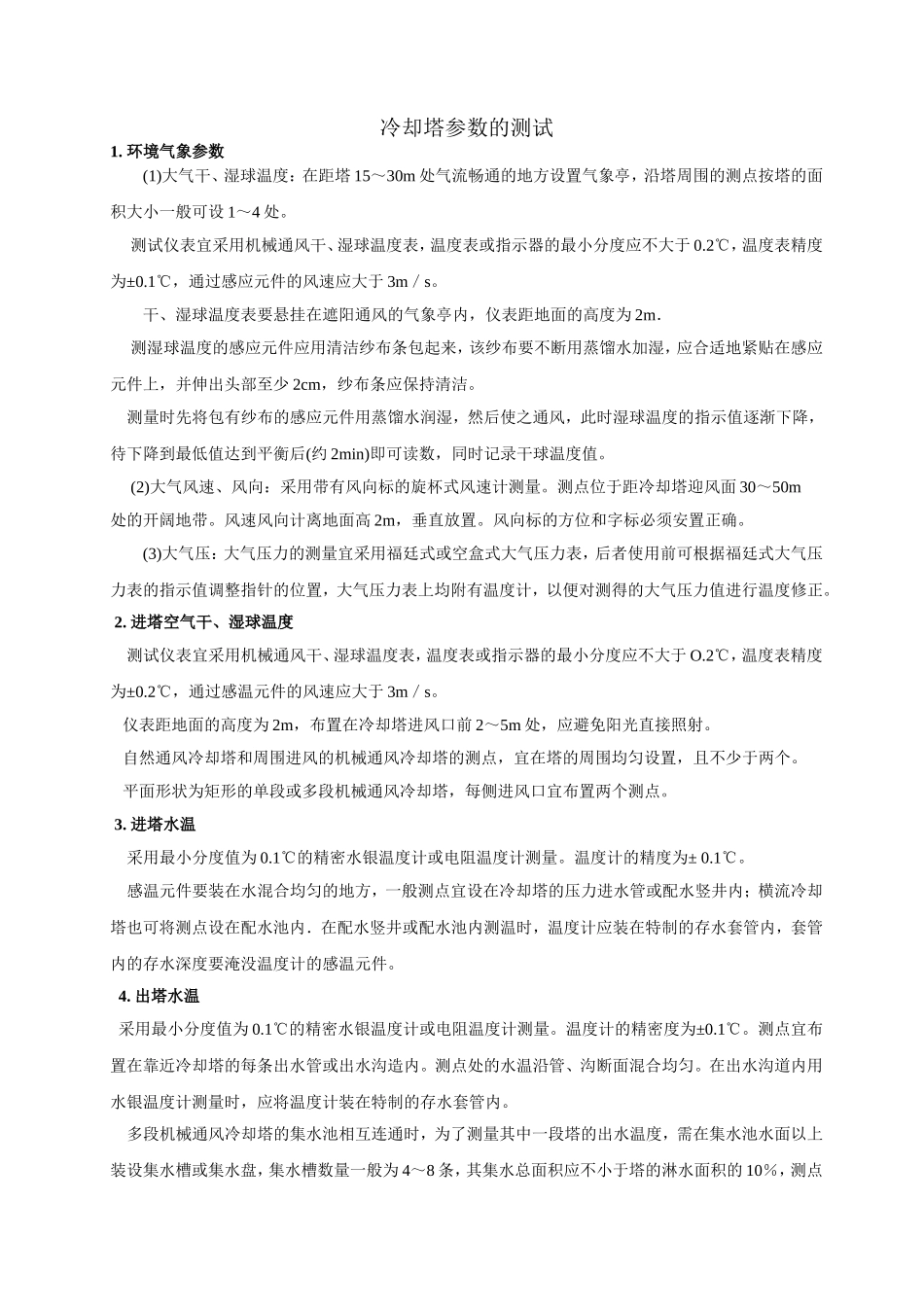

冷却塔参数的测试_第1页
1/6

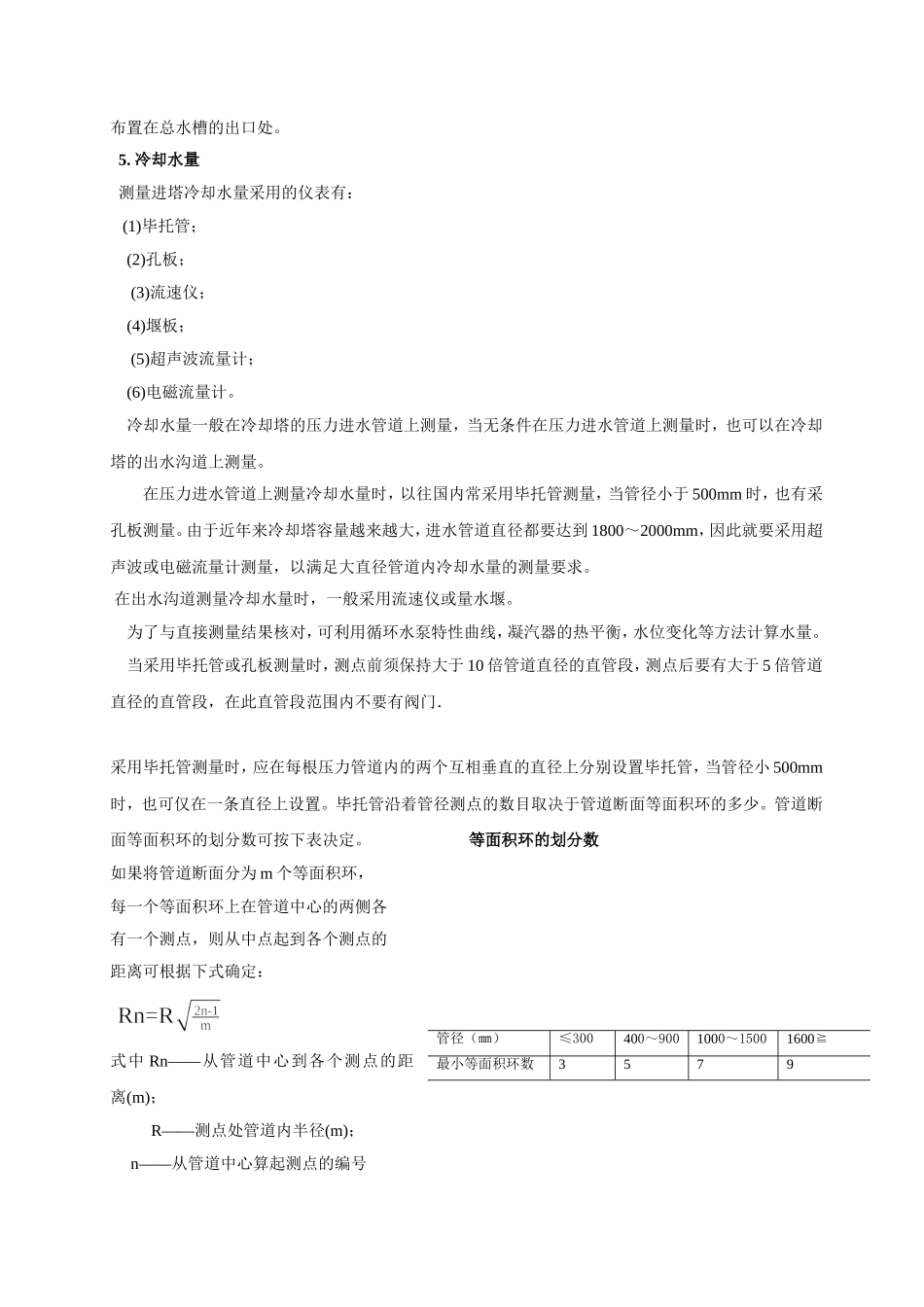

冷却塔参数的测试_第2页
2/6

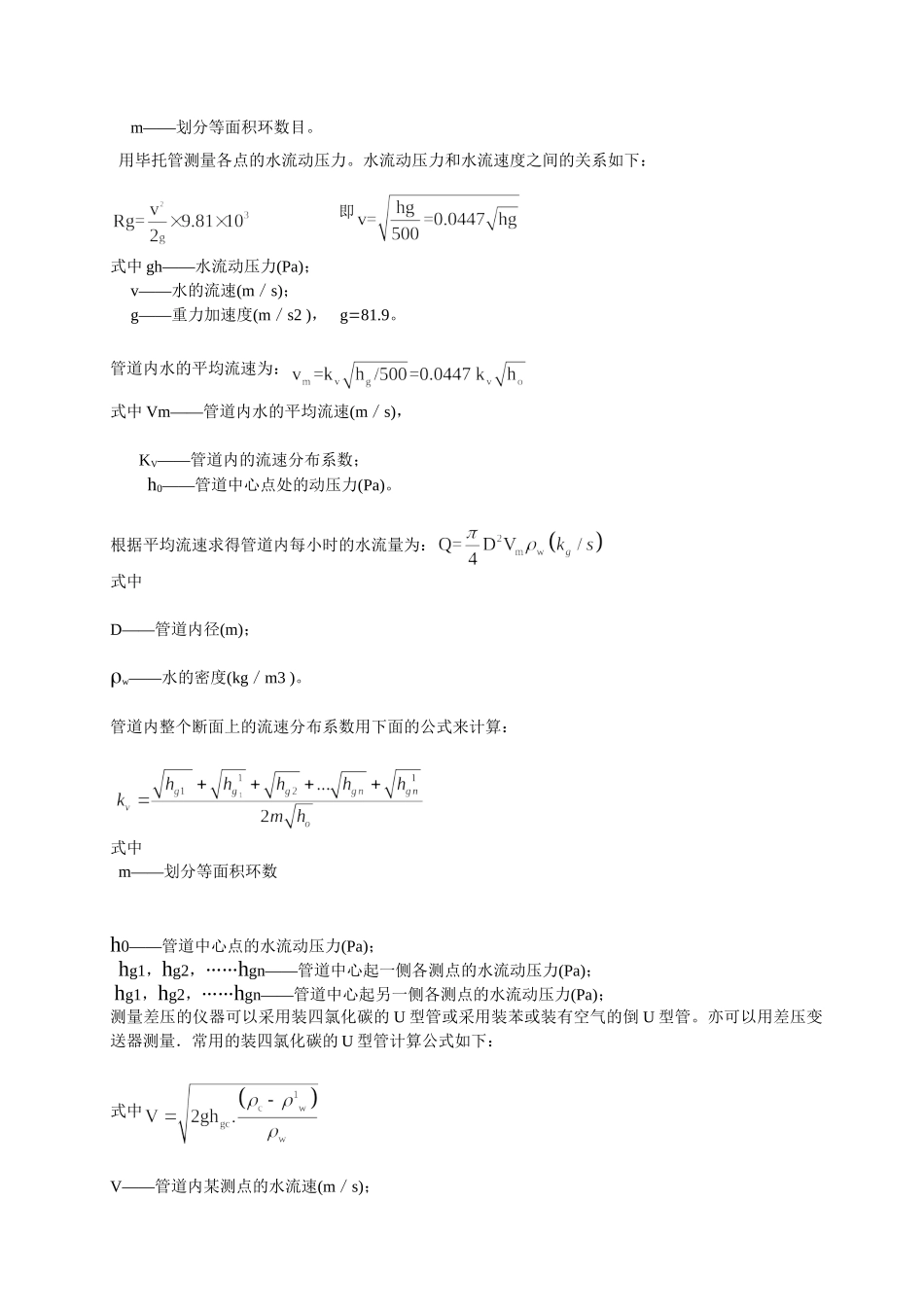

冷却塔参数的测试_第3页
3/6
冷却塔参数的测试1.环境气象参数(1)大气干、湿球温度:在距塔15~30m处气流畅通的地方设置气象亭,沿塔周围的测点按塔的面积大小一般可设1~4处。测试仪表宜采用机械通风干、湿球温度表,温度表或指示器的最小分度应不大于0.2℃,温度表精度为±0.1℃,通过感应元件的风速应大于3m/s。干、湿球温度表要悬挂在遮阳通风的气象亭内,仪表距地面的高度为2m.测湿球温度的感应元件应用清洁纱布条包起来,该纱布要不断用蒸馏水加湿,应合适地紧贴在感应元件上,并伸出头部至少2cm,纱布条应保持清洁。测量时先将包有纱布的感应元件用蒸馏水润湿,然后使之通风,此时湿球温度的指示值逐渐下降,待下降到最低值达到平衡后(约2min)即可读数,同时记录干球温度值。(2)大气风速、风向:采用带有风向标的旋杯式风速计测量。测点位于距冷却塔迎风面30~50m处的开阔地带。风速风向计离地面高2m,垂直放置。风向标的方位和字标必须安置正确。(3)大气压:大气压力的测量宜采用福廷式或空盒式大气压力表,后者使用前可根据福廷式大气压力表的指示值调整指针的位置,大气压力表上均附有温度计,以便对测得的大气压力值进行温度修正。2.进塔空气干、湿球温度测试仪表宜采用机械通风干、湿球温度表,温度表或指示器的最小分度应不大于O.2℃,温度表精度为±0.2℃,通过感温元件的风速应大于3m/s。仪表距地面的高度为2m,布置在冷却塔进风口前2~5m处,应避免阳光直接照射。自然通风冷却塔和周围进风的机械通风冷却塔的测点,宜在塔的周围均匀设置,且不少于两个。平面形状为矩形的单段或多段机械通风冷却塔,每侧进风口宜布置两个测点。3.进塔水温采用最小分度值为0.1℃的精密水银温度计或电阻温度计测量。温度计的精度为±0.1℃。感温元件要装在水混合均匀的地方,一般测点宜设在冷却塔的压力进水管或配水竖井内;横流冷却塔也可将测点设在配水池内.在配水竖井或配水池内测温时,温度计应装在特制的存水套管内,套管内的存水深度要淹没温度计的感温元件。4.出塔水温采用最小分度值为0.1℃的精密水银温度计或电阻温度计测量。温度计的精密度为±0.1℃。测点宜布置在靠近冷却塔的每条出水管或出水沟造内。测点处的水温沿管、沟断面混合均匀。在出水沟道内用水银温度计测量时,应将温度计装在特制的存水套管内。多段机械通风冷却塔的集水池相互连通时,为了测量其中一段塔的出水温度,需在集水池水面以上装设集水槽或集水盘,集水槽数量一般为4~8条,其集水总面积应不小于塔的淋水面积的10%,测点布置在总水槽的出口处。5.冷却水量测量进塔冷却水量采用的仪表有:(1)毕托管;(2)孔板;(3)流速仪;(4)堰板;(5)超声波流量计;(6)电磁流量计。冷却水量一般在冷却塔的压力进水管道上测量,当无条件在压力进水管道上测量时,也可以在冷却塔的出水沟道上测量。在压力进水管道上测量冷却水量时,以往国内常采用毕托管测量,当管径小于500mm时,也有采孔板测量。由于近年来冷却塔容量越来越大,进水管道直径都要达到1800~2000mm,因此就要采用超声波或电磁流量计测量,以满足大直径管道内冷却水量的测量要求。在出水沟道测量冷却水量时,一般采用流速仪或量水堰。为了与直接测量结果核对,可利用循环水泵特性曲线,凝汽器的热平衡,水位变化等方法计算水量。当采用毕托管或孔板测量时,测点前须保持大于10倍管道直径的直管段,测点后要有大于5倍管道直径的直管段,在此直管段范围内不要有阀门.采用毕托管测量时,应在每根压力管道内的两个互相垂直的直径上分别设置毕托管,当管径小500mm时,也可仅在一条直径上设置。毕托管沿着管径测点的数目取决于管道断面等面积环的多少。管道断面等面积环的划分数可按下表决定。等面积环的划分数如果将管道断面分为m个等面积环,每一个等面积环上在管道中心的两侧各有一个测点,则从中点起到各个测点的距离可根据下式确定:式中Rn——从管道中心到各个测点的距离(m);R——测点处管道内半径(m);n——从管道中心算起测点的编号管径(㎜)≤300400~9001000~15001600≧最小等面积环数3579m——划分等面积环数目。用毕托管测量各点的水流动压力。水流动压力和水流速度...
