利辛县博澳华庭施工组织设计VIP免费

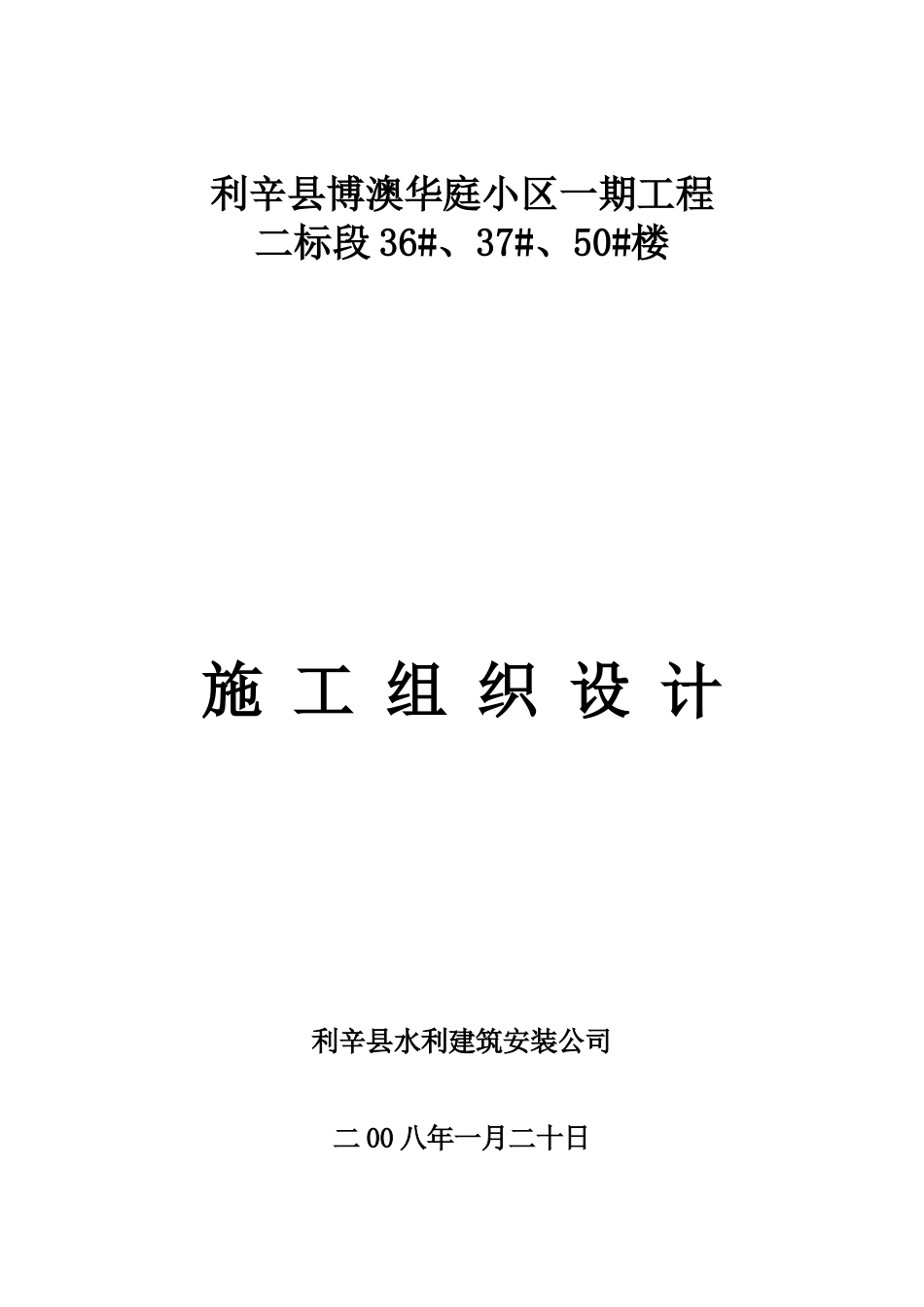

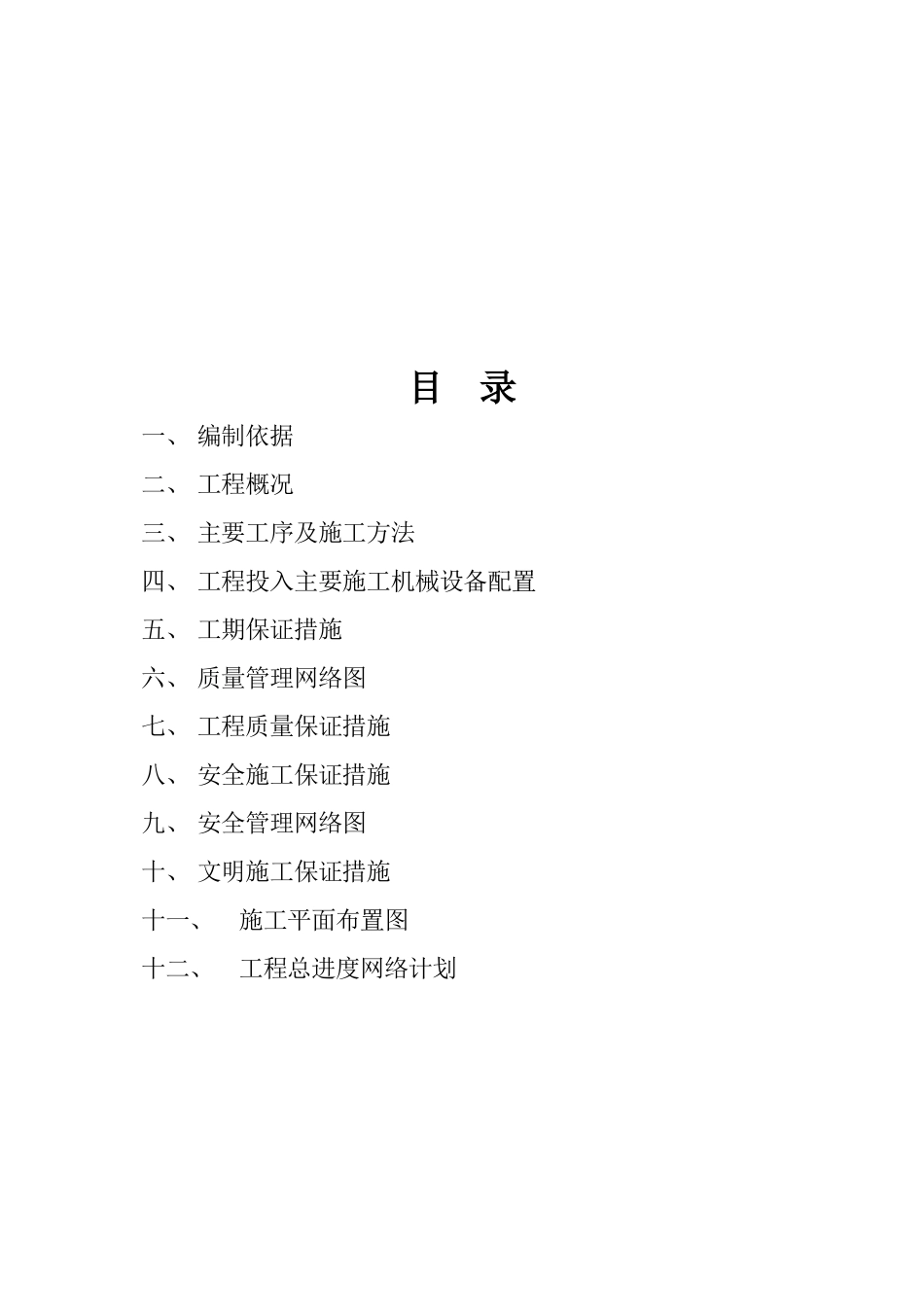

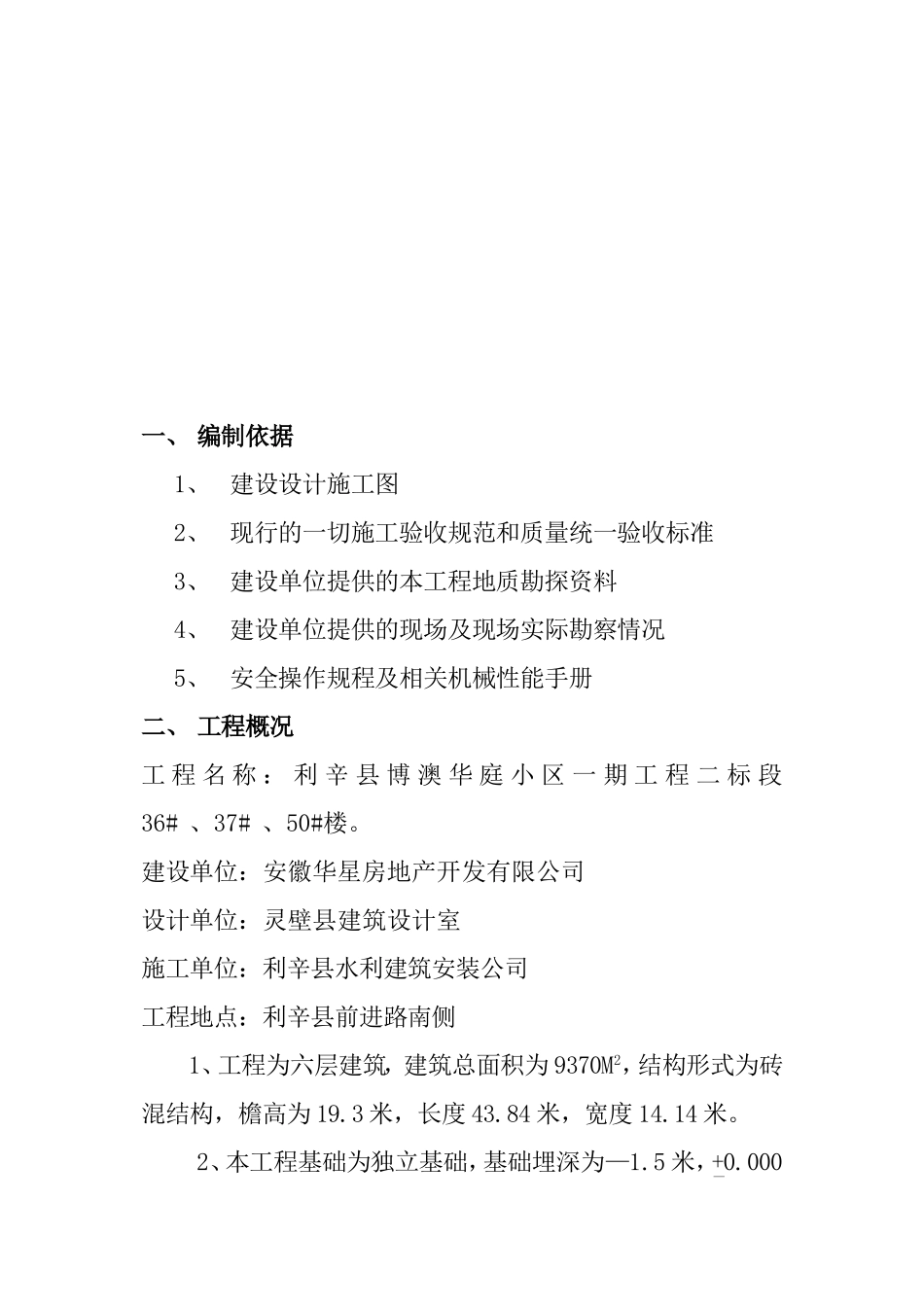

利辛县博澳华庭小区一期工程二标段36#、37#、50#楼施工组织设计利辛县水利建筑安装公司二00八年一月二十日目录一、编制依据二、工程概况三、主要工序及施工方法四、工程投入主要施工机械设备配置五、工期保证措施六、质量管理网络图七、工程质量保证措施八、安全施工保证措施九、安全管理网络图十、文明施工保证措施十一、施工平面布置图十二、工程总进度网络计划一、编制依据1、建设设计施工图2、现行的一切施工验收规范和质量统一验收标准3、建设单位提供的本工程地质勘探资料4、建设单位提供的现场及现场实际勘察情况5、安全操作规程及相关机械性能手册二、工程概况工程名称：利辛县博澳华庭小区一期工程二标段36#、37#、50#楼。建设单位：安徽华星房地产开发有限公司设计单位：灵壁县建筑设计室施工单位：利辛县水利建筑安装公司工程地点：利辛县前进路南侧1、工程为六层建筑，建筑总面积为9370M2，结构形式为砖混结构，檐高为19.3米，长度43.84米，宽度14.14米。2、本工程基础为独立基础，基础埋深为—1.5米，+0.000以下墙体采用240厚Mu10机制砖，用M7.5水泥砂浆砌筑。3、±0.000以上采用MU10机制砖和和M5混合砂浆砌筑。4、本工程采用的砼强度等级。5、外墙装饰外墙装饰白色外墙漆。具体做法皖2004-J301第44页7节点。6、内装饰皖2004-J113第28页5节点。内粉为毛墙。7、门窗本工程主要采用朔钢推拉窗。8、屋面：（1）皖2005J201-A1-B2-C1/50-D8/30-A1-E16ɑ-F9(上人平屋面)。（2）皖2005J201-A1-B2-C1/60-D8/30-A1-E16ɑ-F9(不上人平屋面)。（3）皖2005J201-A1-D7/30-M1-E6ɑ(≥1.2-N1-P1(斜坡屋面)。9、工期日历天数为320天10、质量：合格三、主要工序及施工方法1、测量技术方案根据本工程施工具体情况，大致要进行以下主要测量工作：基坑挖土前进行地面放线定位挖土垫层浇捣弹线，测平砖基础砌筑地梁浇筑、土方回填。具体表述如下：一、现场控制点、线复核利用水准仪和标尺复核现场的结构高程控制点，同时将高程控制点引测到稳定的建筑结构上，以之作为本工程施工中高程控制点的基本引测点。二、平面控制主轴线放测为便于分别对基础结构施工、地上结构施工和装饰施工三个施工阶段进行控制，根据确定的轴线控制点，在施工区内按照建筑物的轴线关系，分别放测几条相互垂直的控制主轴线.本工程东、西方向将选取轴作A、D、G作为主轴线，南北方向将选取1、7、12，作为主轴线；各道控制上轴线就延伸到场地围墙上和附近沉降稳定的建筑物上，设红色标志，作为向各施工层投测的依据。三、土方开挖线及基础结构施工放测该工程基础埋置深度较深首先进行大开挖，开挖至一定深度后，在基坑上边，利用经伟仪以外控法将各道控制主轴线投到基础垫层上，同时利用水准仪和标尺，将高程水准点引测到基坑垫层上，在插签上划红漆表示，成为基坑内高程控制点。四、地上结构高程和垂直度控制利用水准点作为高程控制的依据，将绝对高程换算成相对高程，并将±0.000标高沿地上结构边柱向上引测，以便于相互校核和分段施工。高程的竖向传递采用计量部门检定过的钢卷尺沿线向上量取至施工层，并且画出正米数的水平线。各施工层的标高线均由各处的起始标高线直接向上量取。主要通过控制四根有角柱支模垂直控制整体垂直度。柱模板垂直度控制可采用线锤吊坠法。2、钢筋工施工方案一、钢筋连接本工程钢筋搭接部位、搭接方式、搭接长度必须满足设计和规范要求。二、钢筋绑扎在结构施工中，各层钢筋绑扎总的顺序为：柱钢筋绑扎框架钢筋绑扎楼板钢筋绑扎。钢筋级别、直接、根数和间距均应符合设计和施工要求。采用0.7-1MM直径的镀锌丝绑扎牢固，使在其砼浇筑过程不出现位移，钢筋网不得用石子、砖块代替。绑扎或焊接的钢筋骨架，钢筋网不得出现变形、松脱与开焊。在双层钢筋和县挂部位需架高马蹬以便保证其间。三、钢筋质量要求所有进场钢筋必须有出厂合格证和复试报告，合格后方可使用，要求下料准确，绑扎牢固，如出现钢筋代换情况，必须经设计单位同意。3、模板工程施工方案1、模板安装前应熟悉设计图纸及构造大样图，掌握住相关标高，中心线的测量依据和数据。2、本工程模板主要采用木模板，柱采用木模，木...
