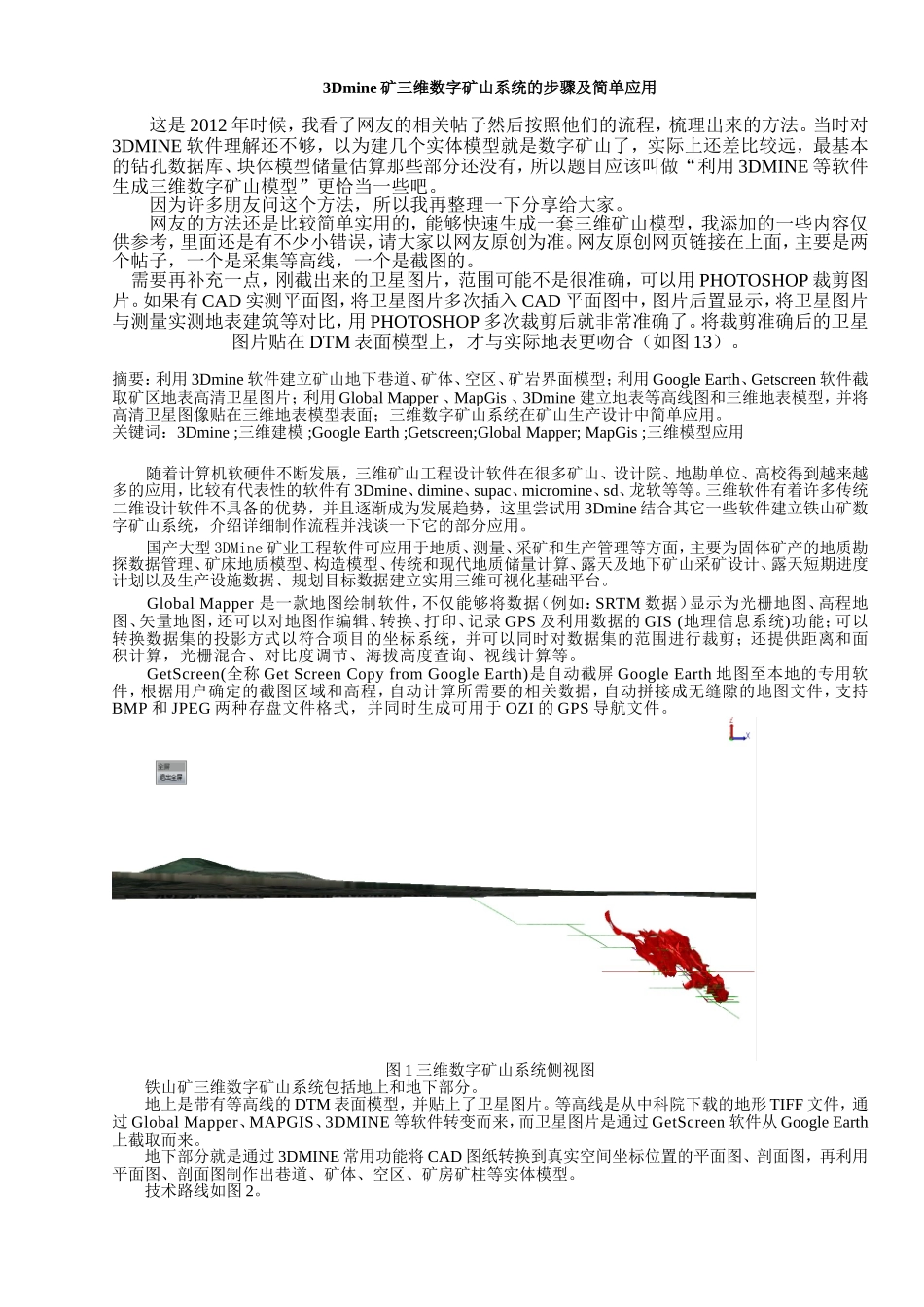

3Dmine矿三维数字矿山系统的步骤及简单应用这是2012年时候，我看了网友的相关帖子然后按照他们的流程，梳理出来的方法。当时对3DMINE软件理解还不够，以为建几个实体模型就是数字矿山了，实际上还差比较远，最基本的钻孔数据库、块体模型储量估算那些部分还没有，所以题目应该叫做“利用3DMINE等软件生成三维数字矿山模型”更恰当一些吧。因为许多朋友问这个方法，所以我再整理一下分享给大家。网友的方法还是比较简单实用的，能够快速生成一套三维矿山模型，我添加的一些内容仅供参考，里面还是有不少小错误，请大家以网友原创为准。网友原创网页链接在上面，主要是两个帖子，一个是采集等高线，一个是截图的。需要再补充一点，刚截出来的卫星图片，范围可能不是很准确，可以用PHOTOSHOP裁剪图片。如果有CAD实测平面图，将卫星图片多次插入CAD平面图中，图片后置显示，将卫星图片与测量实测地表建筑等对比，用PHOTOSHOP多次裁剪后就非常准确了。将裁剪准确后的卫星图片贴在DTM表面模型上，才与实际地表更吻合（如图13）。摘要：利用3Dmine软件建立矿山地下巷道、矿体、空区、矿岩界面模型；利用GoogleEarth、Getscreen软件截取矿区地表高清卫星图片；利用GlobalMapper、MapGis、3Dmine建立地表等高线图和三维地表模型，并将高清卫星图像贴在三维地表模型表面；三维数字矿山系统在矿山生产设计中简单应用。关键词：3Dmine;三维建模;GoogleEarth;Getscreen;GlobalMapper;MapGis;三维模型应用随着计算机软硬件不断发展，三维矿山工程设计软件在很多矿山、设计院、地勘单位、高校得到越来越多的应用，比较有代表性的软件有3Dmine、dimine、supac、micromine、sd、龙软等等。三维软件有着许多传统二维设计软件不具备的优势，并且逐渐成为发展趋势，这里尝试用3Dmine结合其它一些软件建立铁山矿数字矿山系统，介绍详细制作流程并浅谈一下它的部分应用。国产大型3DMine矿业工程软件可应用于地质、测量、采矿和生产管理等方面，主要为固体矿产的地质勘探数据管理、矿床地质模型、构造模型、传统和现代地质储量计算、露天及地下矿山采矿设计、露天短期进度计划以及生产设施数据、规划目标数据建立实用三维可视化基础平台。GlobalMapper是一款地图绘制软件，不仅能够将数据（例如：SRTM数据）显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能；可以转换数据集的投影方式以符合项目的坐标系统，并可以同时对数据集的范围进行裁剪；还提供距离和面积计算，光栅混合、对比度调节、海拔高度查询、视线计算等。GetScreen(全称GetScreenCopyfromGoogleEarth)是自动截屏GoogleEarth地图至本地的专用软件，根据用户确定的截图区域和高程，自动计算所需要的相关数据，自动拼接成无缝隙的地图文件，支持BMP和JPEG两种存盘文件格式，并同时生成可用于OZI的GPS导航文件。图1三维数字矿山系统侧视图铁山矿三维数字矿山系统包括地上和地下部分。地上是带有等高线的DTM表面模型，并贴上了卫星图片。等高线是从中科院下载的地形TIFF文件，通过GlobalMapper、MAPGIS、3DMINE等软件转变而来，而卫星图片是通过GetScreen软件从GoogleEarth上截取而来。地下部分就是通过3DMINE常用功能将CAD图纸转换到真实空间坐标位置的平面图、剖面图，再利用平面图、剖面图制作出巷道、矿体、空区、矿房矿柱等实体模型。技术路线如图2。图2三维数字矿山系统建立技术路线方法AutoCAD软件中DWG格式平面图剖面图由3Dmine坐标转换为立体空间中平面图剖面图GoogleEarth卫星图片3Dmine建模生成地下巷道模型、矿体模型、岩矿界面、空区模型Getscreen截图软件截取高清卫星图片3Dmine将高清卫星图片贴在DTM模型表面从中科院下载地形TIFF数据文件导入GlobalMapper生成矿区周边区域10米等高线，输出为DXF文件Mapgis将DXF文件转换为点线文件Mapgis投影变换将点线文件由地理坐标系转换到平面直角坐标系3Dmine将点线文件转换成3ds格式,为等高线赋实际高程3Dmine生成DTM地面模型地下模型建模路线地上模型建模路线矿上地上、地表三维模型建立完毕1.数字矿山系统地下部分建立流...
