中置柜技术协议样本

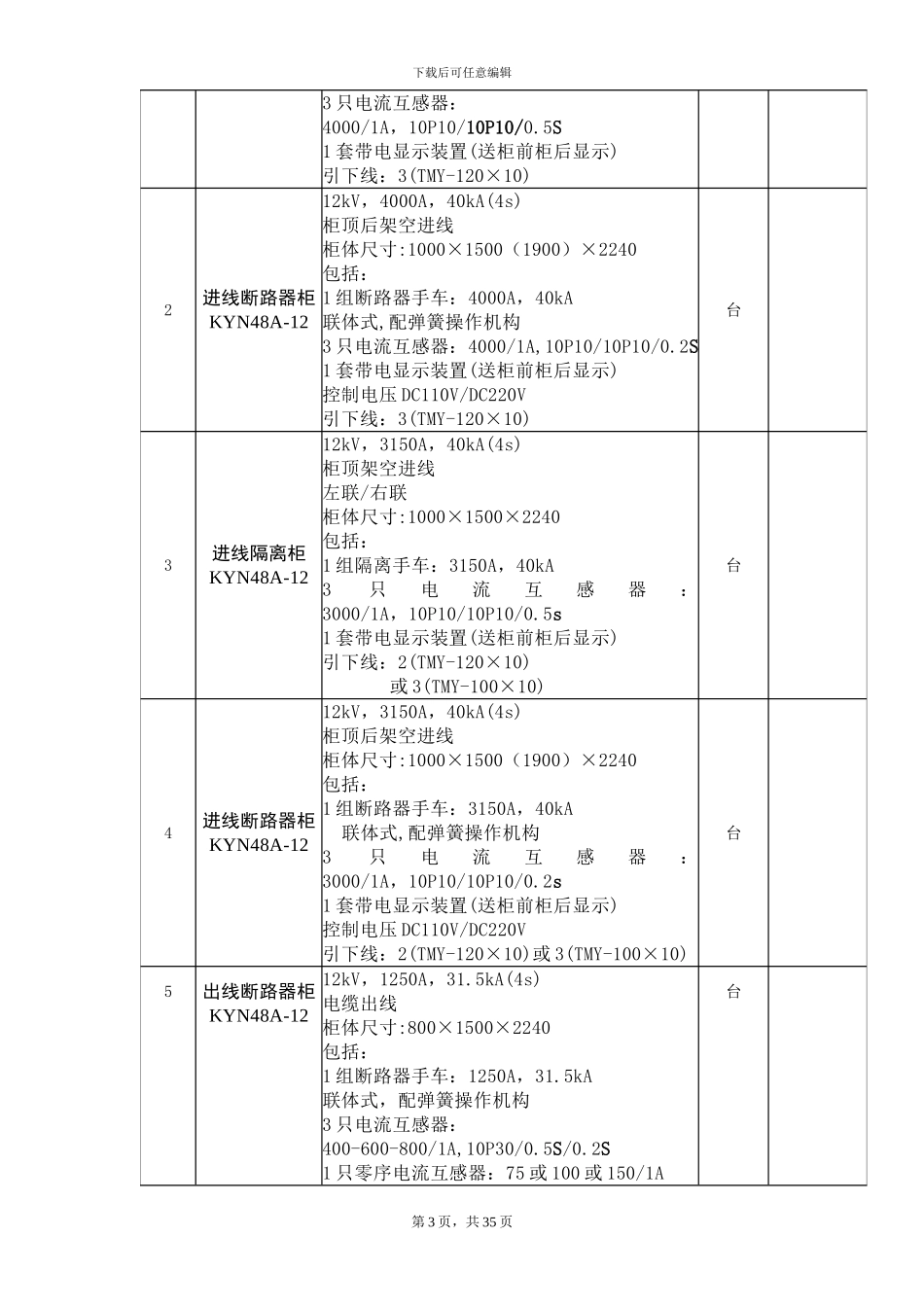

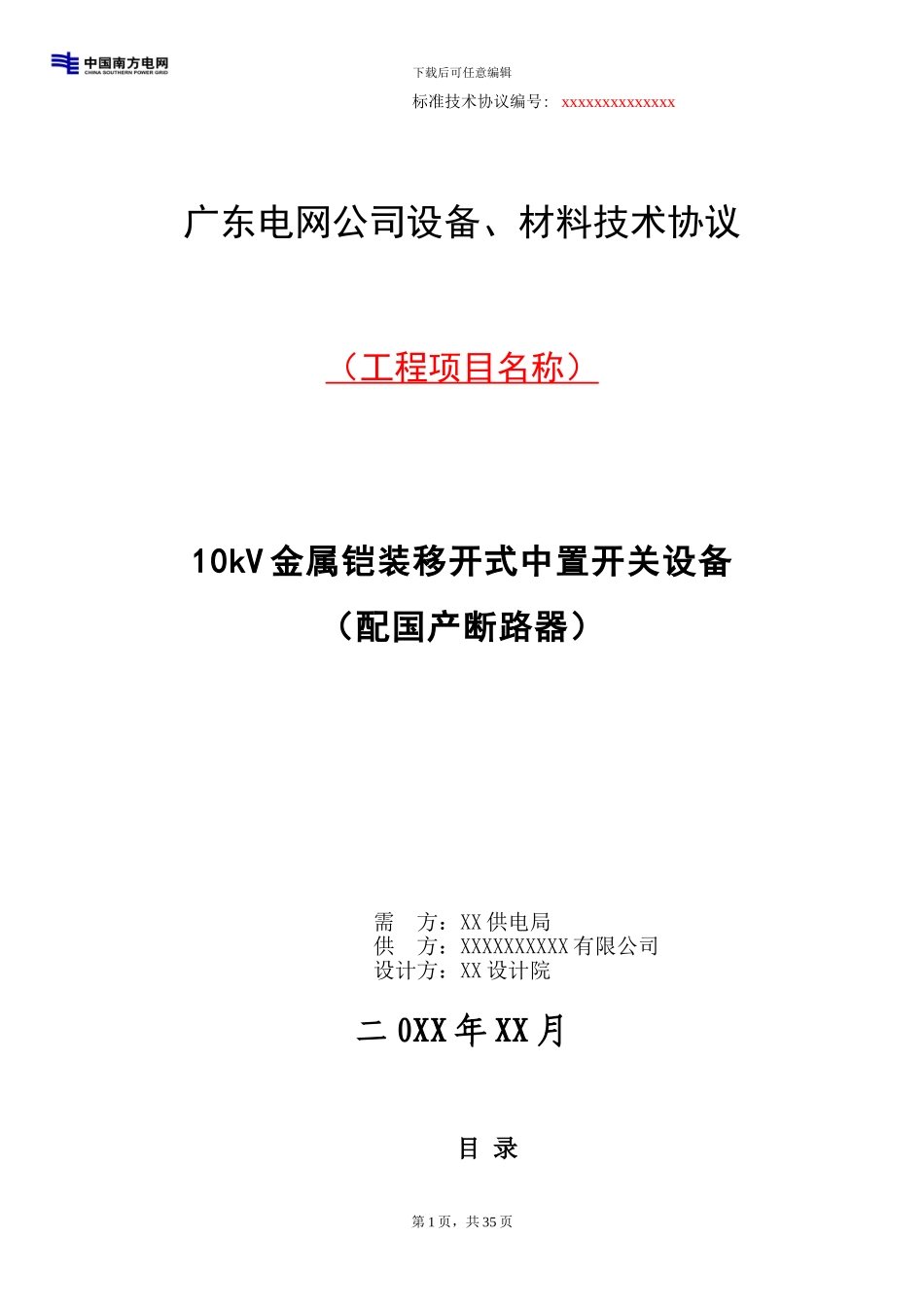

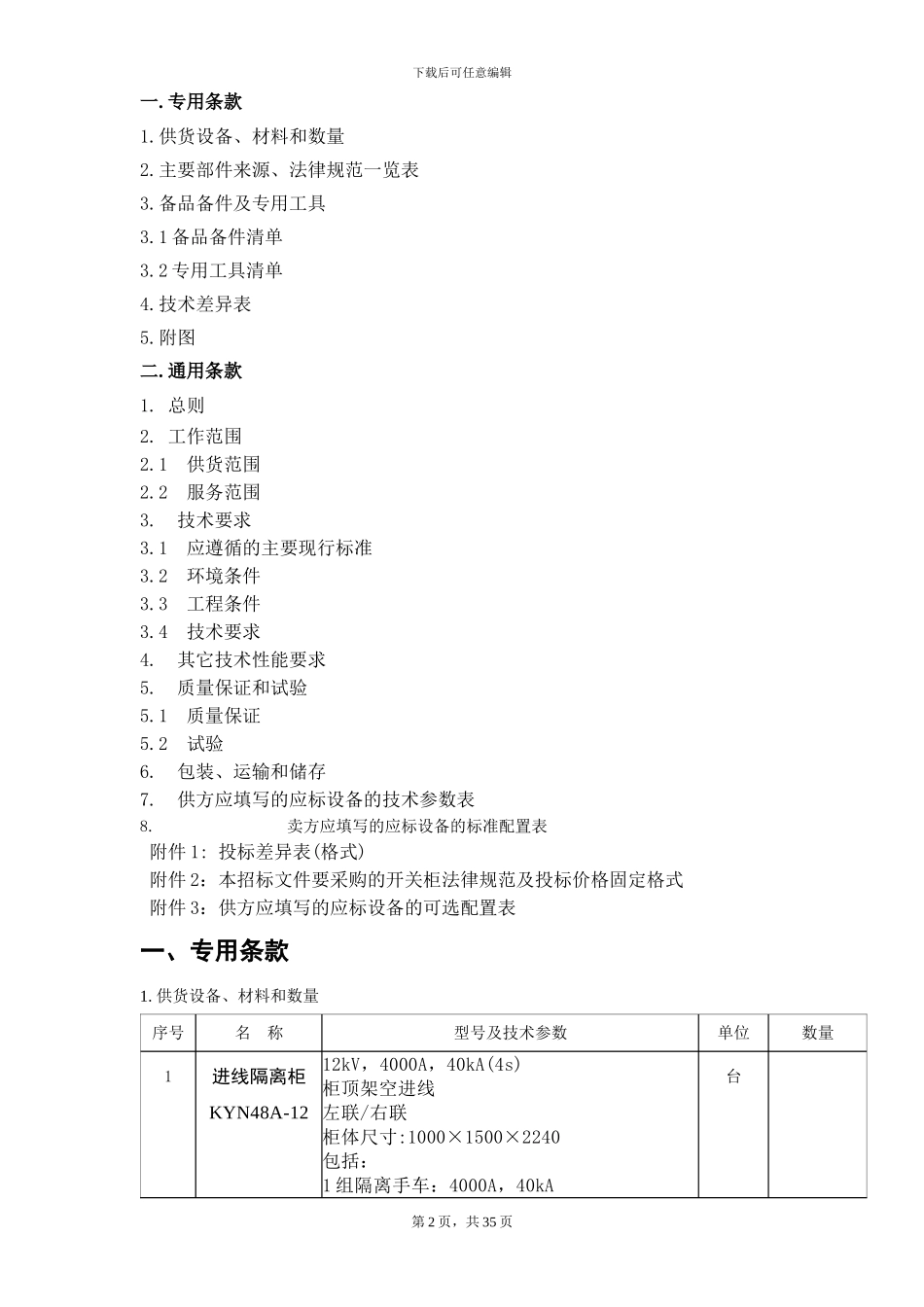

下载后可任意编辑 标准技术协议编号: xxxxxxxxxxxxxx广东电网公司设备、材料技术协议（工程项目名称）10kV 金属铠装移开式中置开关设备（配国产断路器）需 方：XX 供电局 供 方：XXXXXXXXXX 有限公司设计方：XX 设计院二 0XX 年 XX 月目 录第 1 页，共 35 页下载后可任意编辑一. 专用条款1.供货设备、材料和数量2.主要部件来源、法律规范一览表3.备品备件及专用工具3.1 备品备件清单3.2 专用工具清单4.技术差异表5.附图二. 通用条款1. 总则2. 工作范围2.1 供货范围2.2 服务范围3. 技术要求3.1 应遵循的主要现行标准3.2 环境条件3.3 工程条件3.4 技术要求4. 其它技术性能要求5. 质量保证和试验5.1 质量保证5.2 试验6. 包装、运输和储存7. 供方应填写的应标设备的技术参数表8.卖方应填写的应标设备的标准配置表附件 1: 投标差异表(格式) 附件 2：本招标文件要采购的开关柜法律规范及投标价格固定格式 附件 3：供方应填写的应标设备的可选配置表一、专用条款1. 供货设备、材料和数量序号名 称型号及技术参数单位数量1进线隔离柜KYN48A-1212kV，4000A，40kA(4s)柜顶架空进线左联/右联柜体尺寸:1000×1500×2240包括：1 组隔离手车：4000A，40kA台第 2 页，共 35 页下载后可任意编辑3 只电流互感器：4000/1A，10P10/10P10/0.5S1 套带电显示装置(送柜前柜后显示)引下线：3(TMY-120×10)2进线断路器柜KYN48A-1212kV，4000A，40kA(4s)柜顶后架空进线柜体尺寸:1000×1500（1900）×2240包括：1 组断路器手车：4000A，40kA联体式,配弹簧操作机构3 只电流互感器：4000/1A,10P10/10P10/0.2S1 套带电显示装置(送柜前柜后显示)控制电压 DC110V/DC220V引下线：3(TMY-120×10)台3进线隔离柜KYN48A-1212kV，3150A，40kA(4s)柜顶架空进线左联/右联柜体尺寸:1000×1500×2240包括：1 组隔离手车：3150A，40kA3只电流互感器：3000/1A，10P10/10P10/0.5s1 套带电显示装置(送柜前柜后显示)引下线：2(TMY-120×10) 或 3(TMY-100×10)台4进线断路器柜KYN48A-1212kV，3150A，40kA(4s)柜顶后架空进线柜体尺寸:1000×1500（1900）×2240包括：1 组断路器手车：3150A，40kA 联体式,配弹簧操作机构3只电流互感器：3000/1A，10P10/10P10/0.2s1 套带电显示装置(送柜前柜后显示)控制电压 DC110V/DC220V引下线：2(TMY-120×10)或 3(TMY-100×10)台5出线断路器柜KYN48A-1212kV，1250A，31.5kA(4s)电缆出线柜体尺寸:...
