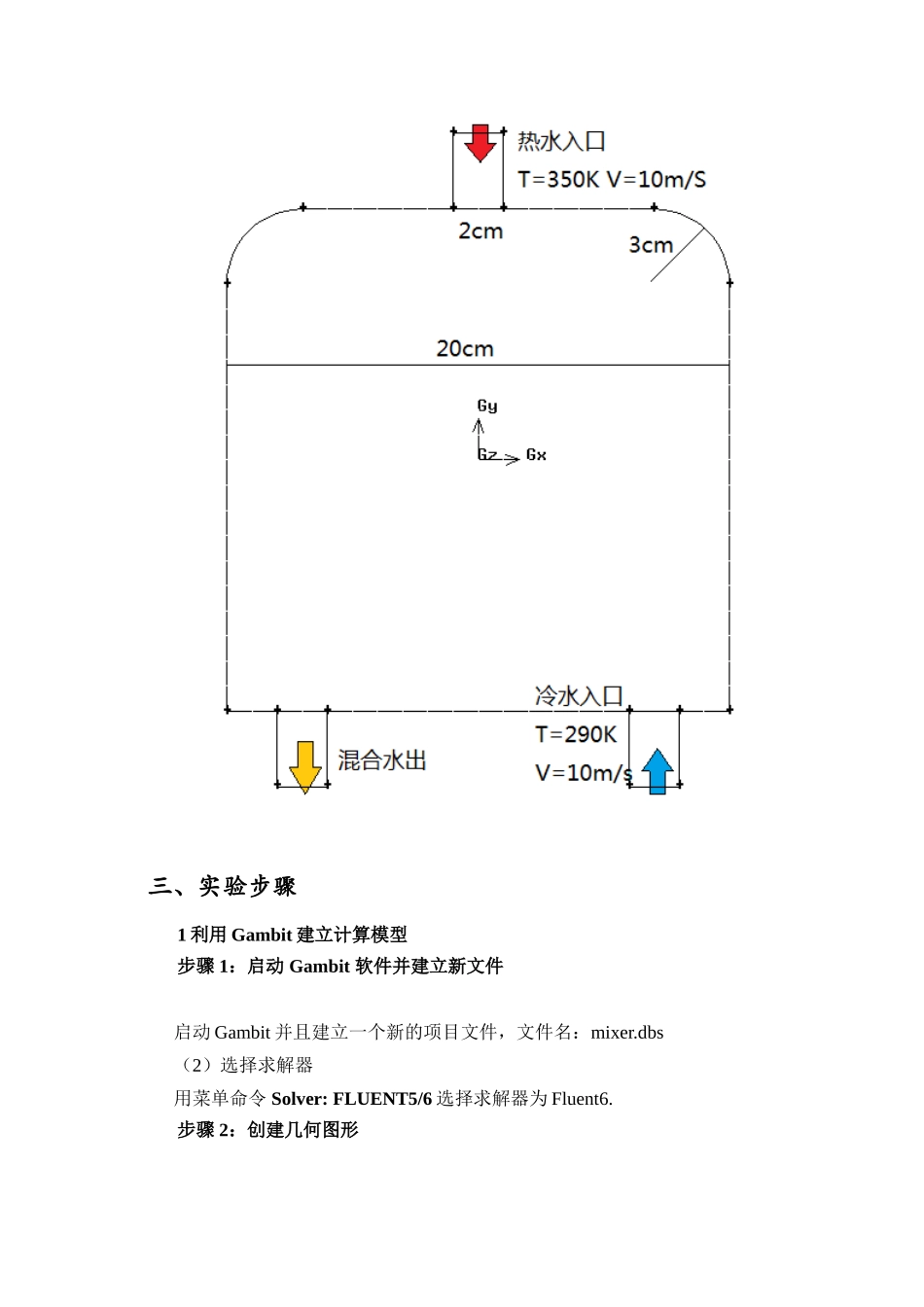

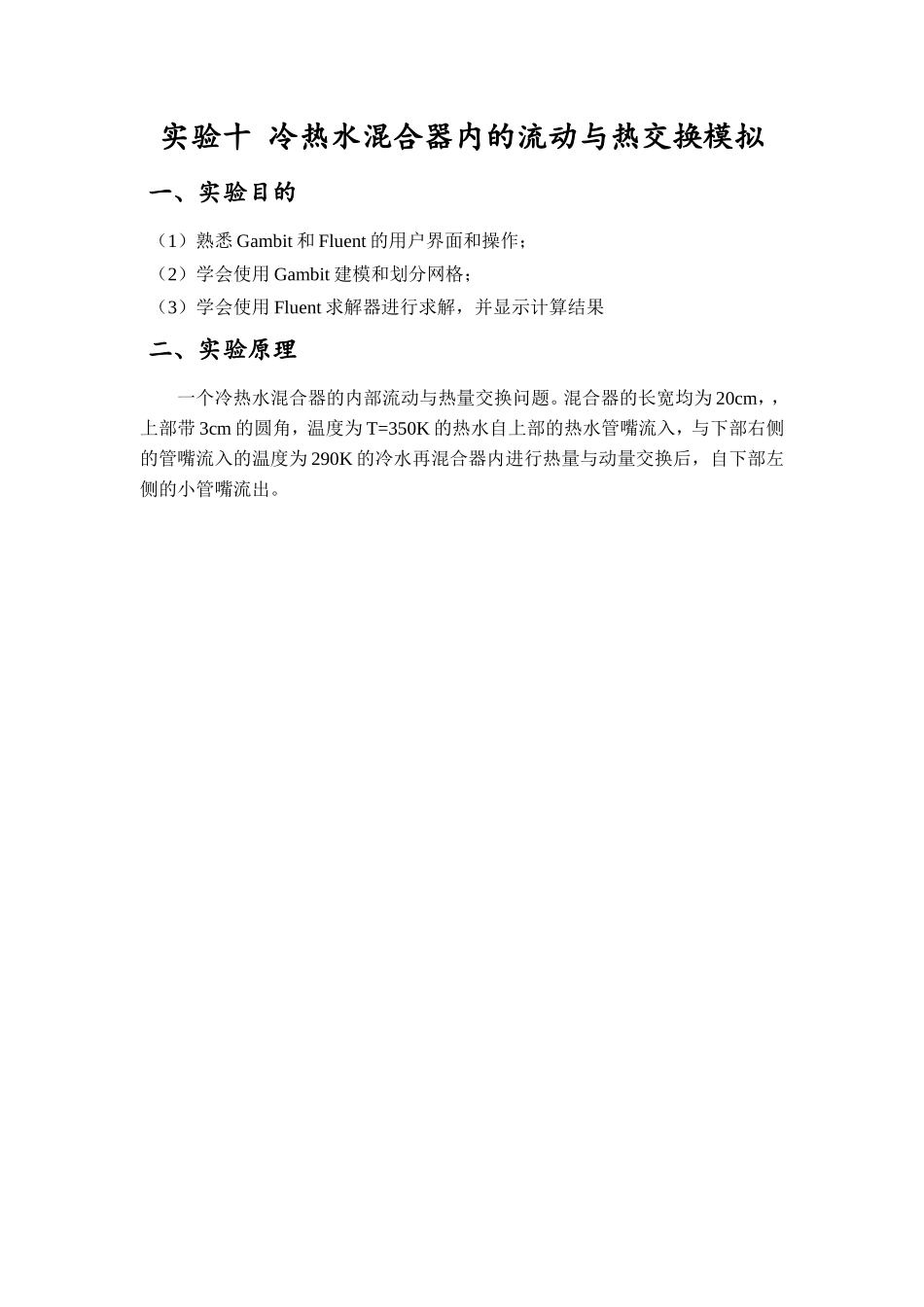

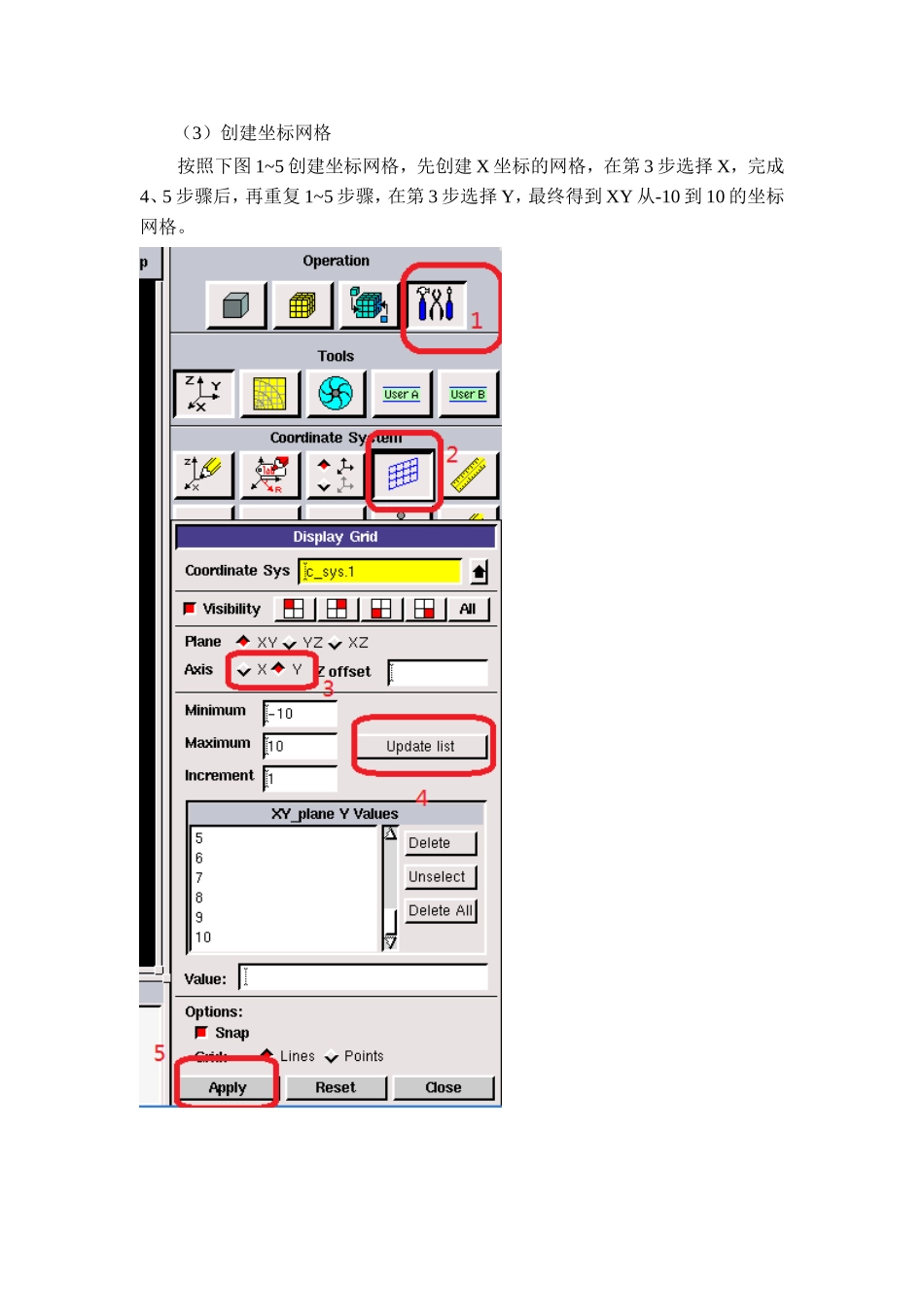

实验十冷热水混合器内的流动与热交换模拟一、实验目的（1）熟悉Gambit和Fluent的用户界面和操作；（2）学会使用Gambit建模和划分网格；（3）学会使用Fluent求解器进行求解，并显示计算结果二、实验原理一个冷热水混合器的内部流动与热量交换问题。混合器的长宽均为20cm，，上部带3cm的圆角，温度为T=350K的热水自上部的热水管嘴流入，与下部右侧的管嘴流入的温度为290K的冷水再混合器内进行热量与动量交换后，自下部左侧的小管嘴流出。三、实验步骤1利用Gambit建立计算模型步骤1：启动Gambit软件并建立新文件启动Gambit并且建立一个新的项目文件，文件名：mixer.dbs（2）选择求解器用菜单命令Solver:FLUENT5/6选择求解器为Fluent6.步骤2：创建几何图形（3）创建坐标网格按照下图1~5创建坐标网格，先创建X坐标的网格，在第3步选择X，完成4、5步骤后，再重复1~5步骤，在第3步选择Y，最终得到XY从-10到10的坐标网格。发现工作区的网格显示不完全，我们可以按右下角的工具按钮，使工作区调整至显示出整个网格。（4）确定不同类型边界的交点和圆弧中心点Ctrl+鼠标右键，在坐标网格上如上图所示，创建出所需要的各点。（5）复制点除了以上各点之外，每个小管嘴还需要外侧的2个点，我们可以通过点的复制来创建各个小管嘴外侧的点。按照下图1~5的步骤，执行完第4步时，用Shift+鼠标左键选上所要复制的两个点，在第6步输入点要复制到的位置，上部管嘴外侧的点是原来点Y方向上+3的位置。重复1~5步骤，创建下侧的两个小管嘴外侧的点，下侧小管嘴复制到在原来点Y方向上移动-3的位置。复制完毕之后按按右下角的按钮，使工作区调整至显示整个网格如下：（5）隐藏坐标网格显示按照下图1~4将坐标网格线隐藏，以便于后面的操作。（6）由点创建直线和圆弧线按照下图1~4步骤创建出一条直线，第3步Shift+鼠标左键，选中直线两段的点重复1~4步骤，创建出其他所需要的直线，最终结果如下图。需要注意的是创建的直线时要选取最近的点，而且各直线不能重叠，否则在后面将线组成面的操作中，这些直线不能构成一个封闭的面。按下图1~7步骤分别创建混合器的两段圆弧圆弧，（7）由线组成面按下图，1~4步骤，将线组成面，其中第3步，用Shift+鼠标左键，选中组成各面的线，组成面的各直线，必须能构成一个封闭的空间。按照同样方法重复1~4的步骤，第4不选择小管嘴的各线，将组成小管嘴的三个矩形也组成面，这个我们得到了4个面如下：步骤3：网格划分（8）划分各面的网格划分网格首先要将组成各面各线按照一定的方式划分，按照右图1~6步骤操作，第3步，用Shift+鼠标左键选中需要划分的直线。第4步，用鼠标右键选则划分类型为intervalcount，即按照个数划分。重复操作以上1~6步骤按照下图的数目，将一个面的组成各线进行等分划分按照下图1~4步骤划分出网格，第3步Shift+左键选中要划分网格的面按照上述同样的操作，将小管嘴矩形两边划分成5等分，最后划分网格如下。步骤4：边界条件类型的指定（9）设置边界类型步骤6：网格文件的输出（10）导出网格文件用菜单明File:Export:Mesh…，在弹出的对话框中输入要导出网格文件的路径和文件名后，按Accept按钮，将网格文件导出按照右图1~7步骤设置边界类型注意：第3步要用鼠标右键选Edges类型；第4步用Shift+鼠标右键选中热水进口管嘴的最外边第5步要用鼠标右键选中Velocity_inlet（速度入口）类型的边界；第6步输入入口的名字inlet1，然后按Apply按钮增加一个入口。重复1~7步骤，在第4步选中冷水入口的边，在第6步输入名字inlet2，创建冷水入口inlet2。重复1~7步骤，在第4步选中混合水出口的边，第5步选中的边界类型为Outflow，在第6步输入名字outlet，创建出口边界outlet最后用菜单命令File:Exit关闭Gambit回话，在退出之前，Gambit会问是否保存当前的项目，点击Yes将项目保存。2用Fluent求解用Fluent求解包括导入和检查网格、建立求解模型、设置边界条件、求解、显示计算结果等。步骤1：网格文件的读入、检查及显示（1）网格的导入和检查及有关操作启动Fluent6后，在以下窗口中选2D求解器，后按Run，进入Fluent。用菜单命令Flie:Read:Case…，在打开对话框中，指定到在Ga...
