五环电除尘BC98-4技术协议书

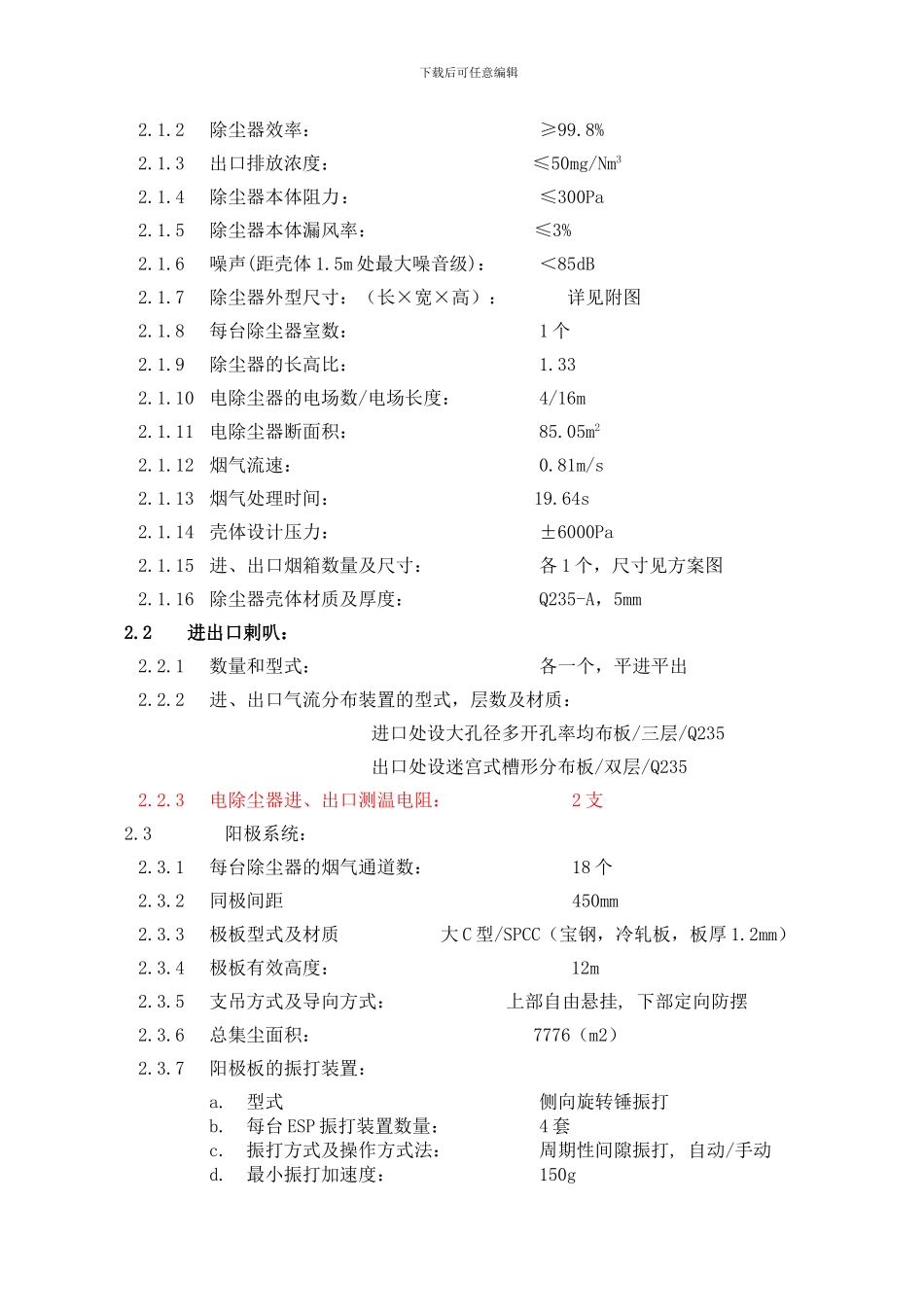

宝钢德盛不锈钢有限公司干燥窑电除尘器技术协议书下载后可任意编辑甲方：宝钢德盛不锈钢有限公司乙方：龙岩市五环环保设备有限公司时间：2024 年 6 月甲方：宝钢德盛不锈钢有限公司（以下简称甲方）乙方：龙岩市五环环保设备有限公司（以下简称乙方）甲乙双方经过友好协商，就甲方干燥窑 98m2四电场电除尘器的设计、成套制作达成如下技术协议，合同生效后 7 天内乙方负责将设备总图和基础图（包括地脚螺栓，荷重分布蓝图）交给设计院，经设计院盖章确认后寄给甲方，技术协议才能正式生效。1. 甲方提供设计的原始烟气和主要结构参数1.1电场有效断面积：98m21.2处理烟气量（工况）：285000m3/h1.3烟气温度：工作 180℃-250℃1.4烟气单进单出1.5电场数：四电场1.6除尘器进口含尘浓度：25g/Nm31.7除尘器出口含尘浓度：≤50mg/Nm31.8工作压力： －3600Pa1.9设备承压：－4000Pa1.10设备阻力：≤300Pa1.11漏风率：≤3％2. 乙方电除尘器设备主要技术性能和参数(除非特别说明，均为单台炉数据)2.1结构参数：2.1.1处理烟气量：285000m3/h下载后可任意编辑2.1.2除尘器效率：≥99.8%2.1.3出口排放浓度： ≤50mg/Nm32.1.4除尘器本体阻力：≤300Pa2.1.5除尘器本体漏风率： ≤3%2.1.6噪声(距壳体 1.5m 处最大噪音级)：＜85dB2.1.7除尘器外型尺寸：（长×宽×高）： 详见附图2.1.8每台除尘器室数： 1 个2.1.9除尘器的长高比： 1.332.1.10电除尘器的电场数/电场长度： 4/16m2.1.11电除尘器断面积： 85.05m22.1.12烟气流速：0.81m/s2.1.13烟气处理时间： 19.64s2.1.14壳体设计压力： ±6000Pa2.1.15进、出口烟箱数量及尺寸：各 1 个，尺寸见方案图2.1.16除尘器壳体材质及厚度： Q235-A，5mm2.2进出口剌叭：2.2.1数量和型式：各一个，平进平出2.2.2进、出口气流分布装置的型式，层数及材质：进口处设大孔径多开孔率均布板/三层/Q235出口处设迷宫式槽形分布板/双层/Q2352.2.3电除尘器进、出口测温电阻：2 支2.3 阳极系统：2.3.1每台除尘器的烟气通道数： 18 个2.3.2同极间距450mm2.3.3极板型式及材质 大 C 型/SPCC（宝钢，冷轧板，板厚 1.2mm）2.3.4极板有效高度： 12m2.3.5支吊方式及导向方式：上部自由悬挂, 下部定向防摆2.3.6总集尘面积： 7776（m2）2.3.7阳极板的振打装置：a. 型式侧向旋转锤振打b. 每台 ESP 振打装置数量：4 套c. 振打方式及操作方式法：周期性间隙振打, 自动/手动d. 最小振打加速度：150g下载后可任...
