#1锅炉改烧烟煤工程原煤仓及相关系统附属设备改造施工方案(ZJP-PJ-J11014-015)VIP专享

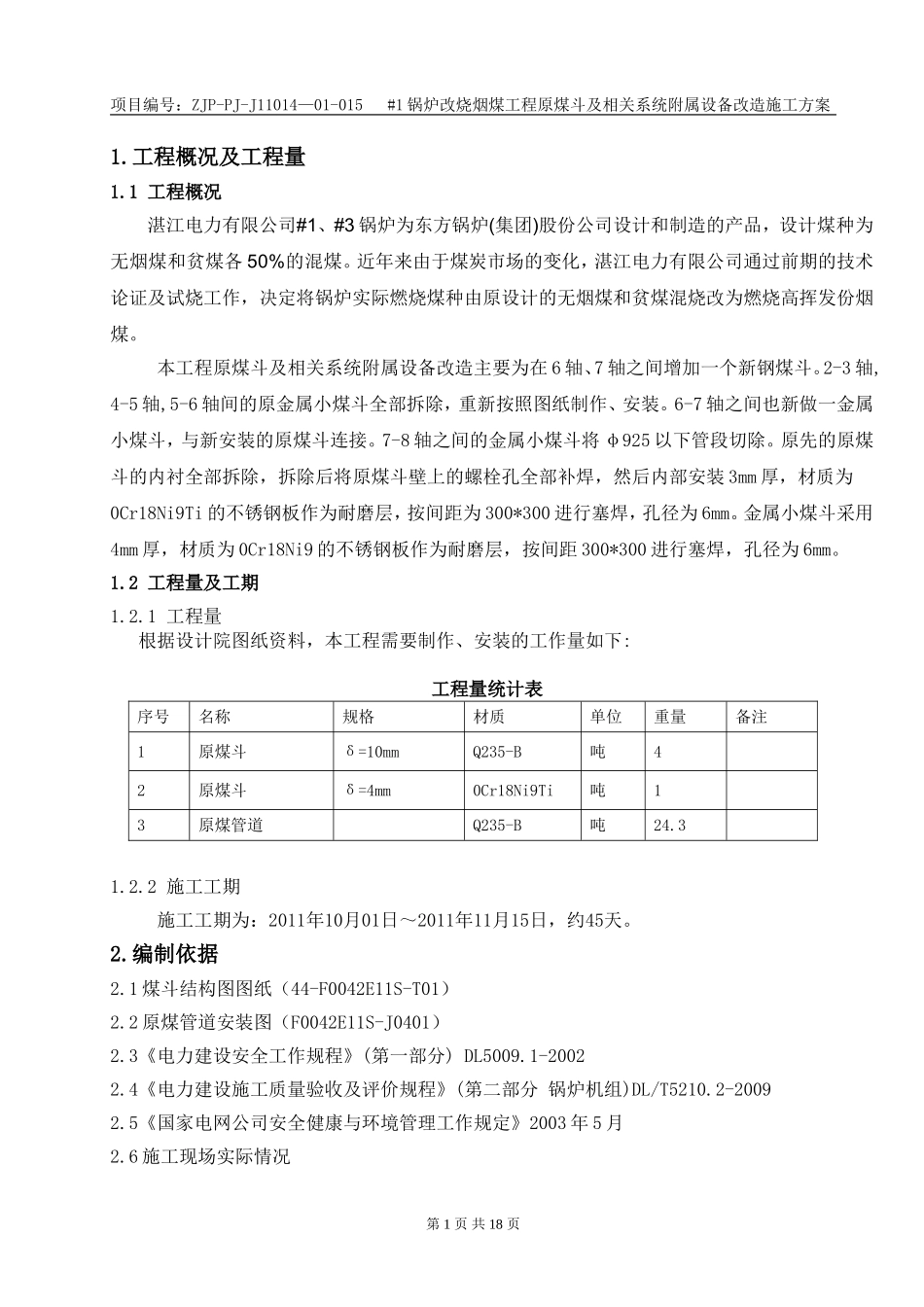

项目编号：ZJP-PJ-J11014—01-015 #1 锅炉改烧烟煤工程原煤斗及相关系统附属设备改造施工方案1.工程概况及工程量1.1 工程概况湛江电力有限公司#1、#3 锅炉为东方锅炉(集团)股份公司设计和制造的产品，设计煤种为无烟煤和贫煤各 50%的混煤。近年来由于煤炭市场的变化，湛江电力有限公司通过前期的技术论证及试烧工作，决定将锅炉实际燃烧煤种由原设计的无烟煤和贫煤混烧改为燃烧高挥发份烟煤。本工程原煤斗及相关系统附属设备改造主要为在 6 轴、7 轴之间增加一个新钢煤斗。2-3 轴,4-5 轴,5-6 轴间的原金属小煤斗全部拆除，重新按照图纸制作、安装。6-7 轴之间也新做一金属小煤斗，与新安装的原煤斗连接。7-8 轴之间的金属小煤斗将 φ925 以下管段切除。原先的原煤斗的内衬全部拆除，拆除后将原煤斗壁上的螺栓孔全部补焊，然后内部安装 3mm 厚，材质为0Cr18Ni9Ti 的不锈钢板作为耐磨层，按间距为 300*300 进行塞焊，孔径为 6mm。金属小煤斗采用4mm 厚，材质为 0Cr18Ni9 的不锈钢板作为耐磨层，按间距 300*300 进行塞焊，孔径为 6mm。1.2 工程量及工期1.2.1 工程量根据设计院图纸资料，本工程需要制作、安装的工作量如下:工程量统计表序号名称规格材质单位重量备注1原煤斗δ=10mmQ235-B吨42原煤斗δ=4mm0Cr18Ni9Ti吨13原煤管道Q235-B吨24.31.2.2 施工工期施工工期为：2011年10月01日～2011年11月15日，约45天。2.编制依据2.1 煤斗结构图图纸（44-F0042E11S-T01）2.2 原煤管道安装图（F0042E11S-J0401）2.3《电力建设安全工作规程》(第一部分) DL5009.1-20022.4《电力建设施工质量验收及评价规程》(第二部分 锅炉机组)DL/T5210.2-20092.5《国家电网公司安全健康与环境管理工作规定》2003 年 5 月2.6 施工现场实际情况第 1 页 共 18 页 项目编号：ZJP-PJ-J11014—01-015 #1 锅炉改烧烟煤工程原煤斗及相关系统附属设备改造施工方案3.作业前的条件和准备3.1 技术准备3.1.1 编制《#1 锅炉改烧烟煤工程原煤斗及相关系统附属设备改造施工方案》，并审批完毕。3.1.2 施工作业人员进场前进行入场教育和安全培训，由技术人员向施工人员进行安全技术交底，并进行双签字。3.1.3 依据施工方案要求、方案策划、现场实际情况，布置现场电焊机、氧气乙炔以及安全防护设施。3.1.4 施工进度计划编制完成，并明确关键节点。3.1.5 原有煤斗拆除时注意电厂原有设备的成品保护，必要时铺设彩条布及胶皮板，并用围栏进...
