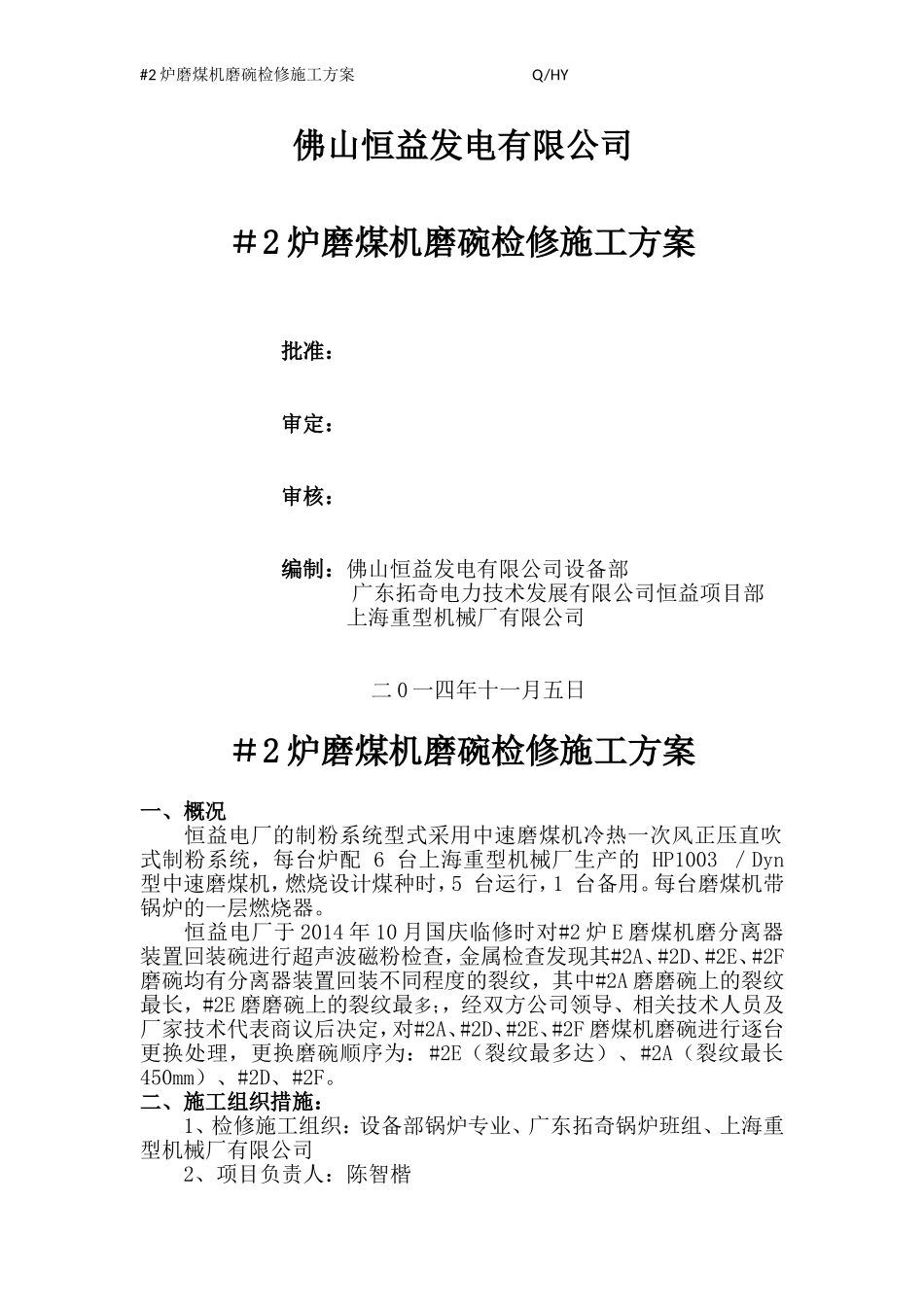

#2 炉磨煤机磨碗检修施工方案 Q/HY佛山恒益发电有限公司#2 炉磨煤机磨碗检修施工方案 批准: 审定: 审核: 编制:佛山恒益发电有限公司设备部广东拓奇电力技术发展有限公司恒益项目部上海重型机械厂有限公司 二 0 一四年十一月五日#2 炉磨煤机磨碗检修施工方案一、概况恒益电厂的制粉系统型式采用中速磨煤机冷热一次风正压直吹式制粉系统,每台炉配 6 台上海重型机械厂生产的 HP1003 /Dyn型中速磨煤机,燃烧设计煤种时,5 台运行,1 台备用。每台磨煤机带锅炉的一层燃烧器。恒益电厂于 2014 年 10 月国庆临修时对#2 炉 E 磨煤机磨分离器装置回装碗进行超声波磁粉检查,金属检查发现其#2A、#2D、#2E、#2F磨碗均有分离器装置回装不同程度的裂纹,其中#2A 磨磨碗上的裂纹最长,#2E 磨磨碗上的裂纹最多;,经双方公司领导、相关技术人员及厂家技术代表商议后决定,对#2A、#2D、#2E、#2F 磨煤机磨碗进行逐台更换处理,更换磨碗顺序为:#2E(裂纹最多达)、#2A(裂纹最长450mm)、#2D、#2F。二、施工组织措施:1、检修施工组织:设备部锅炉专业、广东拓奇锅炉班组、上海重型机械厂有限公司2、项目负责人:陈智楷#2 炉磨煤机磨碗检修施工方案 Q/HY3、施工负责人:黎超保4、施工现场跟踪协调人:刘小波、陈希彦、韩运刚5、施工人员:杜益波、邹辉华、任建国等 15 人;6、现场技术指导人员:上海重型机械有限公司技术人员 1-2 人7、质量验收人:唐先寅、高飞、陈智楷、刘小波、任彬三、 施工地点及工期要求:1、施工地点:#2A、#2D、#2E、#2F 磨煤机处。2、施工工期:每台磨 15 天,共 60 天。3、施工顺序:#2E(裂纹最多)、#2A(裂纹最长)、#2D、#2F。四、施工(备件、材料、工具等)准备1. 现场准备临时电源盘,供检修用。2. 施工电源及照明电源并安装合格的漏电保安器。3. 进入磨煤机里面检修要用 36V 以下的电源照明。4. 按检修设备摆放图将检修场地地面上先铺一层彩条布,再铺一层胶皮板用围栏封闭,并悬挂警告牌。5. 应配置足够的消防器材,准备好足够的枕木等其它物品。6. 检修用的备品、备件、材料要摆放整齐。7. 检修工人进行检修前的岗位技能培训,熟悉中速磨煤机的结构特点,并进行安全技术交底。8. 准备好技术记录表(附件)。9. 使用的电动工具、起重工具、计量仪器等应具有有效期内的鉴定、检验合格证书10.作业组成员了解检修前磨煤机的缺陷。11.作业组成员了解磨煤机的运行状态及小时...
