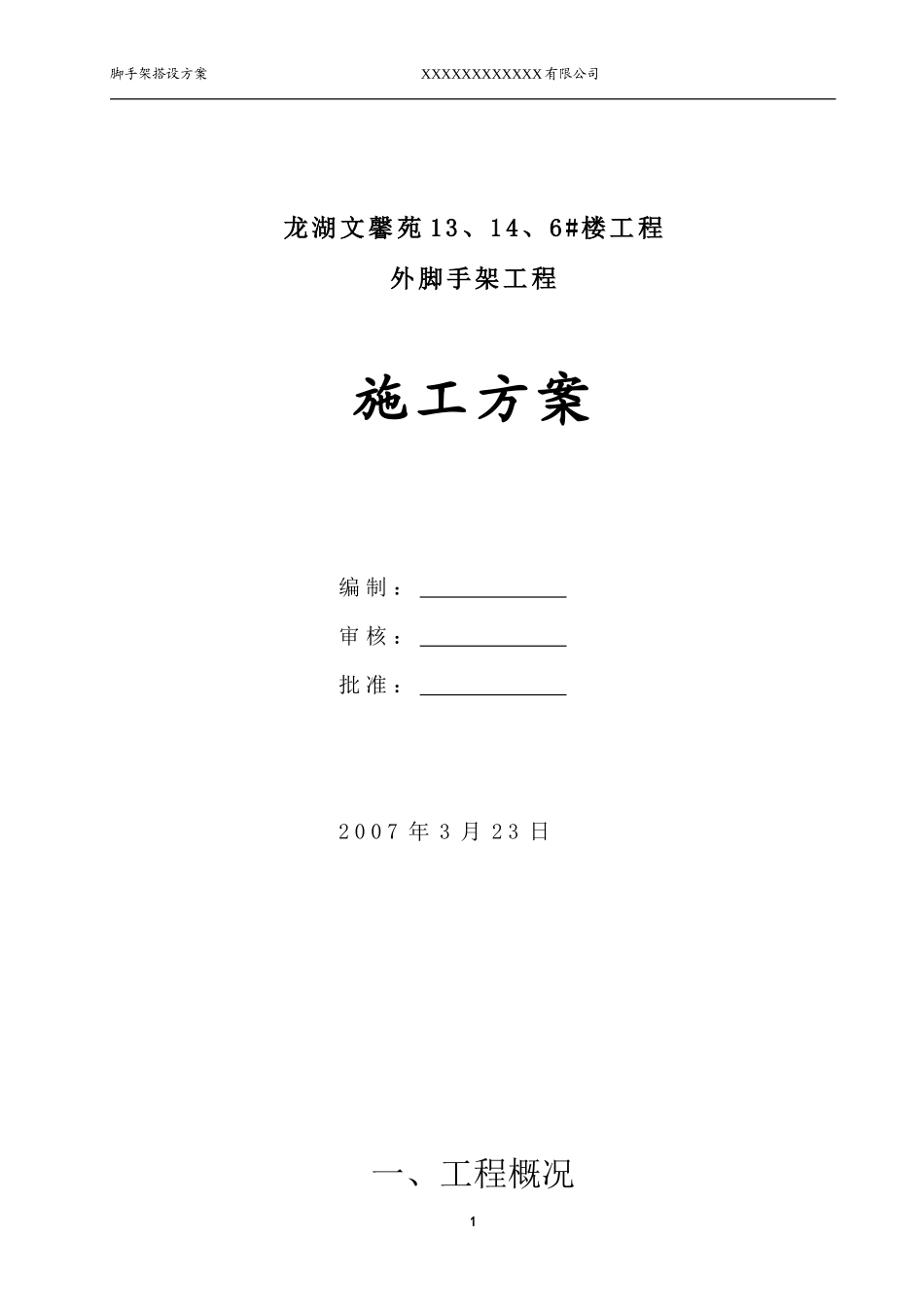

脚手架搭设方案 XXXXXXXXXXXX 有限公司 龙湖文馨苑 13、14、6#楼工程外脚手架工程施工方案编 制 ： 审 核 ： 批 准 ： 2 0 0 7 年 3 月 2 3 日一、工程概况1脚手架搭设方案 XXXXXXXXXXXX 有限公司 1. 工程概况：本工程是南京天久置业有限公司开发建设的龙湖文馨苑 13、14、6#楼工程，框架结构 11 层，总建筑面积 35323.7M2。其中 C 幢为混合结构，建筑面积XXXXM2，-轴为地下室一层，-轴为架空层，地上为六层，室内外高差 1.5M，外墙总高 17.6M，层高 2.8M，平面形式为长方形；D 幢和 C 幢结构相同，建筑面积3700M2，室内外高差 1.4M，外墙总高 17.6M，层高 2.8M。 但 C 幢与 A、B 幢人防地下室相邻，仅为 3 米，且 A、B 幢人防地下室工期靠后，在 A、B 幢人防地下室土方回填前，C 幢脚手架应上到 3-5 层，故在与 A、B 幢人防地下室相邻部位应采取悬挑施工，在二层楼面挑出。 1、脚手架的基本构造与组成。1.1 主要组成构件及作用，详见图 1-1大横杆接头立杆接头大横杆立杆步矩α＜α/3h＜h/3图3-8立杆、大横杆的接头位置 3)横向平杆(小横杆)、4)直角扣件6图 1-21. 2 连墙体的刚性构造，详见图 1-22. 1.3 脚手架与基底处理，详见图 1-31.4 本工程的外墙脚手架，施工平面布置详见图 1-4。（附后） 2脚手架搭设方案 XXXXXXXXXXXX 有限公司 11横铺垫板排水沟1-1图 1-3 脚手架基底处理2、构件质量标准与检验。2.1Ф48×3.5 焊接钢管，应符合 GB2002-89 中 Q235A 刚的规定，产品应有出厂合格证。2.2 扣件，应符合 JGJ22-85 的规范和相应的技术要求，产品必须有合格证和检测报告。2.3 竹串片脚手板和竹笆相应的质量要求。2.4 密眼阻燃安全网应有出厂合格证。2.5 工字钢和钢丝绳必须符合相应的技术标准。 3、构造3.1 几何尺寸：本工程的脚手架总高度 C 幢 24.6M，D 幢 21.6M。拟设计参数如下：脚手架为双排钢管脚手架，排距为 0.85M，内排距墙 0.2M，在有飘窗处距墙距离现场定，柱距为 1.5M，步距为 1.8M，每步栏杆高度为 1.2M。剪刀撑斜角为 45 度，跨距 4-5 个柱距连续设置，连墙设置垂直距离为 2.8-2.9M，连墙水平距离 L=4.5M，小横杆间距同柱距或 0.6-0.75M。3脚手架搭设方案 XXXXXXXXXXXX 有限公司 3.2 本项目工程地下室较深，为确保工程进度和施工安全，在地下室外墙防水结束后，立即进行土方回填。回填时分层夯实，以确保土层的密实...
