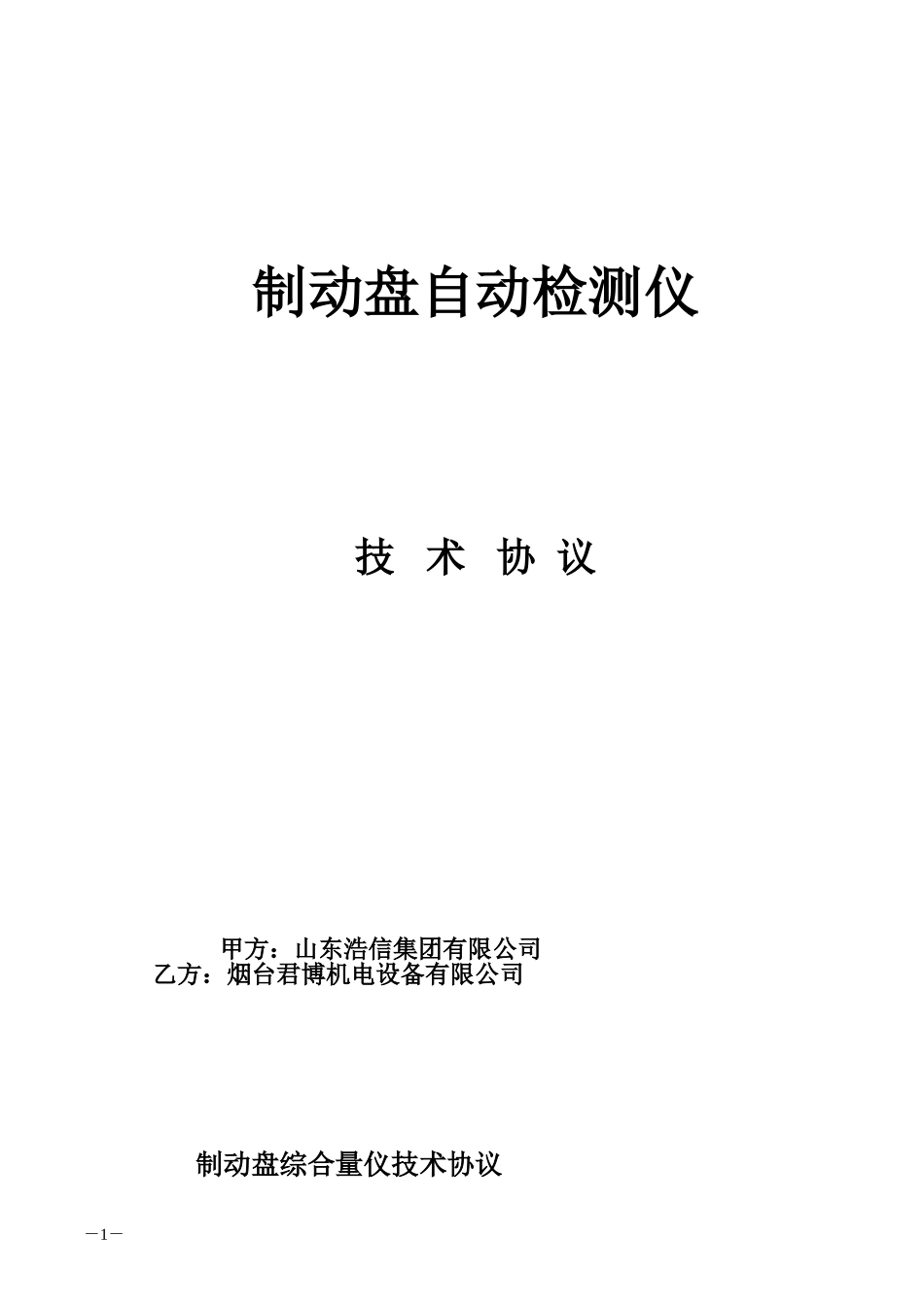

(烟台君博)制动盘量仪技术协议20160303_第1页
1/7

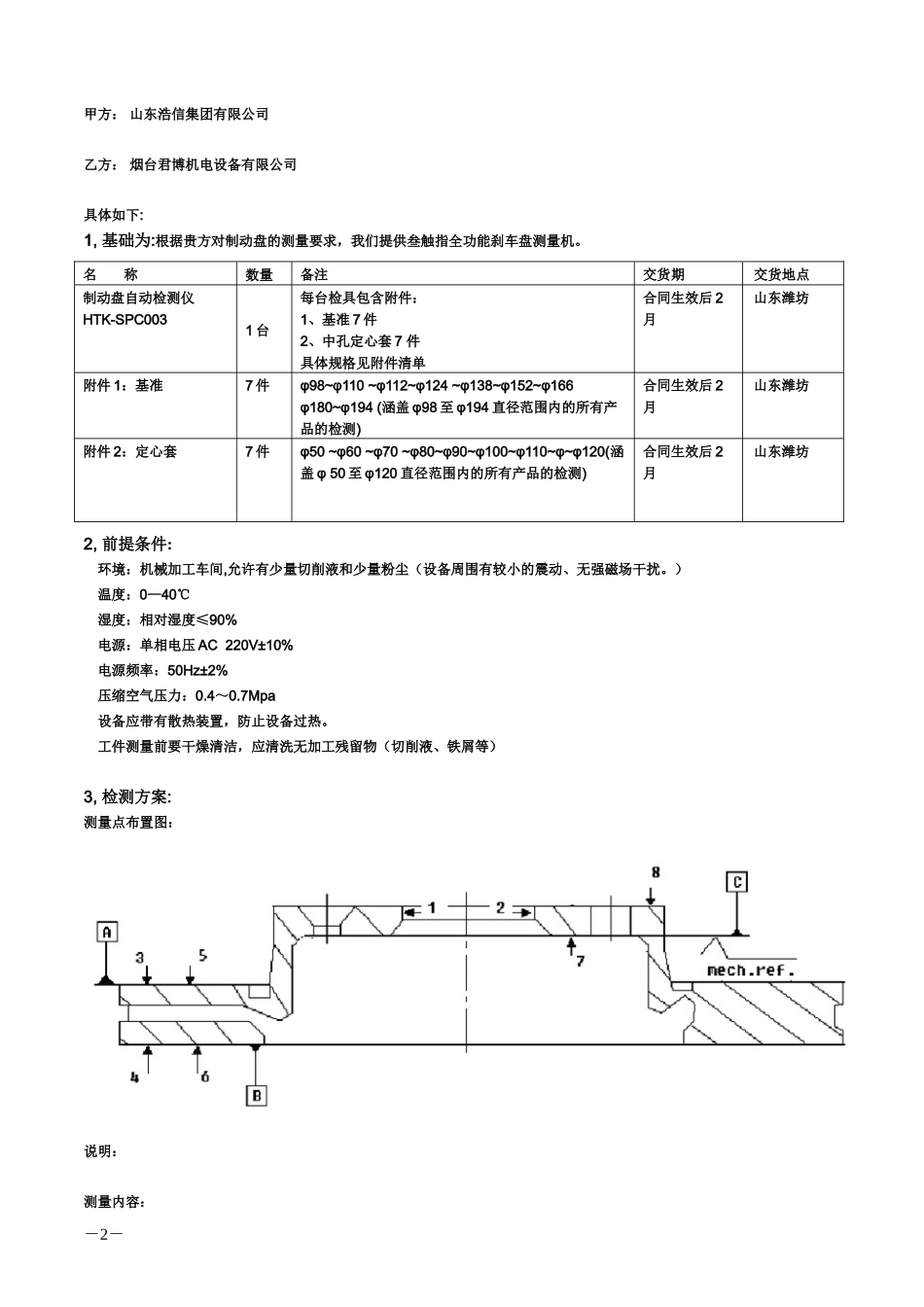

(烟台君博)制动盘量仪技术协议20160303_第2页
2/7

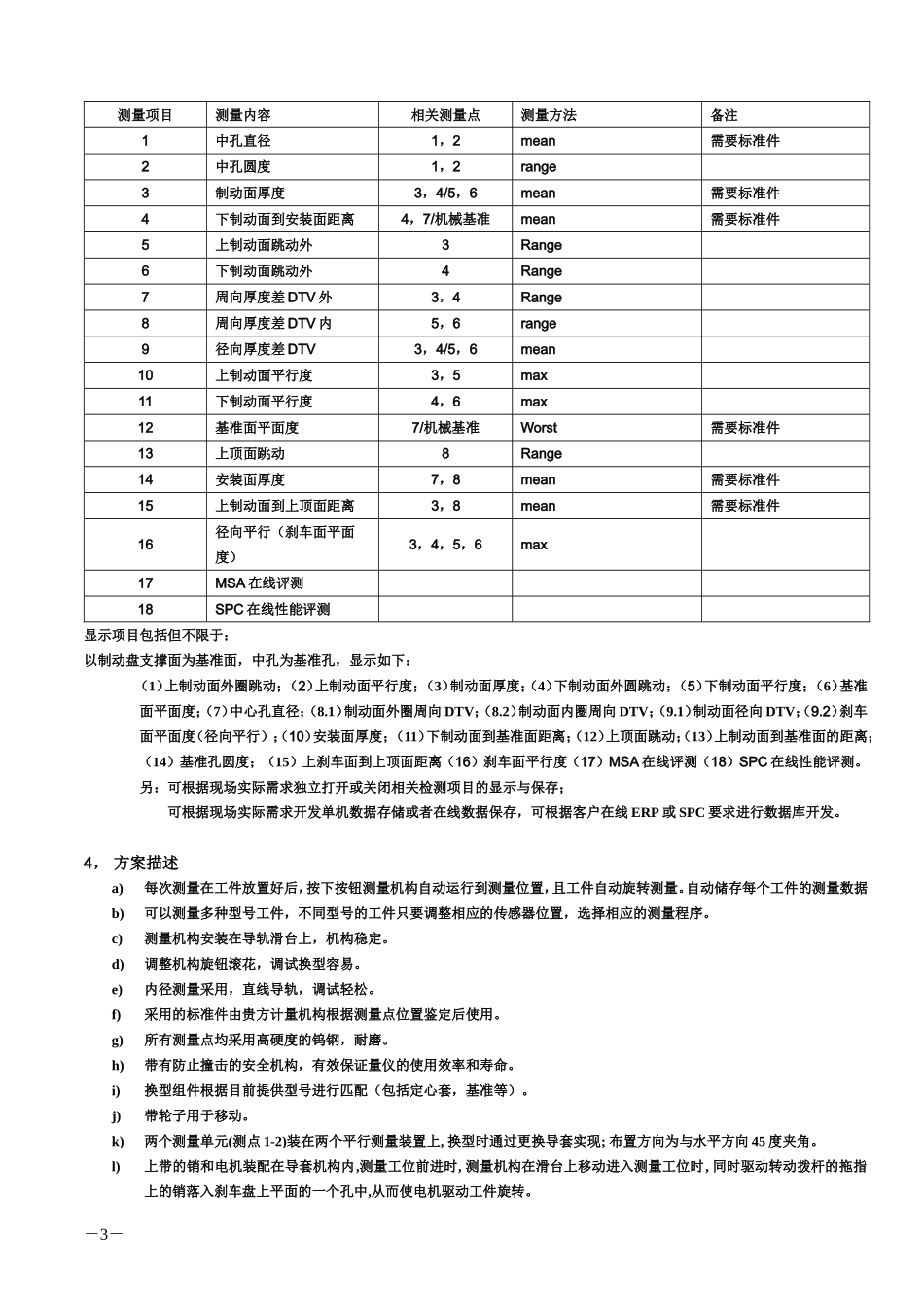

(烟台君博)制动盘量仪技术协议20160303_第3页
3/7
制动盘自动检测仪技 术 协 议甲方:山东浩信集团有限公司 乙方:烟台君博机电设备有限公司 制动盘综合量仪技术协议 -1-甲方: 山东浩信集团有限公司乙方: 烟台君博机电设备有限公司具体如下:1, 基础为:根据贵方对制动盘的测量要求,我们提供叁触指全功能刹车盘测量机。2, 前提条件:环境:机械加工车间,允许有少量切削液和少量粉尘(设备周围有较小的震动、无强磁场干扰。)温度:0—40℃湿度:相对湿度≤90%电源:单相电压 AC 220V±10%电源频率:50Hz±2%压缩空气压力:0.4~0.7Mpa设备应带有散热装置,防止设备过热。工件测量前要干燥清洁,应清洗无加工残留物(切削液、铁屑等)3, 检测方案:测量点布置图:说明:测量内容: 名 称数量备注交货期交货地点制动盘自动检测仪HTK-SPC0031 台每台检具包含附件:1、基准 7 件2、中孔定心套 7 件具体规格见附件清单合同生效后 2月山东潍坊附件 1:基准7 件φ98~φ110 ~φ112~φ124 ~φ138~φ152~φ166 φ180~φ194 (涵盖 φ98 至 φ194 直径范围内的所有产品的检测)合同生效后 2月山东潍坊附件 2:定心套7 件φ50 ~φ60 ~φ70 ~φ80~φ90~φ100~φ110~φ~φ120(涵盖 φ 50 至 φ120 直径范围内的所有产品的检测)合同生效后 2月山东潍坊-2-测量项目测量内容相关测量点测量方法备注1中孔直径1,2mean需要标准件2中孔圆度1,2range 3制动面厚度3,4/5,6mean需要标准件4下制动面到安装面距离4,7/机械基准mean需要标准件5上制动面跳动外3Range 6下制动面跳动外4Range 7周向厚度差 DTV 外3,4Range8周向厚度差 DTV 内5,6range9径向厚度差 DTV3,4/5,6mean10上制动面平行度3,5max11下制动面平行度4,6max12基准面平面度7/机械基准Worst需要标准件13上顶面跳动8Range14安装面厚度7,8mean需要标准件15上制动面到上顶面距离3,8mean需要标准件16径向平行(刹车面平面度)3,4,5,6max17MSA 在线评测18SPC 在线性能评测显示项目包括但不限于:以制动盘支撑面为基准面,中孔为基准孔,显示如下:(1)上制动面外圈跳动;(2)上制动面平行度;(3)制动面厚度;(4)下制动面外圆跳动;(5)下制动面平行度;(6)基准面平面度;(7)中心孔直径;(8.1)制动面外圈周向 DTV;(8.2)制动面内圈周向 DTV;(9.1)制动面径向 DTV;(9.2)刹车面平面度(径向平行);(10)安装面厚度;(11)下制动面到基准面距离;(12)上顶面跳动;(13)上...
