液压式双头套皮辊机(论文+DWG图纸)

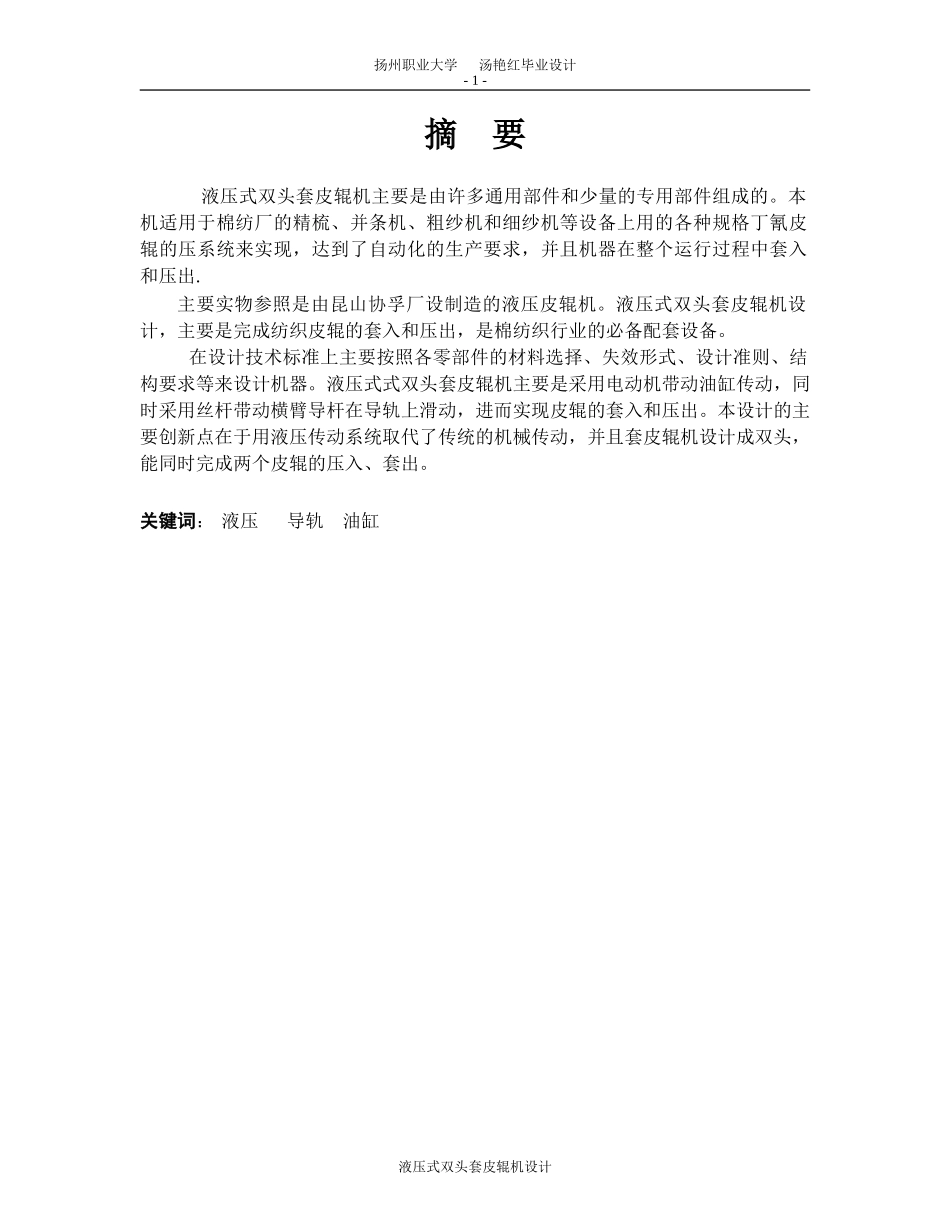

液压式双头套皮辊机(论文+DWG图纸)_第1页
1/22

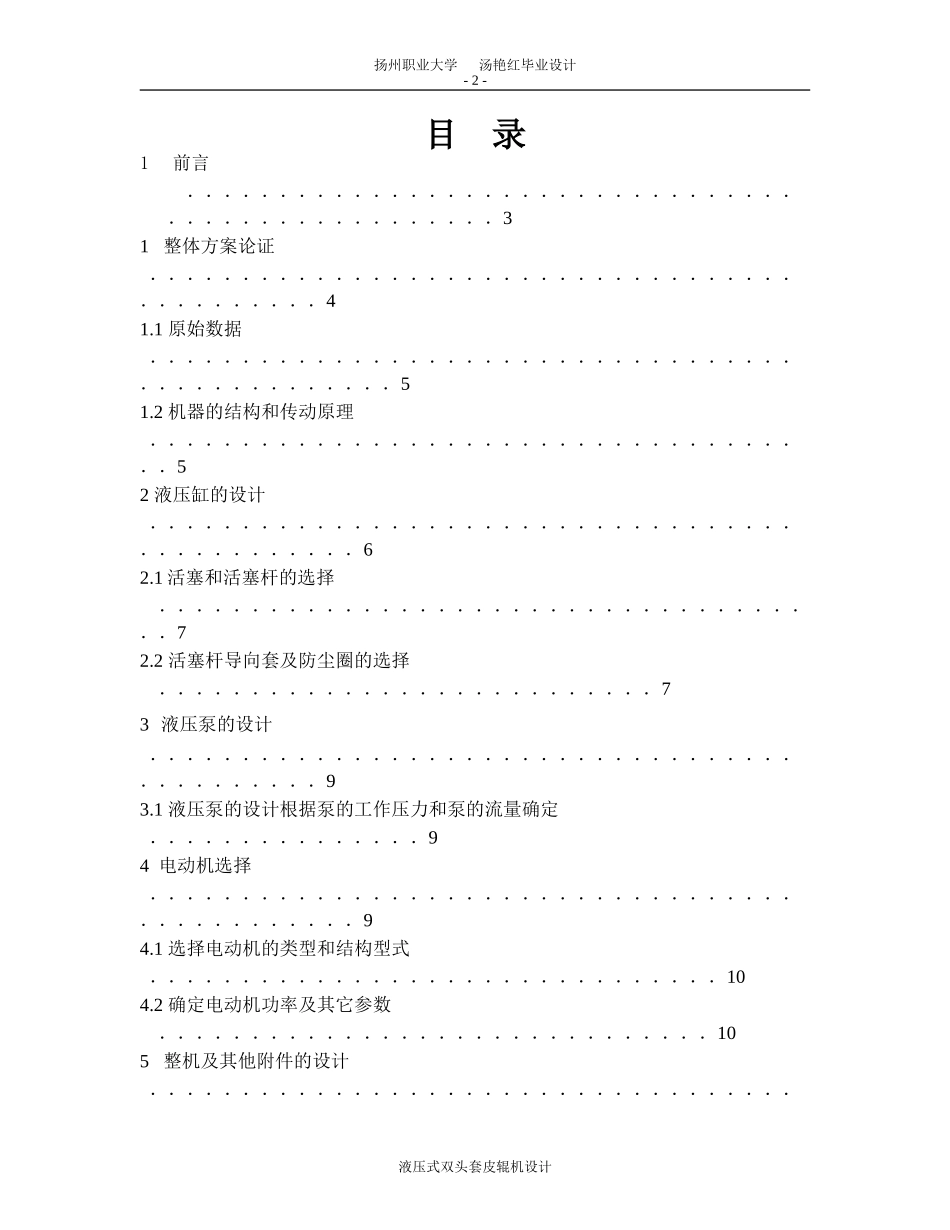

液压式双头套皮辊机(论文+DWG图纸)_第2页
2/22

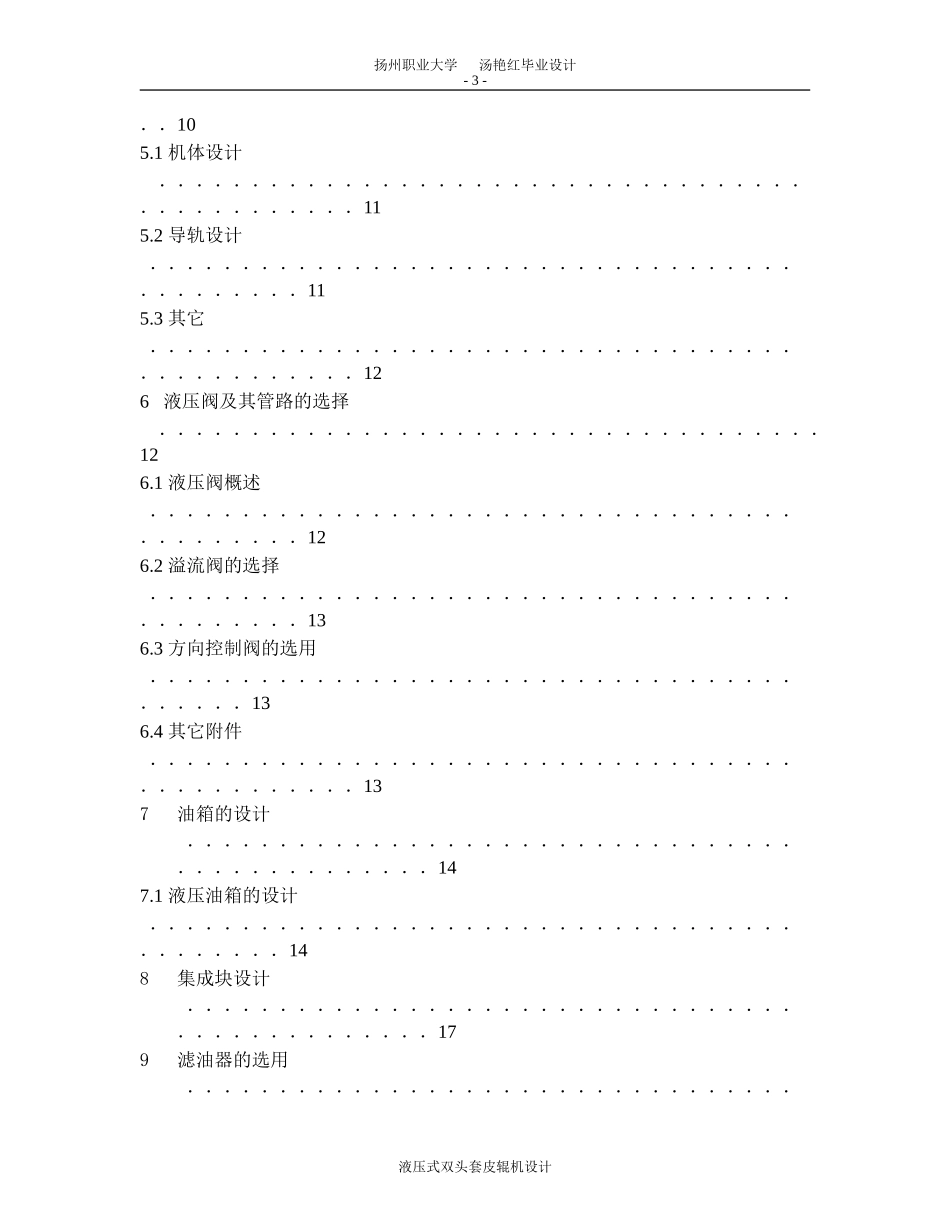

液压式双头套皮辊机(论文+DWG图纸)_第3页
3/22
扬州职业大学 汤艳红毕业设计- 1 -摘 要液压式双头套皮辊机主要是由许多通用部件和少量的专用部件组成的。本机适用于棉纺厂的精梳、并条机、粗纱机和细纱机等设备上用的各种规格丁氰皮辊的压系统来实现,达到了自动化的生产要求,并且机器在整个运行过程中套入和压出.主要实物参照是由昆山协孚厂设制造的液压皮辊机。液压式双头套皮辊机设计,主要是完成纺织皮辊的套入和压出,是棉纺织行业的必备配套设备。在设计技术标准上主要按照各零部件的材料选择、失效形式、设计准则、结构要求等来设计机器。液压式式双头套皮辊机主要是采用电动机带动油缸传动,同时采用丝杆带动横臂导杆在导轨上滑动,进而实现皮辊的套入和压出。本设计的主要创新点在于用液压传动系统取代了传统的机械传动,并且套皮辊机设计成双头,能同时完成两个皮辊的压入、套出。关键词: 液压 导轨 油缸 液压式双头套皮辊机设计扬州职业大学 汤艳红毕业设计- 2 -目 录1 前言 ...................................................31 整体方案论证 .............................................41.1 原始数据 .................................................51.2 机器的结构和传动原理 .....................................52 液压缸的设计 ...............................................62.1 活塞和活塞杆的选择 .....................................72.2 活塞杆导向套及防尘圈的选择 ...........................73 液压泵的设计 .............................................93.1 液压泵的设计根据泵的工作压力和泵的流量确定 ...............94 电动机选择 ...............................................94.1 选择电动机的类型和结构型式 ...............................104.2 确定电动机功率及其它参数 ...........................
