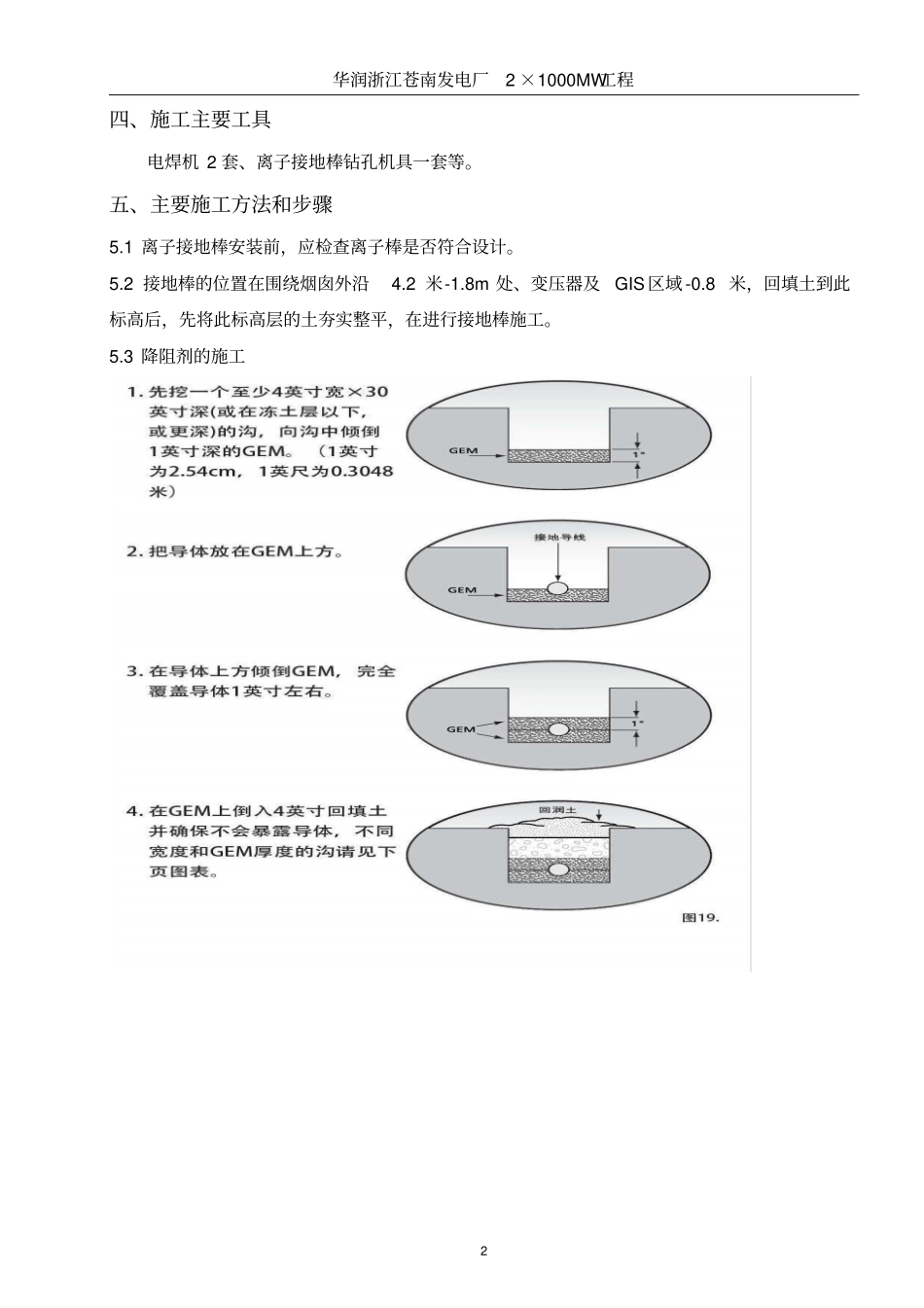

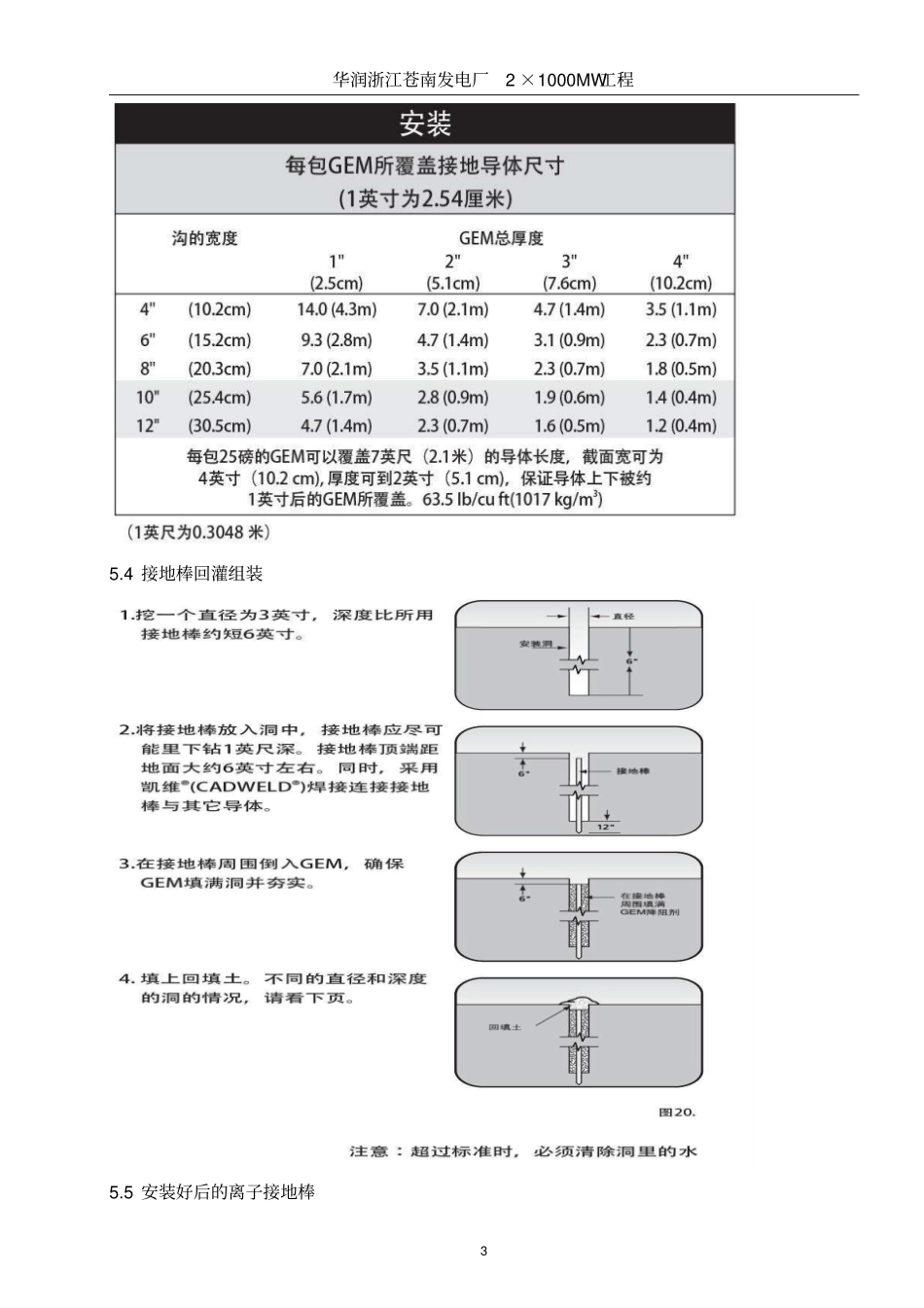

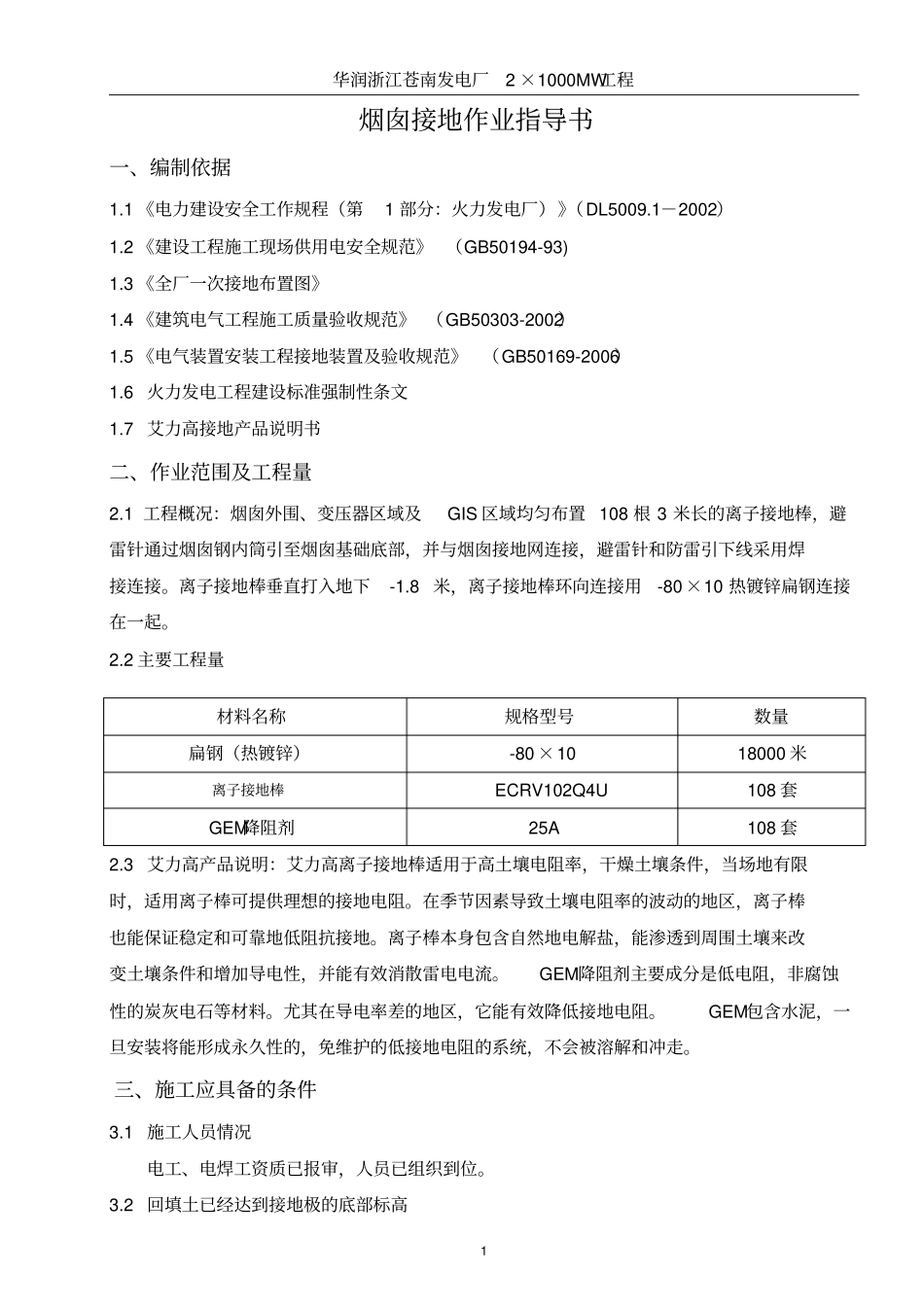

华润浙江苍南发电厂 2 ×1000MW工程1 烟囱接地作业指导书一、编制依据1.1 《电力建设安全工作规程（第1 部分：火力发电厂）》（DL5009.1－2002）1.2 《建设工程施工现场供用电安全规范》 （GB50194-93) 1.3 《全厂一次接地布置图》1.4 《建筑电气工程施工质量验收规范》 （GB50303-2002）1.5 《电气装置安装工程接地装置及验收规范》（GB50169-2006）1.6 火力发电工程建设标准强制性条文1.7 艾力高接地产品说明书二、作业范围及工程量2.1 工程概况：烟囱外围、变压器区域及GIS 区域均匀布置 108 根 3 米长的离子接地棒，避雷针通过烟囱钢内筒引至烟囱基础底部，并与烟囱接地网连接，避雷针和防雷引下线采用焊接连接。离子接地棒垂直打入地下-1.8 米，离子接地棒环向连接用-80 ×10 热镀锌扁钢连接在一起。2.2 主要工程量2.3 艾力高产品说明：艾力高离子接地棒适用于高土壤电阻率，干燥土壤条件，当场地有限时，适用离子棒可提供理想的接地电阻。在季节因素导致土壤电阻率的波动的地区，离子棒也能保证稳定和可靠地低阻抗接地。离子棒本身包含自然地电解盐，能渗透到周围土壤来改变土壤条件和增加导电性，并能有效消散雷电电流。GEM降阻剂主要成分是低电阻，非腐蚀性的炭灰电石等材料。尤其在导电率差的地区，它能有效降低接地电阻。GEM包含水泥，一旦安装将能形成永久性的，免维护的低接地电阻的系统，不会被溶解和冲走。三、施工应具备的条件3.1 施工人员情况电工、电焊工资质已报审，人员已组织到位。3.2 回填土已经达到接地极的底部标高材料名称规格型号数量扁钢（热镀锌）-80 ×10 18000 米离子接地棒ECRV102Q4U 108 套GEM降阻剂25A 108 套华润浙江苍南发电厂 2 ×1000MW工程2 四、施工主要工具电焊机 2 套、离子接地棒钻孔机具一套等。五、主要施工方法和步骤5.1 离子接地棒安装前，应检查离子棒是否符合设计。5.2 接地棒的位置在围绕烟囱外沿4.2 米-1.8m 处、变压器及GIS 区域 -0.8 米，回填土到此标高后，先将此标高层的土夯实整平，在进行接地棒施工。5.3 降阻剂的施工华润浙江苍南发电厂 2 ×1000MW工程3 5.4 接地棒回灌组装5.5 安装好后的离子接地棒华润浙江苍南发电厂 2 ×1000MW工程4 5.6 接地网与离子棒接地辫连接5.7 接地线安装完毕，经验收合格、且经电阻试验后分层回填夯实。接地体周围200mm-300mm范围内回填材料选用普通粘土回填，桩顶埋设深度不小于900mm。5.8 接地...
