离心泵检修规程资料

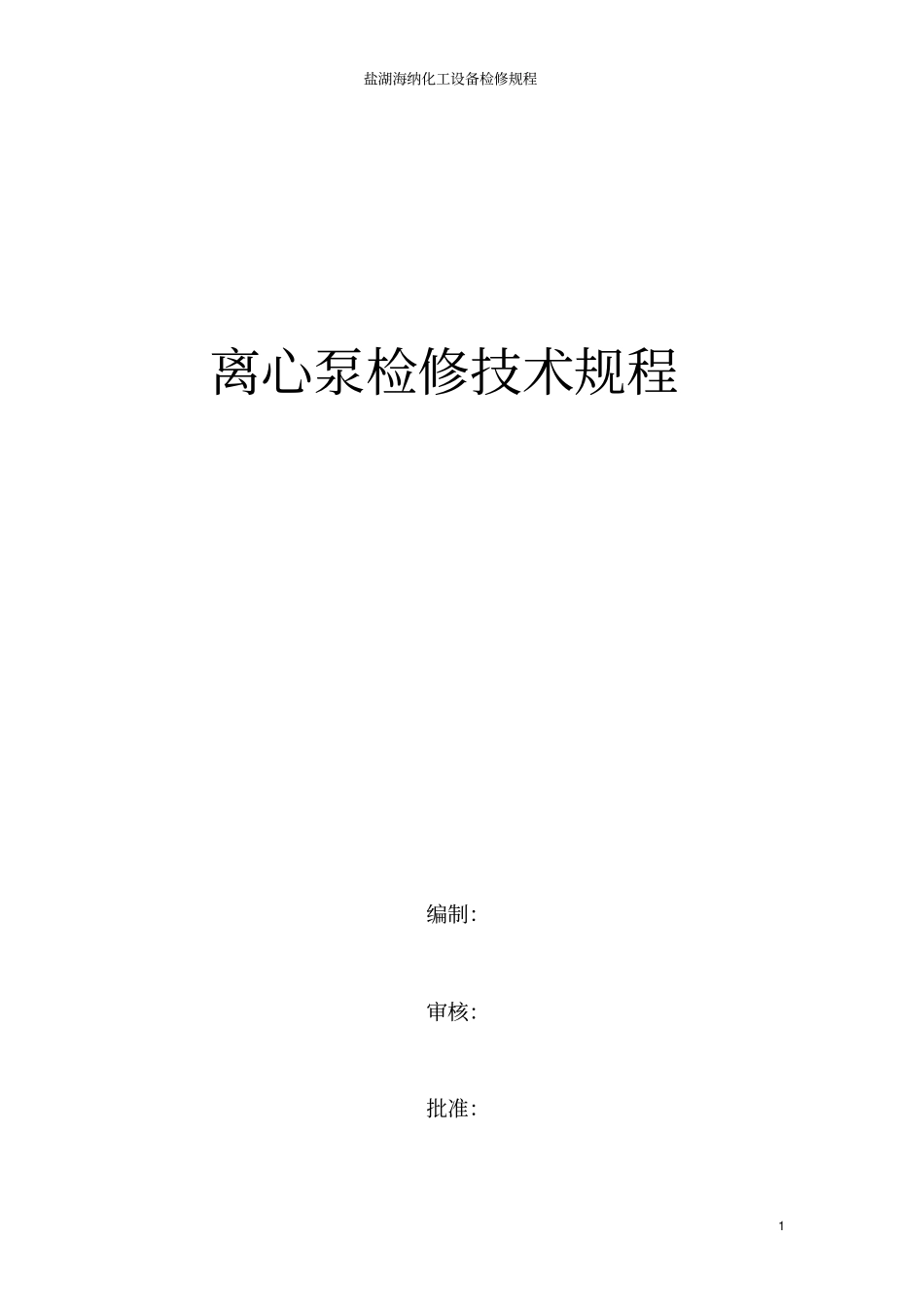

离心泵检修规程资料_第1页
1/14

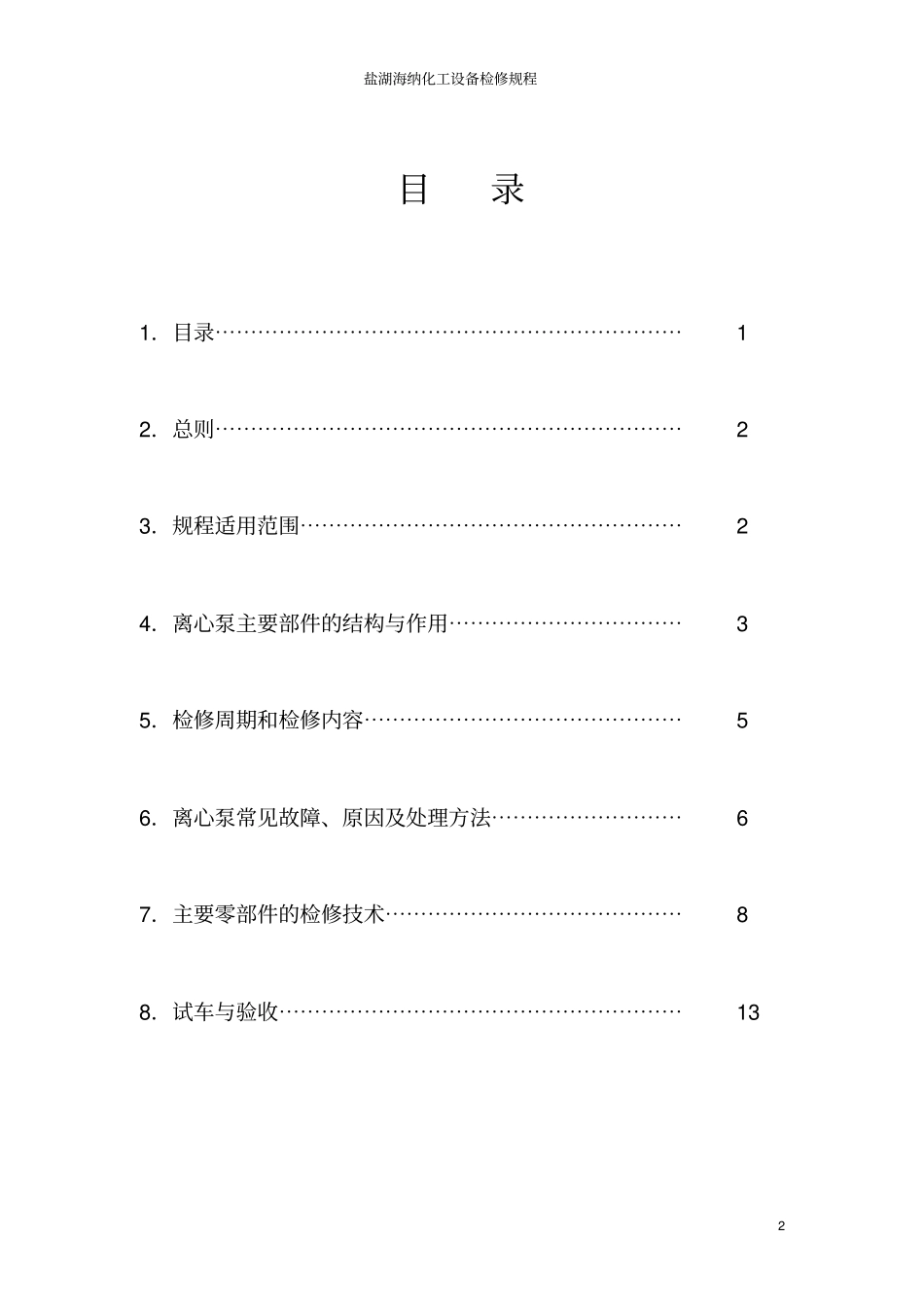

离心泵检修规程资料_第2页
2/14

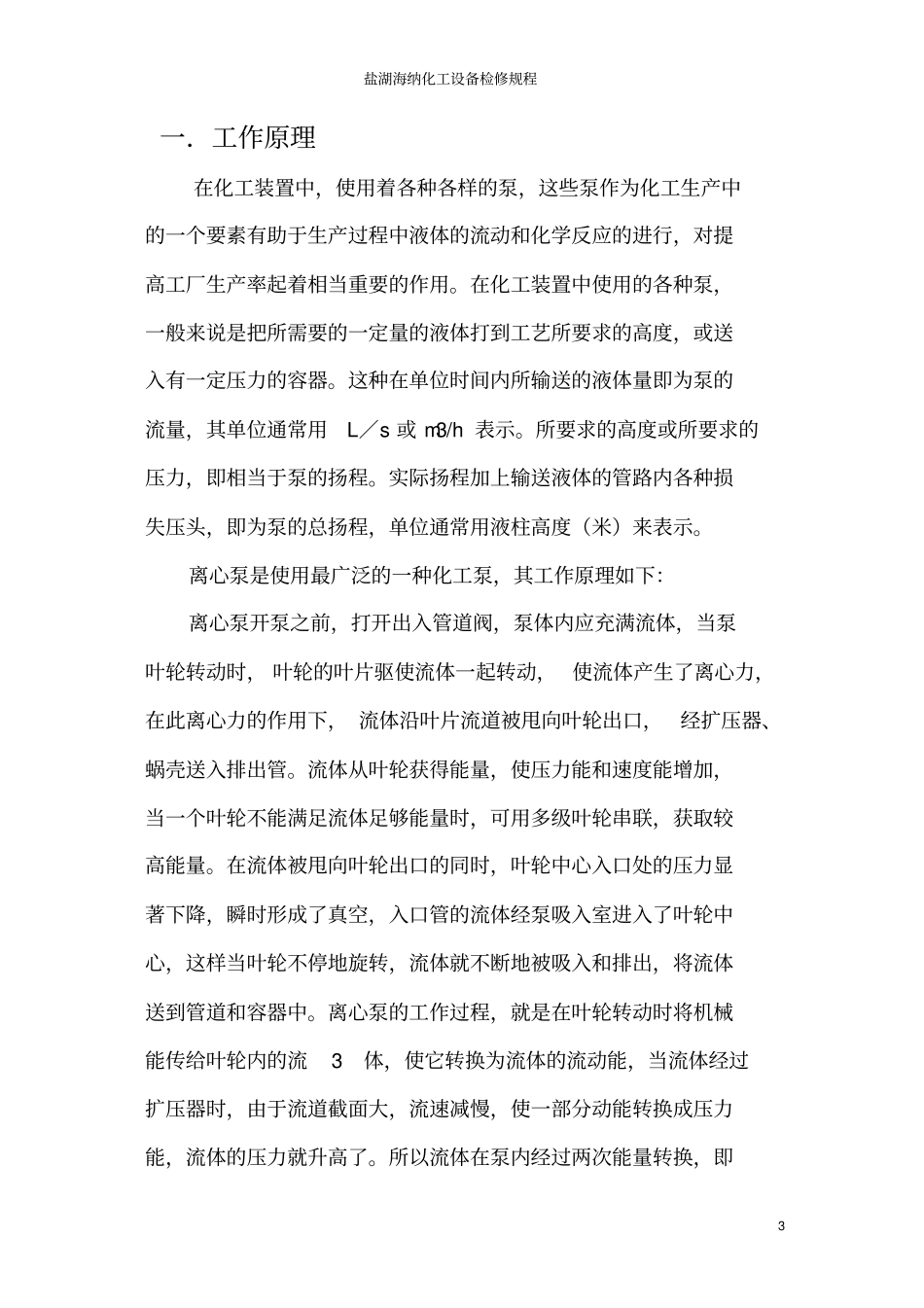

离心泵检修规程资料_第3页
3/14
盐湖海纳化工设备检修规程1 离心泵检修技术规程编制:审核:批准:盐湖海纳化工设备检修规程2 目录1.目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2.总则⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3.规程适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 4.离心泵主要部件的结构与作用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 5.检修周期和检修内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5 6.离心泵常见故障、原因及处理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯6 7.主要零部件的检修技术⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8 8.试车与验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 盐湖海纳化工设备检修规程3 一.工作原理在化工装置中,使用着各种各样的泵,这些泵作为化工生产中的一个要素有助于生产过程中液体的流动和化学反应的进行,对提高工厂生产率起着相当重要的作用。在化工装置中使用的各种泵,一般来说是把所需要的一定量的液体打到工艺所要求的高度,或送入有一定压力的容器。这种在单位时间内所输送的液体量即为泵的流量,其单位通常用L/s 或 m3/h 表示。所要求的高度或所要求的压力,即相当于泵的扬程。实际扬程加上输送液体的管路内各种损失压头,即为泵的总扬程,单位通常用液柱高度(米)来表示。离心泵是使用最广泛的一种化工泵,其工作原理如下:离心泵开泵之前,打开出入管道阀,泵体内应充满流体,当泵叶轮转动时, 叶轮的叶片驱使流体一起转动, 使流体产生了离心力,在此离心力的作用下, 流体沿叶片流道被甩向叶轮出口,经扩压器、蜗壳送入排出管。流体从叶轮获得能量,使压力能和速度能增加,当一个叶轮不能满足流体足够能量时,可用多级叶轮串联,获取较高能量。在流体被甩向叶轮出口的同时,叶轮中心入口处的压力显著下降,瞬时形成了真空,入口管的流体经泵吸入室进入了叶轮中心,这样当叶轮不停地旋转,流体就不断地被吸入和排出,将流体送到管道和容器中。离心泵的工作过程,就是在叶轮转动时将机械能传给叶轮内的流3 体,使它转换为流体的流动能,当流体经过扩压器时,由于流道截面大,流速减慢,使一部分动能转换成压力能,流体的压力就升高了。所以流体在泵内经过两次能量转换,即盐湖海纳化工设备检修规程4 从机械能转换成流体动能,该动能部分地又转换为压力能,从而泵就完成输送液体的任务。在空分车间,使用有多台离心泵,包括冷却水泵、冷冻水泵、三大机组冷凝液泵、发电机油泵、射水泵、合成气压缩机组油泵,...
