移动通信课程设计报告

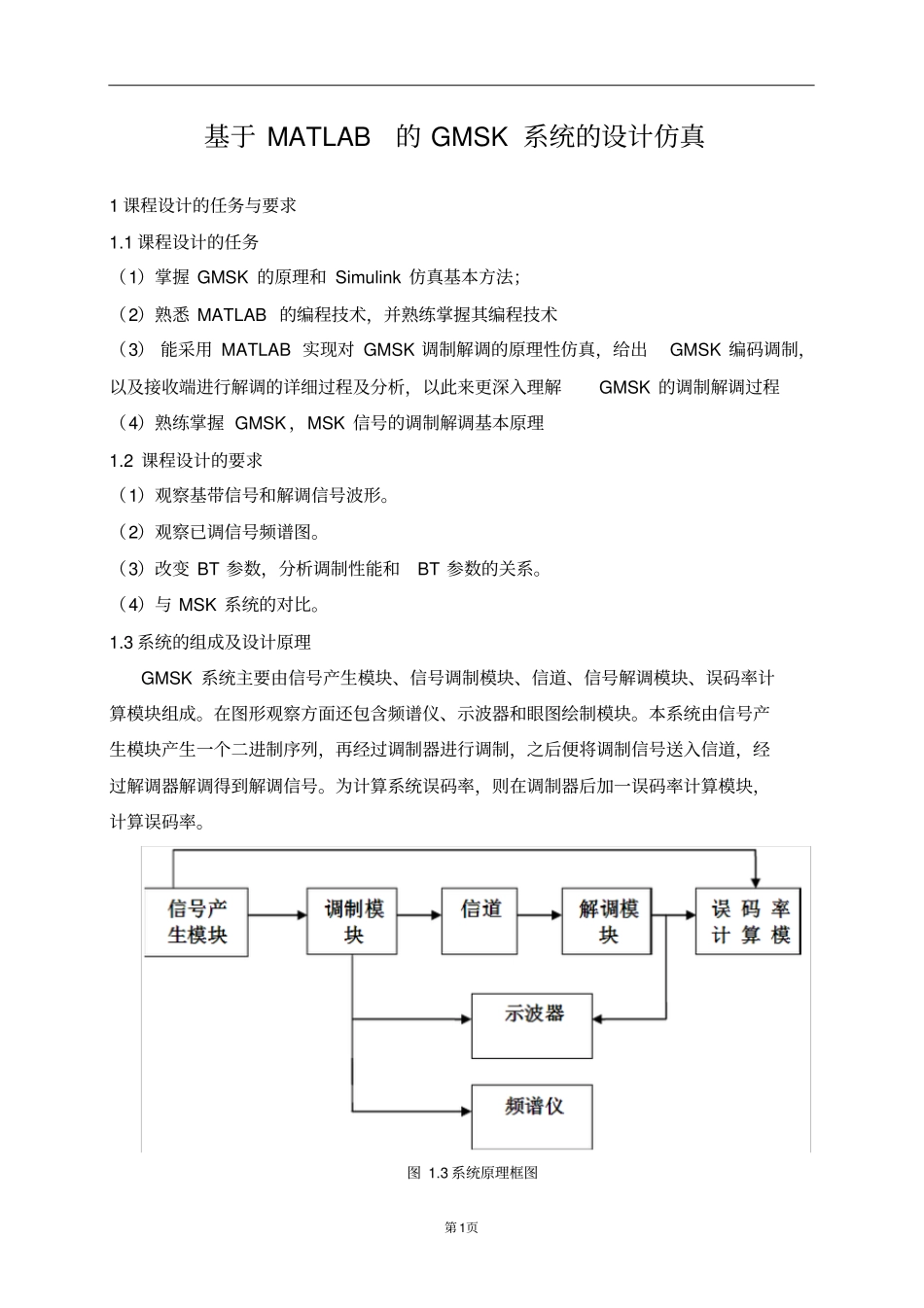

江苏科技大学移动通信课程设计报告第 1页基于 MATLAB的 GMSK 系统的设计仿真1 课程设计的任务与要求1.1 课程设计的任务（1）掌握 GMSK 的原理和 Simulink 仿真基本方法；（2）熟悉 MATLAB 的编程技术，并熟练掌握其编程技术（3） 能采用 MATLAB 实现对 GMSK 调制解调的原理性仿真，给出GMSK 编码调制，以及接收端进行解调的详细过程及分析，以此来更深入理解GMSK 的调制解调过程（4）熟练掌握 GMSK ，MSK 信号的调制解调基本原理1.2 课程设计的要求（1）观察基带信号和解调信号波形。（2）观察已调信号频谱图。（3）改变 BT 参数，分析调制性能和BT 参数的关系。（4）与 MSK 系统的对比。1.3 系统的组成及设计原理GMSK 系统主要由信号产生模块、信号调制模块、信道、信号解调模块、误码率计算模块组成。在图形观察方面还包含频谱仪、示波器和眼图绘制模块。本系统由信号产生模块产生一个二进制序列，再经过调制器进行调制，之后便将调制信号送入信道，经过解调器解调得到解调信号。为计算系统误码率，则在调制器后加一误码率计算模块，计算误码率。图 1.3 系统原理框图第 2页GMSK 原理图：调制原理图如图 1，图中滤波器是高斯低通滤波器，它的输出直接对 VCO进行调制，以保持已调包络恒定和相位连续]2[ 。高斯低通滤波器频率调制器（VCO）非归零数字序列GMSK已调信号图 1 GMSK 调制原理图为了使输出频谱密集，前段滤波器必须具有以下待性：1.窄带和尖锐的截止特性，以抑制FM 调制器输入信号中的高频分量；2.脉冲响应过冲量小，以防止FM 调制器瞬时频偏过大；3.保持滤波器输出脉冲响应曲线下面积对应pi/2 的相移。调制指数为1/2。前置滤波器以高斯型最能满足上述条件，这也是高斯滤波器最小移频键控(GMSK) 的由来]1[ 。GMSK 本是 MSK 的一种，而 MSK 又是是 FSK 的一种，因此， GMSK 检波也可以采用 FSK 检波器，即包络检波及同步检波。而GMSK 还可以采用时延检波，但每种检波器的误码率不同。 我们在构建数字通信系统的模型后， 利用计算机仿真作为分析手段，对在不同的通信环境下设计方案的误码性能进行定量分析，用来对各调制，解调方案性能进行评估。由于GMSK 信号具有良好的频潜效率、以及恒包络性质，因而广泛的应用于移动通信系统。高斯最小频移键控(GMSK) 由于带外辐射低因而具有很好的频谱利用率，其恒包络的特性使得其能够使用功率效率高的C 类放大器。这些优良的特性使其...
