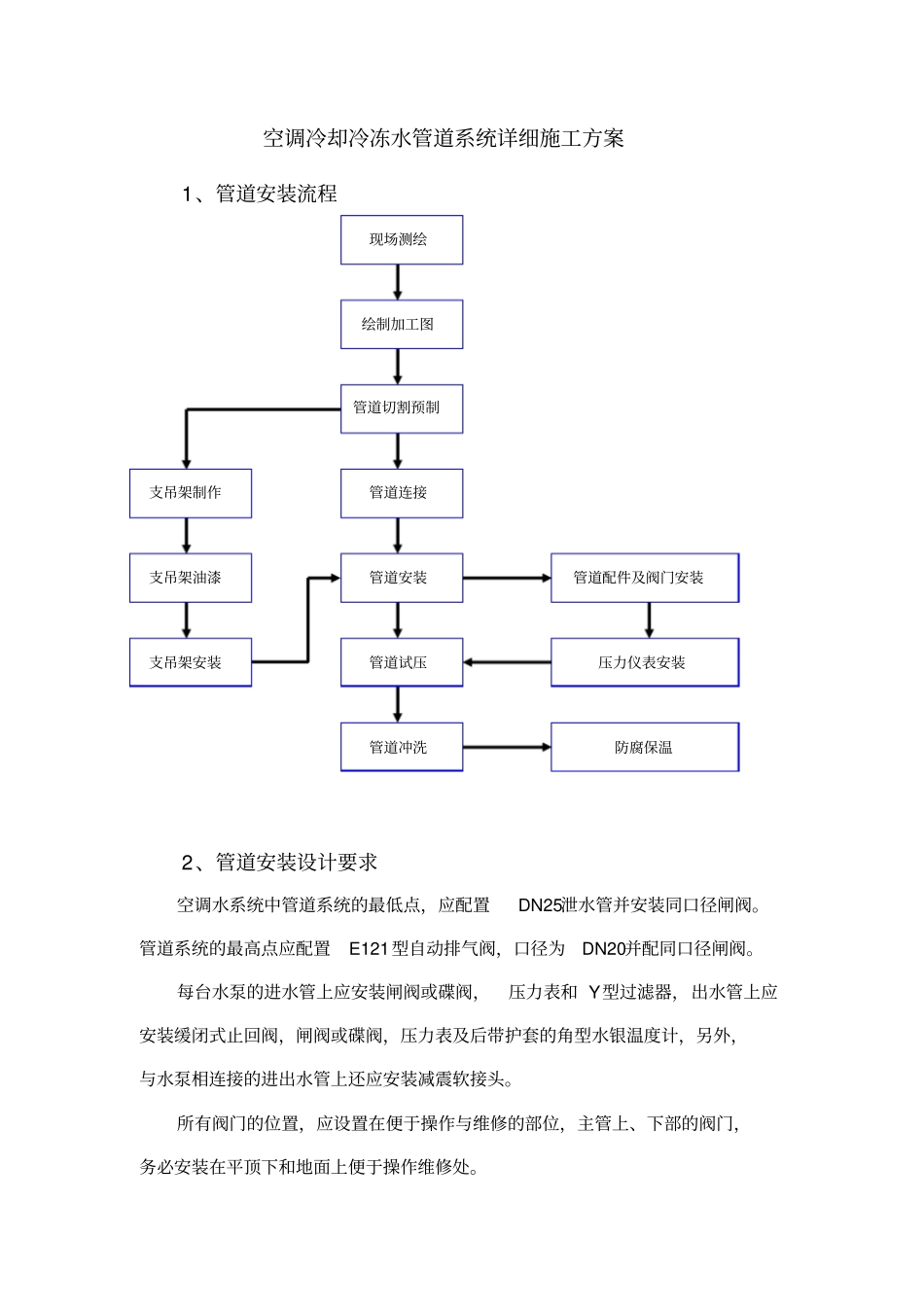

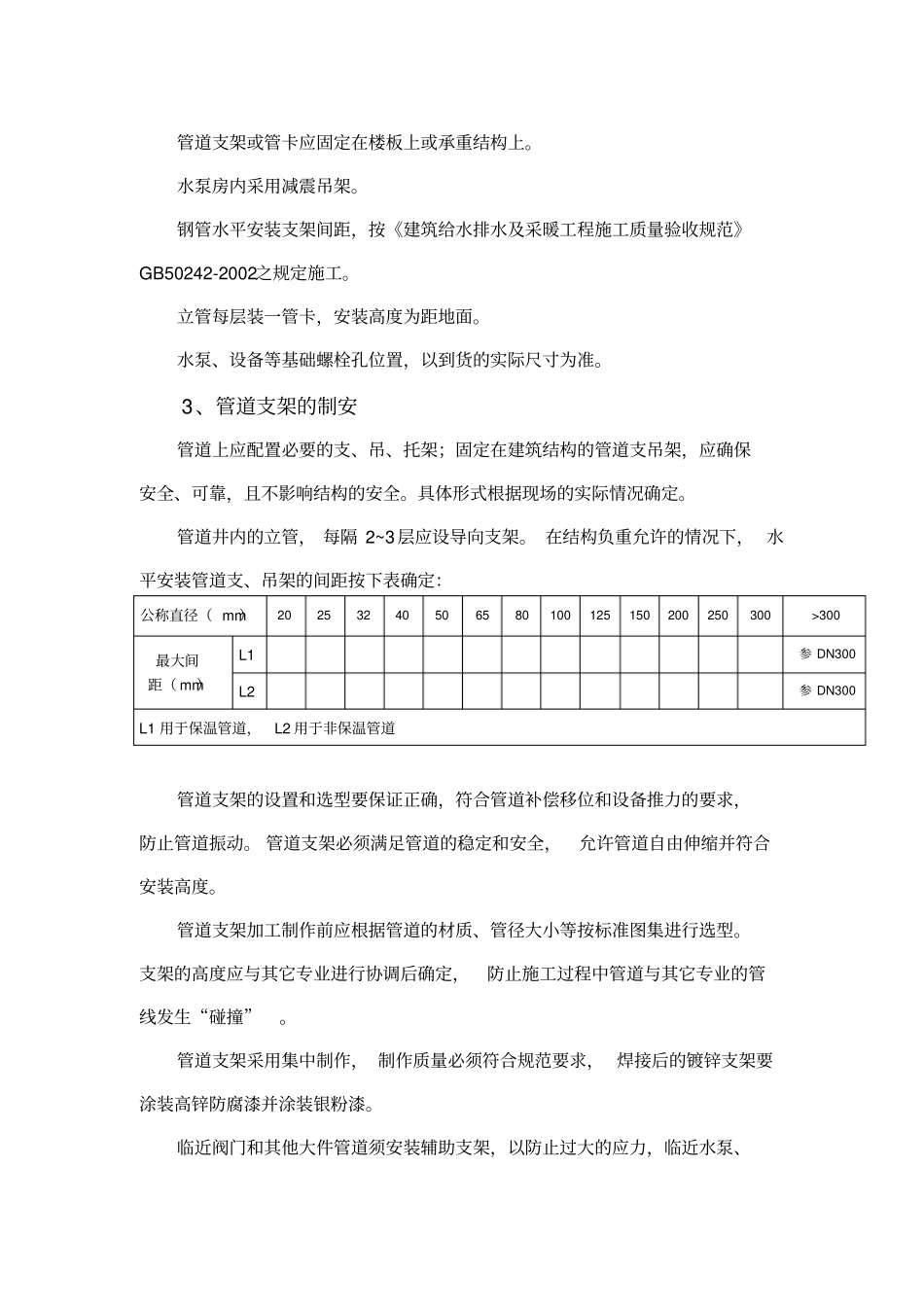

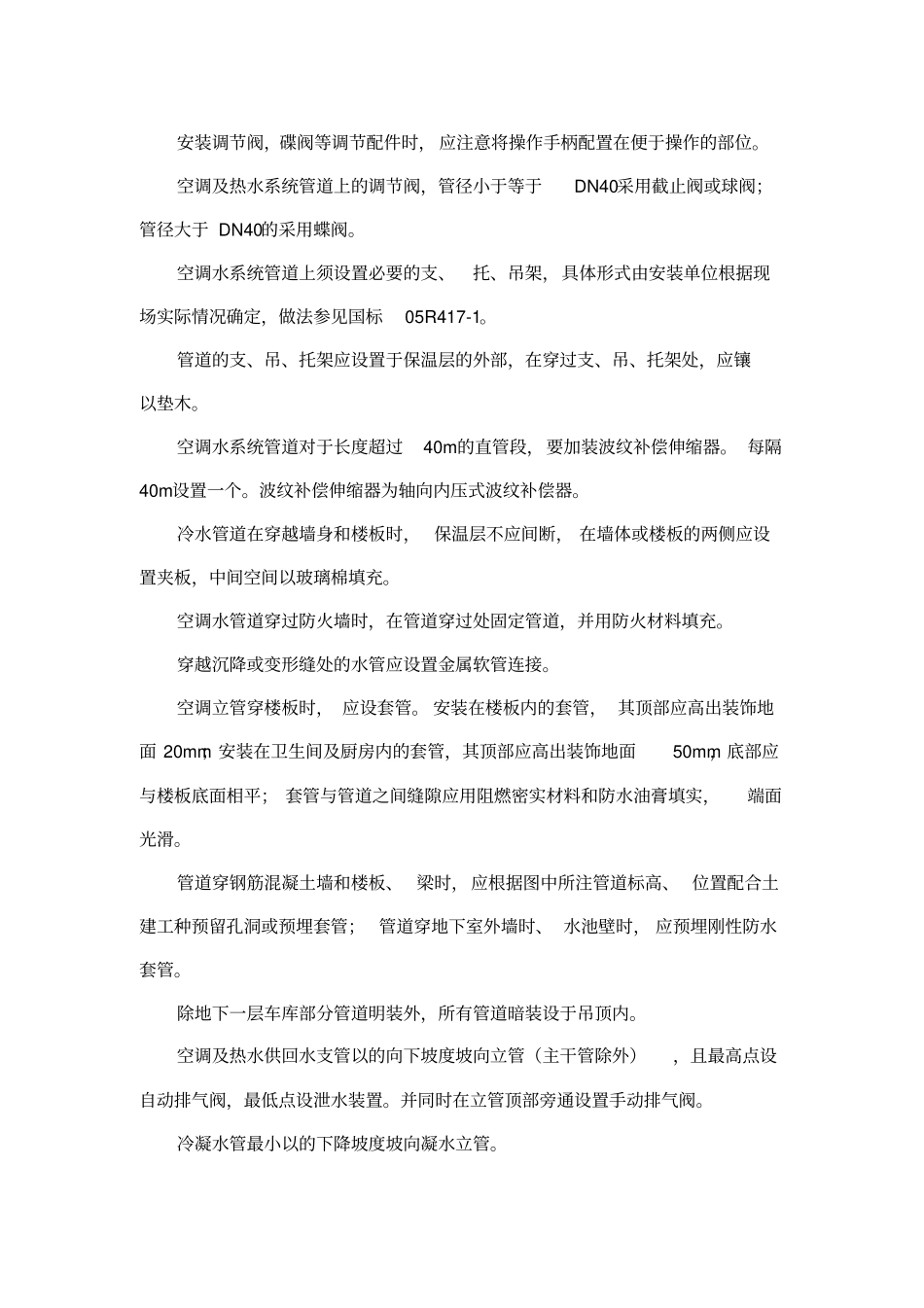

空调冷却冷冻水管道系统详细施工方案1、管道安装流程2、管道安装设计要求空调水系统中管道系统的最低点，应配置DN25泄水管并安装同口径闸阀。管道系统的最高点应配置E121型自动排气阀，口径为DN20并配同口径闸阀。每台水泵的进水管上应安装闸阀或碟阀，压力表和 Y型过滤器，出水管上应安装缓闭式止回阀，闸阀或碟阀，压力表及后带护套的角型水银温度计，另外，与水泵相连接的进出水管上还应安装减震软接头。所有阀门的位置，应设置在便于操作与维修的部位，主管上、下部的阀门，务必安装在平顶下和地面上便于操作维修处。绘制加工图管道切割预制管道连接现场测绘管道安装管道试压管道冲洗管道配件及阀门安装压力仪表安装支吊架制作支吊架油漆支吊架安装防腐保温安装调节阀，碟阀等调节配件时， 应注意将操作手柄配置在便于操作的部位。空调及热水系统管道上的调节阀，管径小于等于DN40采用截止阀或球阀；管径大于 DN40的采用蝶阀。空调水系统管道上须设置必要的支、托、吊架，具体形式由安装单位根据现场实际情况确定，做法参见国标05R417-1。管道的支、吊、托架应设置于保温层的外部，在穿过支、吊、托架处，应镶以垫木。空调水系统管道对于长度超过40m的直管段，要加装波纹补偿伸缩器。 每隔40m设置一个。波纹补偿伸缩器为轴向内压式波纹补偿器。冷水管道在穿越墙身和楼板时， 保温层不应间断， 在墙体或楼板的两侧应设置夹板，中间空间以玻璃棉填充。空调水管道穿过防火墙时，在管道穿过处固定管道，并用防火材料填充。穿越沉降或变形缝处的水管应设置金属软管连接。空调立管穿楼板时， 应设套管。 安装在楼板内的套管， 其顶部应高出装饰地面 20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平； 套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。管道穿钢筋混凝土墙和楼板、 梁时，应根据图中所注管道标高、 位置配合土建工种预留孔洞或预埋套管； 管道穿地下室外墙时、 水池壁时， 应预埋刚性防水套管。除地下一层车库部分管道明装外，所有管道暗装设于吊顶内。空调及热水供回水支管以的向下坡度坡向立管（主干管除外），且最高点设自动排气阀，最低点设泄水装置。并同时在立管顶部旁通设置手动排气阀。冷凝水管最小以的下降坡度坡向凝水立管。管道支架或管卡应固定在楼板上或承重结构上。水泵房内采用减震吊架。钢管水平安装支架间距，按《建筑给水排水及采暖工程施工质量验...
