空调新风机组安装技术交底

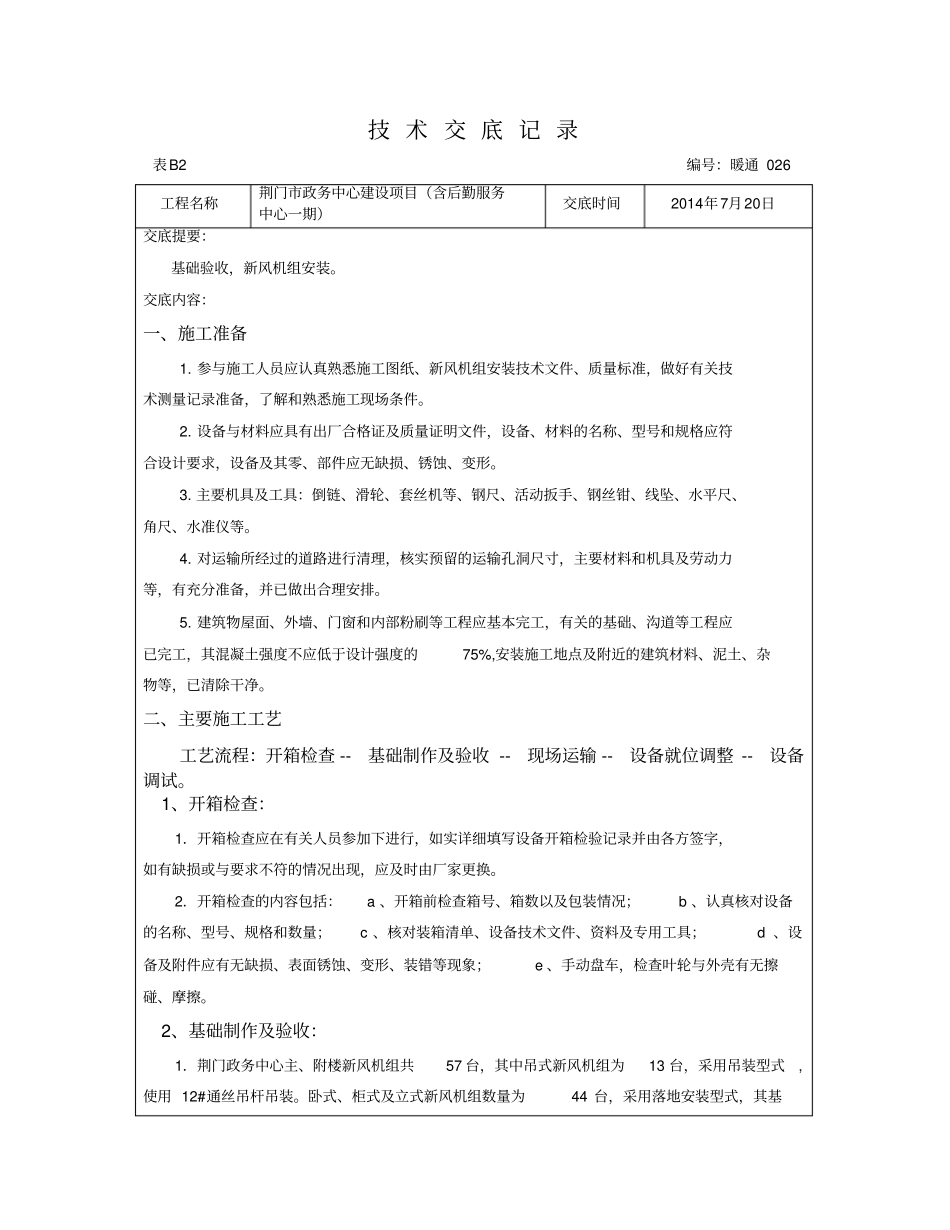

技 术 交 底 记 录表B2 编号：暖通 026 工程名称荆门市政务中心建设项目（含后勤服务中心一期）交底时间2014年7月20日交底提要：基础验收，新风机组安装。交底内容：一、施工准备1. 参与施工人员应认真熟悉施工图纸、新风机组安装技术文件、质量标准，做好有关技术测量记录准备，了解和熟悉施工现场条件。2. 设备与材料应具有出厂合格证及质量证明文件，设备、材料的名称、型号和规格应符合设计要求，设备及其零、部件应无缺损、锈蚀、变形。3. 主要机具及工具：倒链、滑轮、套丝机等、钢尺、活动扳手、钢丝钳、线坠、水平尺、角尺、水准仪等。4. 对运输所经过的道路进行清理，核实预留的运输孔洞尺寸，主要材料和机具及劳动力等，有充分准备，并已做出合理安排。5. 建筑物屋面、外墙、门窗和内部粉刷等工程应基本完工，有关的基础、沟道等工程应已完工，其混凝土强度不应低于设计强度的75%,安装施工地点及附近的建筑材料、泥土、杂物等，已清除干净。二、主要施工工艺工艺流程：开箱检查 -- 基础制作及验收 -- 现场运输 -- 设备就位调整 -- 设备调试。1、开箱检查：1．开箱检查应在有关人员参加下进行，如实详细填写设备开箱检验记录并由各方签字，如有缺损或与要求不符的情况出现，应及时由厂家更换。2．开箱检查的内容包括： a 、开箱前检查箱号、箱数以及包装情况； b 、认真核对设备的名称、型号、规格和数量； c 、核对装箱清单、设备技术文件、资料及专用工具； d 、设备及附件应有无缺损、表面锈蚀、变形、装错等现象； e 、手动盘车，检查叶轮与外壳有无擦碰、摩擦。2、基础制作及验收：1．荆门政务中心主、附楼新风机组共57 台，其中吊式新风机组为13 台，采用吊装型式,使用 12#通丝吊杆吊装。卧式、柜式及立式新风机组数量为44 台，采用落地安装型式，其基础应采用混凝土平台，基础的长度及宽度应按照设备的外型尺寸两侧各加200mm，基础的位置、标高应符合设计要求，并考虑凝结水水封的高度及管道安装坡度。2. 落地安装的新风机组基础应符合现行国家标准《钢筋混凝土工程施工及验收规范》的规定，并应有验收资料或记录。3. 设备就位前，应按施工图和建筑物的轴线或边缘线及标高线，放出安装的基准线。4. 互相有连接、衔接或排列关系的设备，应划定共同的安装基准线。必要时，应按设备的具 体要求，埋设一般的或永久性的中心标板或基准点。3、设备现场运输：1. 新风机组水平运输时尽量使用小拖...
