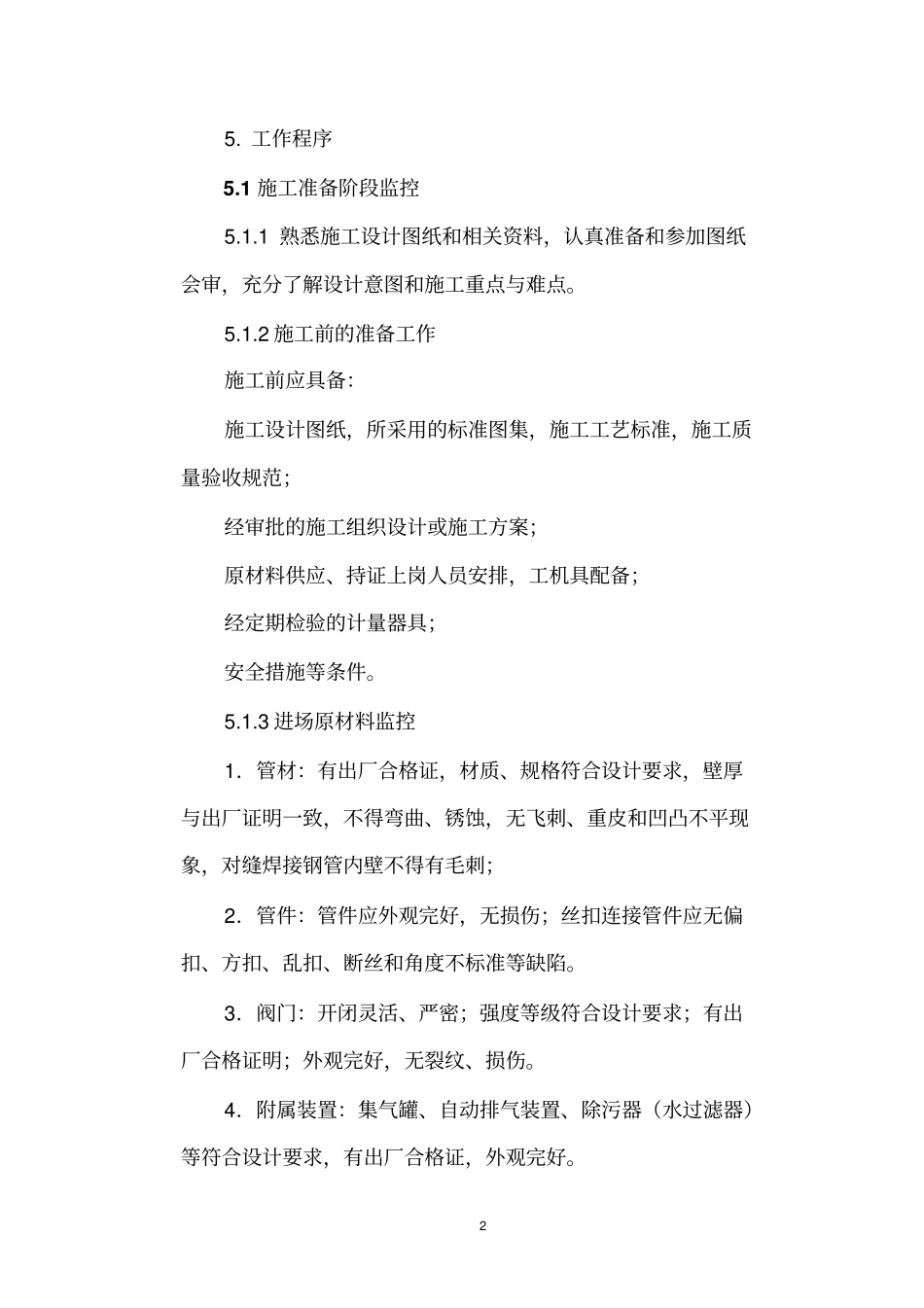

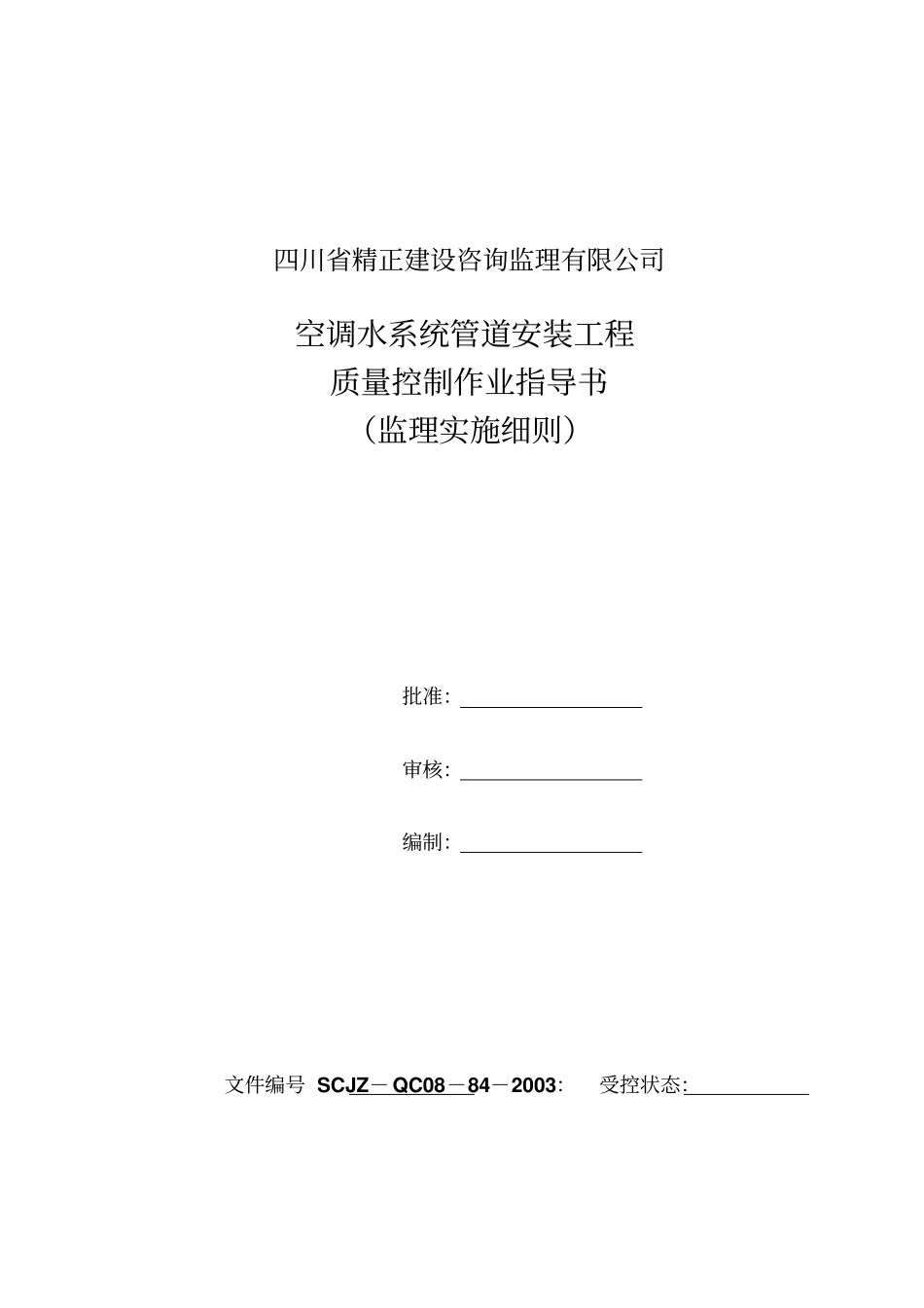

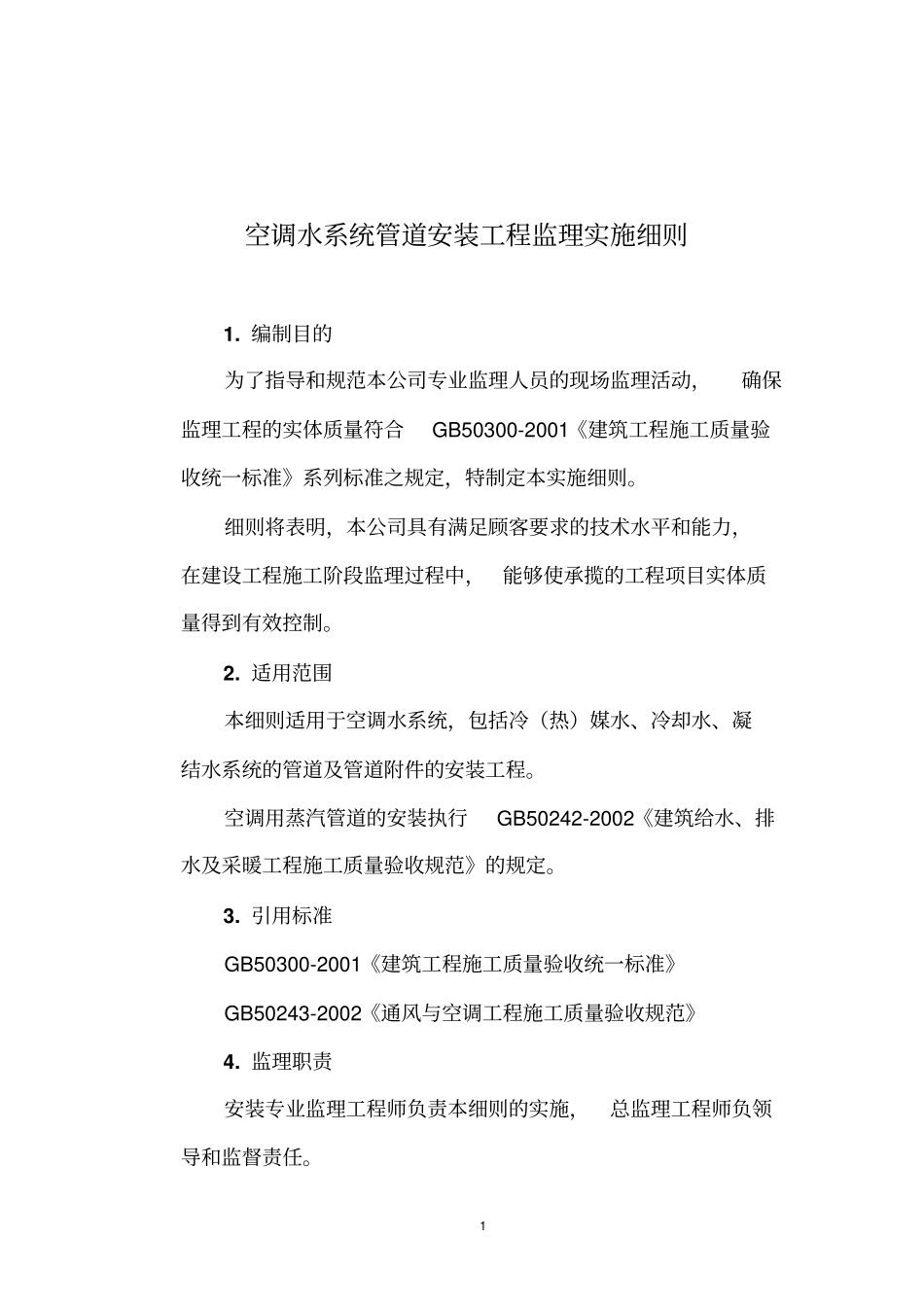

四川省精正建设咨询监理有限公司空调水系统管道安装工程质量控制作业指导书（监理实施细则）批准：审核：编制：文件编号 SCJZ－QC08－84－2003：受控状态：1 空调水系统管道安装工程监理实施细则1. 编制目的为了指导和规范本公司专业监理人员的现场监理活动，确保监理工程的实体质量符合GB50300-2001《建筑工程施工质量验收统一标准》系列标准之规定，特制定本实施细则。细则将表明，本公司具有满足顾客要求的技术水平和能力，在建设工程施工阶段监理过程中，能够使承揽的工程项目实体质量得到有效控制。2. 适用范围本细则适用于空调水系统，包括冷（热）媒水、冷却水、凝结水系统的管道及管道附件的安装工程。空调用蒸汽管道的安装执行GB50242-2002《建筑给水、排水及采暖工程施工质量验收规范》的规定。3. 引用标准GB50300-2001《建筑工程施工质量验收统一标准》GB50243-2002《通风与空调工程施工质量验收规范》4. 监理职责安装专业监理工程师负责本细则的实施，总监理工程师负领导和监督责任。2 5. 工作程序5.1 施工准备阶段监控5.1.1 熟悉施工设计图纸和相关资料，认真准备和参加图纸会审，充分了解设计意图和施工重点与难点。5.1.2 施工前的准备工作施工前应具备：施工设计图纸，所采用的标准图集，施工工艺标准，施工质量验收规范；经审批的施工组织设计或施工方案；原材料供应、持证上岗人员安排，工机具配备；经定期检验的计量器具；安全措施等条件。5.1.3 进场原材料监控1．管材：有出厂合格证，材质、规格符合设计要求，壁厚与出厂证明一致，不得弯曲、锈蚀，无飞刺、重皮和凹凸不平现象，对缝焊接钢管内壁不得有毛刺；2．管件：管件应外观完好，无损伤；丝扣连接管件应无偏扣、方扣、乱扣、断丝和角度不标准等缺陷。3．阀门：开闭灵活、严密；强度等级符合设计要求；有出厂合格证明；外观完好，无裂纹、损伤。4．附属装置：集气罐、自动排气装置、除污器（水过滤器）等符合设计要求，有出厂合格证，外观完好。3 5.2 安装过程监控5.2.1 安装条件1．安装现场土建工程已具备相应条件，满足确认管道正确位置、走向及标高；2．管道及附件连接的设备已经就位或其接口位置标高已能准确确定；3．已与其他专业核对并处理了各种管道坐标、排列、交叉，安装通道已无阻碍；4．施工技术人员已向班组进行技术、质量、安全交底，并有书面的质量记录。5.2.2 严格安装程序安装准备预制加工支吊架安装管道及附件安装试压冲洗防腐保温检查...
