空调系统制冷剂最佳充注量试验研究

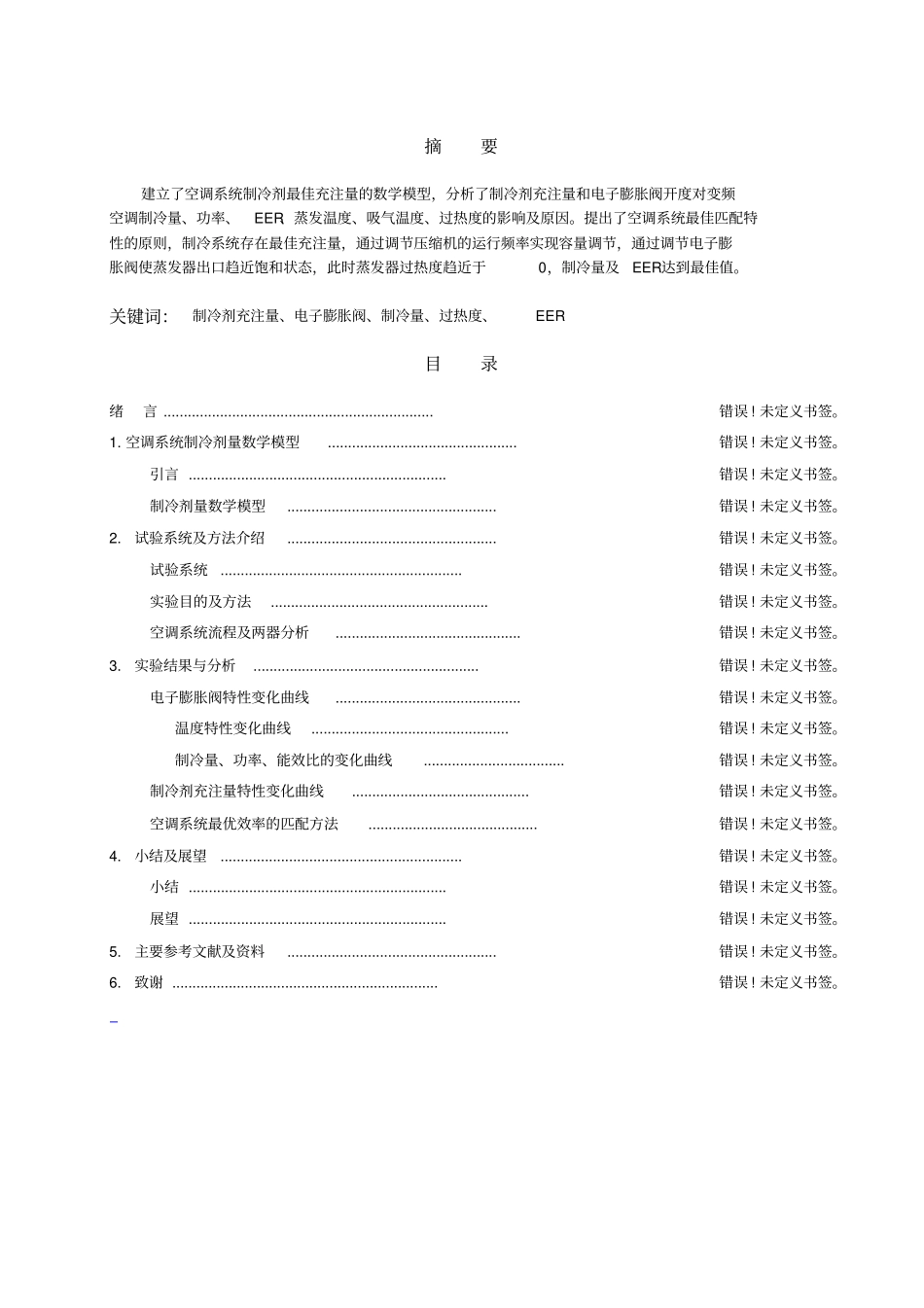

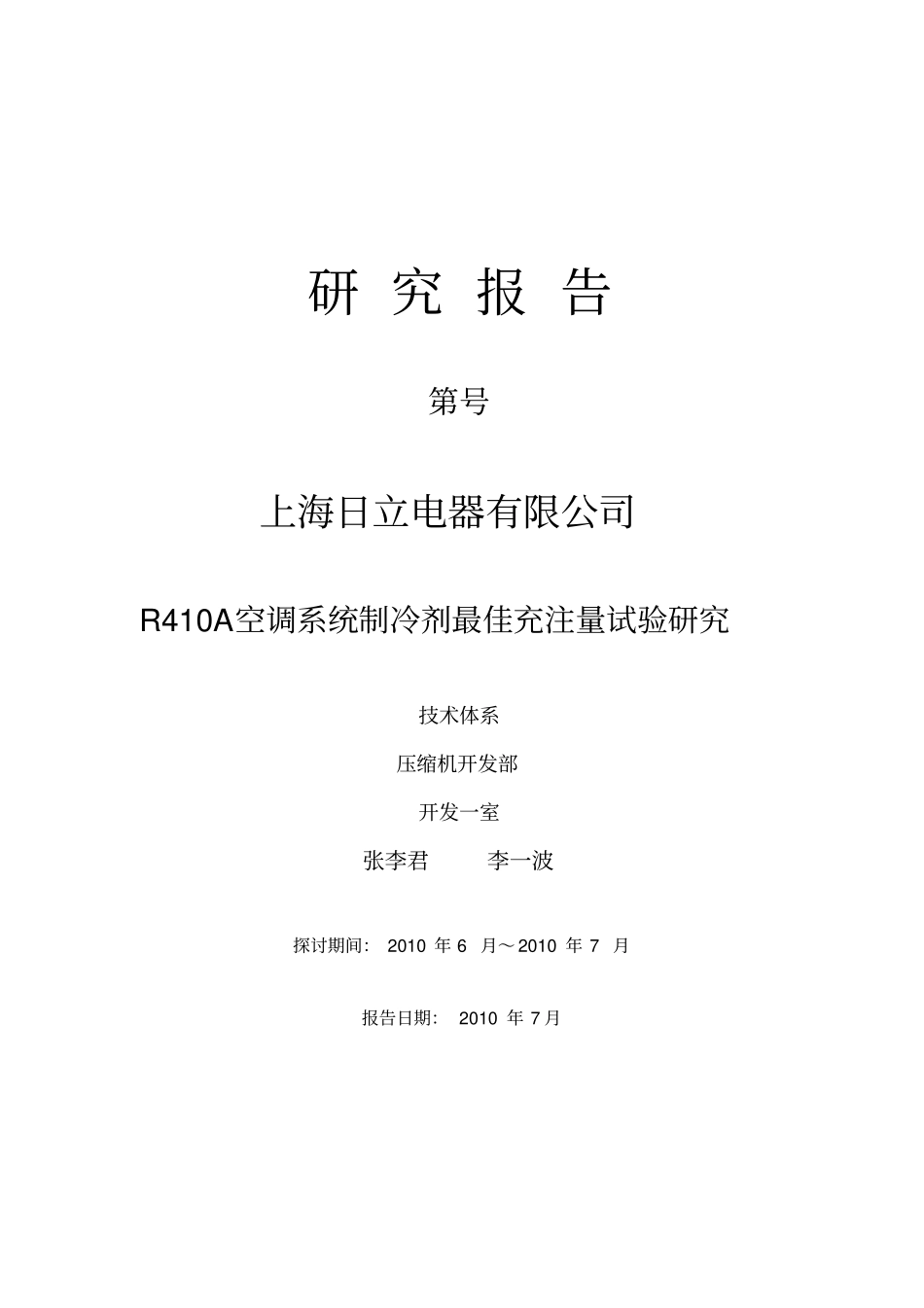

研 究 报 告第号上海日立电器有限公司R410A空调系统制冷剂最佳充注量试验研究技术体系压缩机开发部开发一室张李君李一波探讨期间： 2010 年 6 月～ 2010 年 7 月报告日期： 2010 年 7 月摘要建立了空调系统制冷剂最佳充注量的数学模型，分析了制冷剂充注量和电子膨胀阀开度对变频空调制冷量、功率、EER、蒸发温度、吸气温度、过热度的影响及原因。提出了空调系统最佳匹配特性的原则，制冷系统存在最佳充注量，通过调节压缩机的运行频率实现容量调节，通过调节电子膨胀阀使蒸发器出口趋近饱和状态，此时蒸发器过热度趋近于0，制冷量及EER达到最佳值。关键词：制冷剂充注量、电子膨胀阀、制冷量、过热度、EER目录绪言 ................................................................... 错误 ! 未定义书签。1. 空调系统制冷剂量数学模型............................................... 错误 ! 未定义书签。引言 ................................................................ 错误 ! 未定义书签。制冷剂量数学模型.................................................... 错误 ! 未定义书签。2. 试验系统及方法介绍.................................................... 错误 ! 未定义书签。试验系统............................................................ 错误 ! 未定义书签。实验目的及方法...................................................... 错误 ! 未定义书签。空调系统流程及两器分析.............................................. 错误 ! 未定义书签。3. 实验结果与分析........................................................ 错误 ! 未定义书签。电子膨胀阀特性变化曲线.............................................. 错误 ! 未定义书签。温度特性变化曲线................................................. 错误 ! 未定义书签。制冷量、功率、能效比的变化曲线 ................................... 错误 ! 未定义书签。制冷剂充注量特性变化曲线............................................ 错误 ! 未定义书签。空调系统最优效率的匹配方法.......................................... 错误 ! 未定义书签。4. 小结及展望............................................................ 错误 ! 未定义书签。小结 ...................
