空调系统的维修

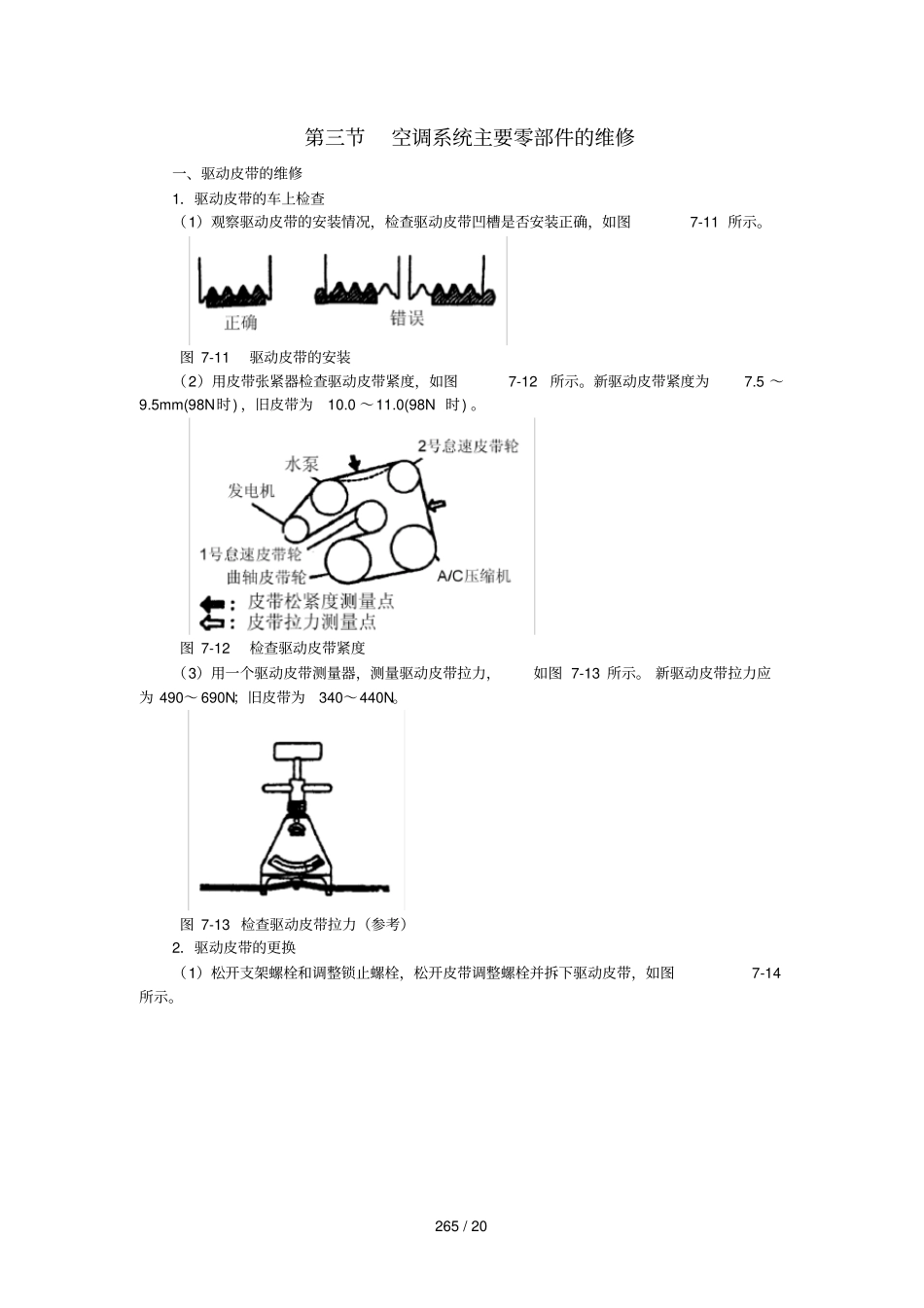

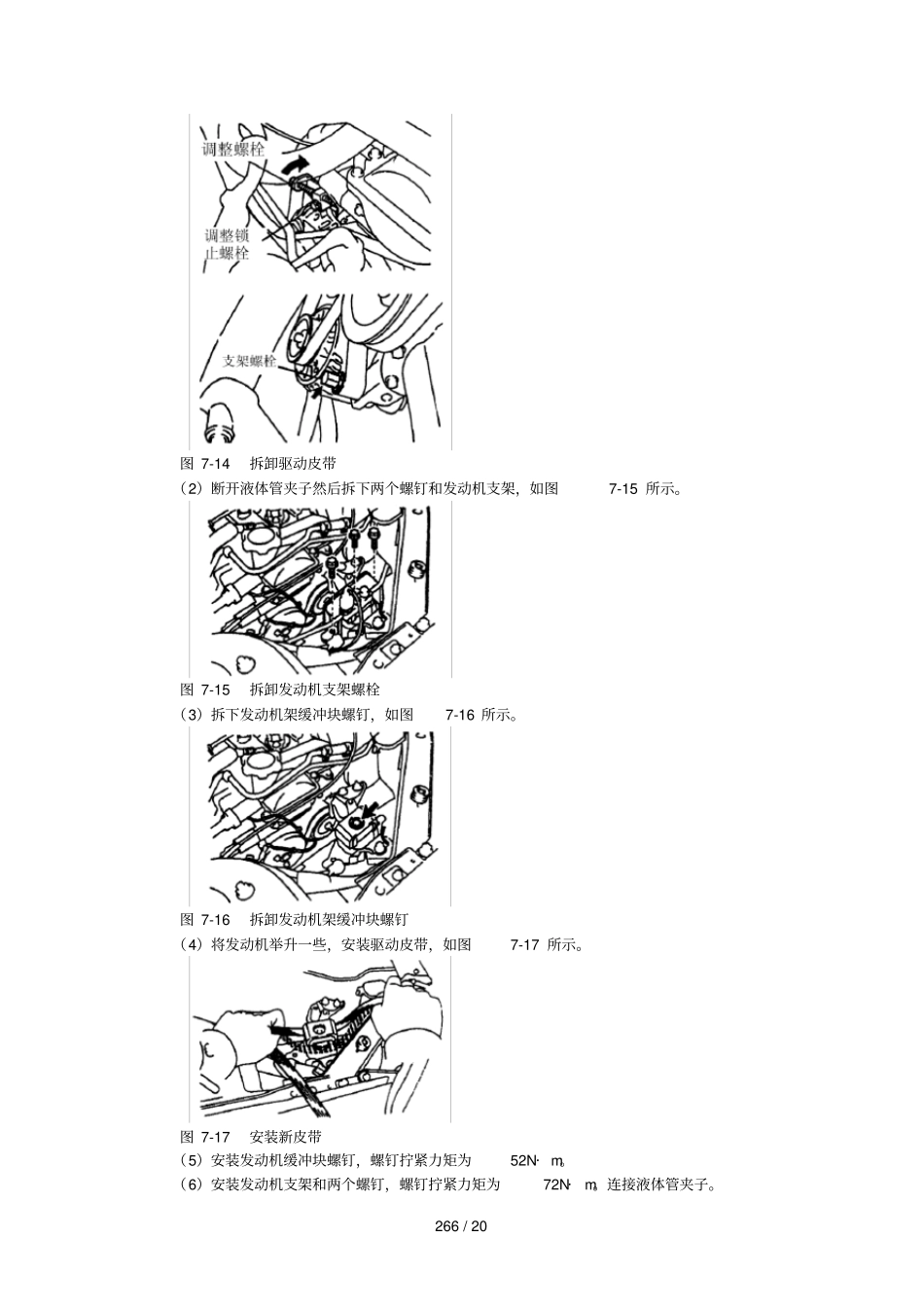

265 / 20 第三节空调系统主要零部件的维修一、驱动皮带的维修1．驱动皮带的车上检查（1）观察驱动皮带的安装情况，检查驱动皮带凹槽是否安装正确，如图7-11 所示。图 7-11 驱动皮带的安装（2）用皮带张紧器检查驱动皮带紧度，如图7-12所示。新驱动皮带紧度为7.5 ～9.5mm(98N时) ，旧皮带为10.0 ～11.0(98N 时) 。图 7-12 检查驱动皮带紧度（3）用一个驱动皮带测量器，测量驱动皮带拉力，如图 7-13 所示。 新驱动皮带拉力应为 490～ 690N；旧皮带为340～440N。图 7-13 检查驱动皮带拉力（参考）2．驱动皮带的更换（1）松开支架螺栓和调整锁止螺栓，松开皮带调整螺栓并拆下驱动皮带，如图7-14所示。266 / 20 图 7-14 拆卸驱动皮带（2）断开液体管夹子然后拆下两个螺钉和发动机支架，如图7-15 所示。图 7-15 拆卸发动机支架螺栓（3）拆下发动机架缓冲块螺钉，如图7-16 所示。图 7-16 拆卸发动机架缓冲块螺钉（4）将发动机举升一些，安装驱动皮带，如图7-17 所示。图 7-17 安装新皮带（5）安装发动机缓冲块螺钉，螺钉拧紧力矩为52N· m。（6）安装发动机支架和两个螺钉，螺钉拧紧力矩为72N·m。连接液体管夹子。267 / 20 （7）顺时针旋转调整螺钉调整好皮带张紧力，如图 7-18 所示， 拧紧支架螺钉和调整锁止螺钉。发电机支架螺钉拧紧力矩为44N·m；调整锁止螺钉拧紧力矩为19N·m。图 7-18 调整皮带紧度二、组合测量表的维修1．组合测量表的安装（1）用手拧好组合测量表充气软管，注意不要将充气软管连接错误。（2）将充气软管连接到快速接头，并用手拧紧。（3）关闭组合测量表上的两个阀门，如图7-19 所示。图 7-19 关闭组合测量测量表的滑门（4）拆下张力管路维修阀门帽子。（5）将维修阀门与快速接头连接，推动维修阀门上的快速接头，向下滑动快速接头套管下到锁止它，如图7-20 所示。268 / 20 图 7-20 连接维修阀门与快速接头2．组合测量表的拆卸（1）关闭组合测量表上的两个阀门。（2）在张力管路维修阀门上拆下快速接头，向上滑动快速接头套筒，从维修阀门上拆下快速接头，如图7-21 所示。图 7-21 拆下快速接头（3）安装制冷管路中维修阀门帽子。三、制冷管路的维修夏利 2000 轿车空调制冷管路的组成与布置见图7-22 所示。图 7-22 制冷管路组成与布置1．制冷管路的车上检查（1）检查制冷软管和管接口的松动情况，应无松动。（2）用气体测漏仪检查制冷软管和管接口的泄漏，应无泄漏。...
