空间句法的简易应用

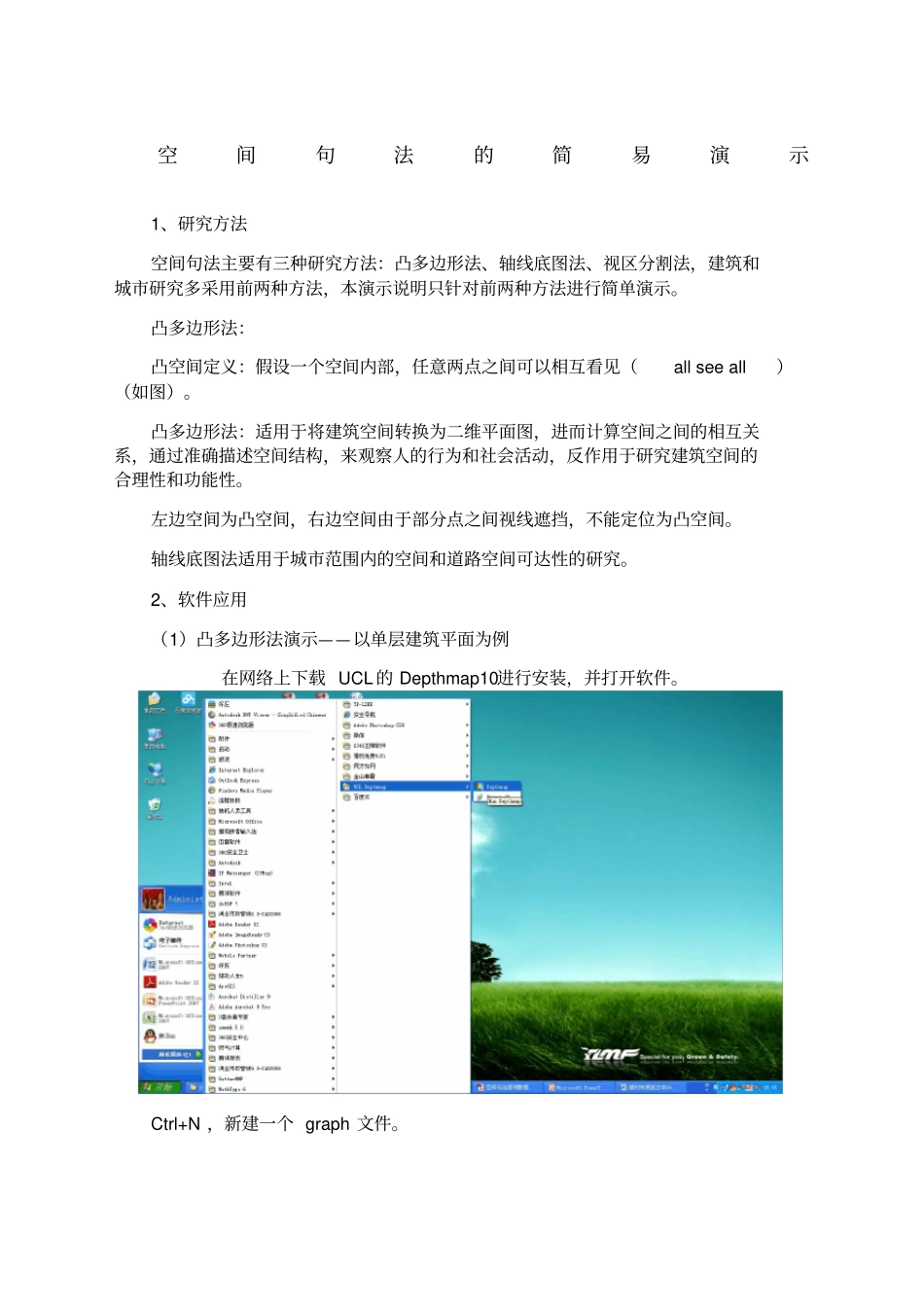

空间句法的简易演示1、研究方法空间句法主要有三种研究方法：凸多边形法、轴线底图法、视区分割法，建筑和城市研究多采用前两种方法，本演示说明只针对前两种方法进行简单演示。凸多边形法：凸空间定义：假设一个空间内部，任意两点之间可以相互看见（all see all）（如图）。凸多边形法：适用于将建筑空间转换为二维平面图，进而计算空间之间的相互关系，通过准确描述空间结构，来观察人的行为和社会活动，反作用于研究建筑空间的合理性和功能性。左边空间为凸空间，右边空间由于部分点之间视线遮挡，不能定位为凸空间。轴线底图法适用于城市范围内的空间和道路空间可达性的研究。2、软件应用（1）凸多边形法演示——以单层建筑平面为例在网络上下载 UCL 的 Depthmap10进行安装，并打开软件。Ctrl+N ，新建一个 graph 文件。在此之前，我们按照建筑平面进行凸空间整理，以下图空间为例，首先在CAD里进行凸空间绘制。绘制完成后将 CAD文件另存为“ dxf ”文件，用于导入Depthmap中。按 Ctrl+I，导入 Depthmap中，并将文件转化为“ Convex Map”（ 凸空间模型，转为 Convex Map；轴线模型，转为Axial Map ；线段模型，转为Segment Map。），软件才可以进行凸空间运算。运算完成后，得到有颜色的结果，对于有数值的，空间句法采用是颜色级别显示策略，如果一个元素是灰色的，说明这个元素是没有数值的，需要在CAD里重新绘制。然后设定空间之间的连接关系，常用按钮为Link 和 Unlink ，。点击“ Select ”退出编辑，然后进行运算。在 Depth Map→Axial/Convex/Pesh →Run Graph Analysis ，弹出对话框。对话框中的参数设置，最上面为Rdius，设置计算半径，数值选择有“n，3,5,7,9,11”，以任意一个空间元素为中心，再以“全系统”、“半径3”、“半径5”、“半径 7”等以此类推为限制条件，分别进行某个算法的计算。每一项都要打上勾，最后一项的意思是“以什么为权重”，凸空间模型一般选择“Connectivity”，在研究城市课题的空间句法模型中，经常需要考虑“米制距离”，一般是在轴线模型中，这时应选择 weight by“Length”。点击“ OK”后，就会出现软件计算完成的结果，窗口左侧出现了参数选择栏，可拖动参数选择栏右边的滚动条进行上下浏览，不宜用鼠标滚轮，滚轮一动，易造成右侧图形的消失，这时可以用“Recenter ” 这个命令，将图形最大化显示。至此，凸空间模型的软件操作已经告一段落，接下来即是...
