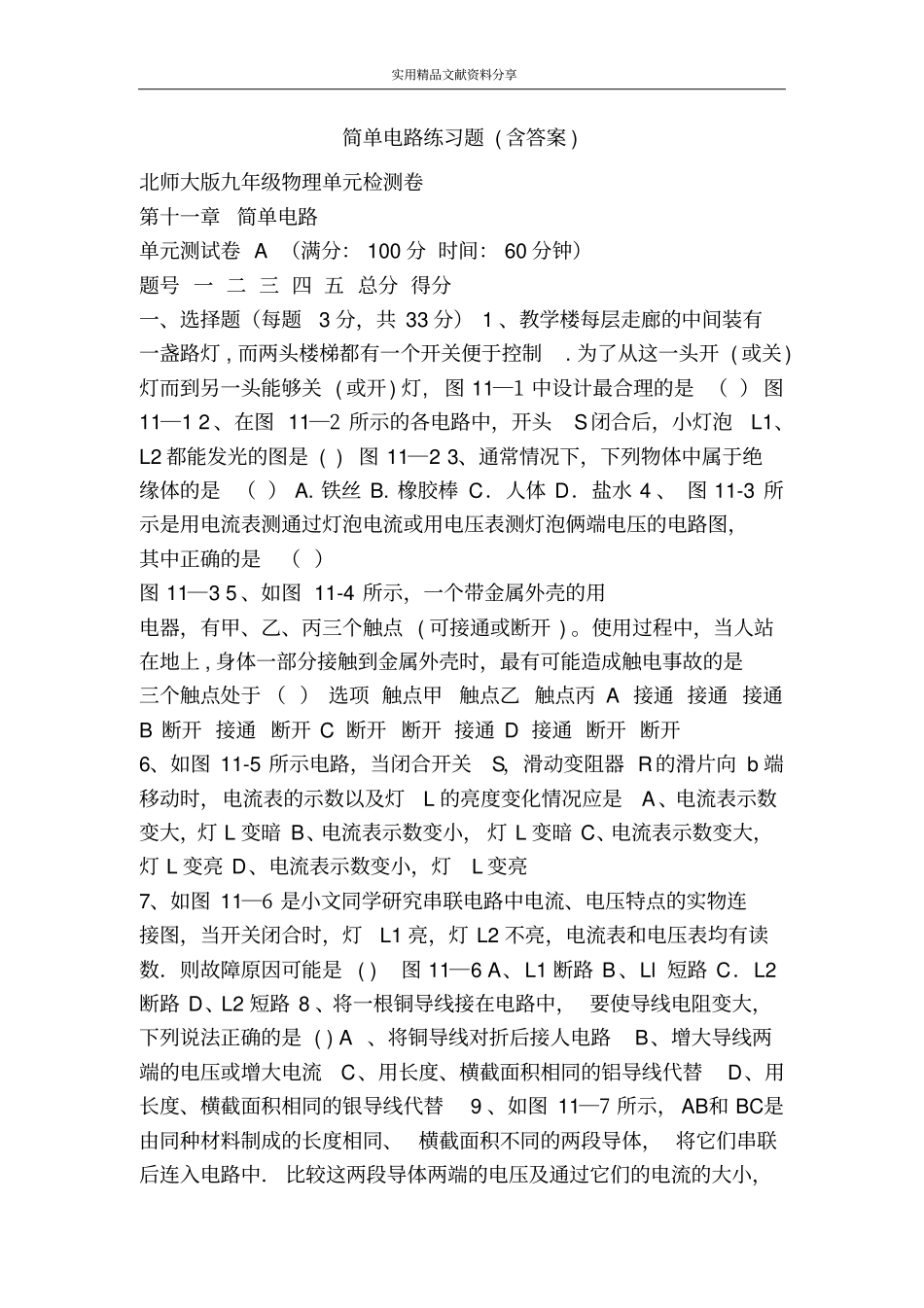

实用精品文献资料分享简单电路练习题 ( 含答案 ) 北师大版九年级物理单元检测卷第十一章简单电路单元测试卷 A （满分： 100 分 时间： 60 分钟）题号 一 二 三 四 五 总分 得分一、选择题（每题3 分，共 33 分） 1 、教学楼每层走廊的中间装有一盏路灯 , 而两头楼梯都有一个开关便于控制. 为了从这一头开 ( 或关)灯而到另一头能够关 ( 或开) 灯, 图 11―1 中设计最合理的是 （ ） 图11―1 2 、在图 11―2 所示的各电路中，开头S闭合后，小灯泡L1、L2 都能发光的图是 ( ) 图 11―2 3、通常情况下，下列物体中属于绝缘体的是 （ ） A. 铁丝 B. 橡胶棒 C．人体 D．盐水 4 、 图 11-3 所示是用电流表测通过灯泡电流或用电压表测灯泡俩端电压的电路图，其中正确的是（ ）图 11―3 5 、如图 11-4 所示，一个带金属外壳的用电器，有甲、乙、丙三个触点 ( 可接通或断开 ) 。使用过程中，当人站在地上 , 身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于 （ ） 选项 触点甲触点乙 触点丙 A 接通 接通 接通B 断开 接通 断开 C 断开 断开 接通 D 接通 断开 断开6、如图 11-5 所示电路，当闭合开关S，滑动变阻器 R的滑片向 b 端移动时，电流表的示数以及灯L 的亮度变化情况应是 A 、电流表示数变大，灯 L 变暗 B、电流表示数变小， 灯 L 变暗 C、电流表示数变大，灯 L 变亮 D、电流表示数变小，灯L 变亮7、如图 11―6 是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1 亮，灯 L2 不亮，电流表和电压表均有读数．则故障原因可能是 ( ) 图 11―6 A、L1 断路 B 、Ll 短路 C．L2断路 D、L2 短路 8 、将一根铜导线接在电路中， 要使导线电阻变大，下列说法正确的是 ( ) A 、将铜导线对折后接人电路 B、增大导线两端的电压或增大电流 C、用长度、横截面积相同的铝导线代替 D、用长度、横截面积相同的银导线代替 9 、如图 11―7 所示， AB和 BC是由同种材料制成的长度相同、 横截面积不同的两段导体， 将它们串联后连入电路中． 比较这两段导体两端的电压及通过它们的电流的大小，实用精品文献资料分享有（ ） A ．UAB>UBC，IABUBC，IAB＝IBC D．UAB＝UBC，IAB
